ZAZT电动隔膜调节阀

ZAZT电动隔膜调节阀
  • ZAZT电动隔膜调节阀
点击图片可放大切换

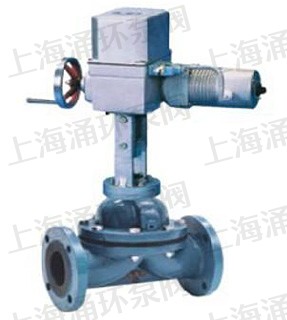

ZAZT、ZAZTC型电动隔膜调节阀由DKZ电动执行机构和隔膜调节阀组成，以220V AC源为动力，接受标准信号0～10mA DC的电信号，实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。应用于石油、化工、冶金等耐腐蚀系统中。

产品特点：
阀流通阻力小、流通能力大、无填料函，无外泄露、具有耐腐、防火、防毒、安全可靠的特点，可根据不同的衬里隔膜，获得良好的腐蚀性能。

主要技术参数

公称通径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数 Kv 8 12 16 38 60 68 90 150 300 500 600 1200 2000
公称压力 Mpa 1.0
执行机构 Ⅱ型 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410 DKZ-510
Ⅲ型 DKZ-310C DKZ-310C DKZ-310C DKZ-410C DKZ-410C DKZ-510C
有效推力 (N) 1000 4000 6400
工作行程 (mm) 10 16 25 40 60
允许压差 P 1 = △ P 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.057
P 1 =P 2 1.0 0.44 1.0 1.0 0.75 0.9 0.55 0.3 0.19 0.075 0.028
法兰标准 JB78
流量特征 近似快开（调节阀）
电源电压 220V 50Hz
出厂状态 电开（如需电关、订货时应注明）

性能指标

项目 指标值
基本误差 % ± 3.5
回差 % ≤2.5
死区 % ≤3
始终点偏差 ±2.5
额定行程偏差 % ±2.5
纯滞后 ≤ 1S
允许泄露 L/h 橡胶隔膜片为 “0” ，聚四氟乙烯隔膜为 0.5%× 阀额定容量（许用压差下的水）
绝缘电阻 不小于 20M Ω
阻尼特征 不大于 3 周半

外形尺寸 单位:mm

公称通径 ZAZT 型 ZAZTC 型
  A H H 1 L A H H 1 L
15 460 515 48 140 340 754 48 140
20 460 515 53 145 340 755 53 145
25 460 520 58 155 340 760 58 155
32 460 525 68 165 340 765 68 165
40 460 527 73 190 340 767 73 190
50 460 530 80 210 340 770 80 210
65 460 540 90 240 340 780 90 240
80 530 590 98 270 430 1182 98 270
100 530 595 108 335 430 1188 108 335
125 630 687 123 375 430 1280 123 375
150 630 695 140 410 430 1288 140 410
220 630 728 168 540 430 1321 168 540
250 630 733 200 650 430 1386 200 650

阀体材质、衬里和隔膜片代号

基体和衬里 HT200 ZG1Cr18Ni9Ti 隔膜片
无 衬 F46 衬 F3 氯丁橡胶 氟橡胶 衬 F46
代号 1 3 2 4   1 3 2

产品外形尺寸图

温馨提示：“ZAZT电动隔膜调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
