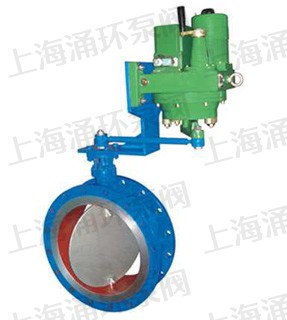

ZAJW电动调节蝶阀

点击图片可放大切换

电动调节蝶阀具有结构简单，操作方便、流阻小，额定流量系数大、容易制造大口径。可用于大流量、低压差的场合，也可用于浓浊浆状及悬浮颗粒物的介质调节。 Dn≥250的阀，除能直立安装在水平管道上外，用户可自行改变为平卧安装，可使执行机构与阀分离式安装。ZKJW电动调节蝶阀用于接收调节器或计算机等发出的控制信号，调节不同温度和压力下的流体流量．

结构特点
ZKJW电动调节蝶阀由ZKJW角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。

技术参数
公称通径DN50-1400mm
公称压力MPa 0.6
介质温度`C 常温-20～+200(铸铁),-40～+250(铸钢),中温-40～+450(铸不锈钢)
阀体材质 HT200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti

执行机构主要技术参数

型号	DJK-110	DJK-210	DJK-310	DJK-410	DJK-510
输入信号	DC～100mA 、 DC4～20mA
输出电阻	200
输出转角°	0～90
输出力矩 N.M	40	100	250	600	1600
电源	220V 、 50HZ

主要技术性能指标

项目	指标值
基本误差 %	± 8.0
回差 %	≤ 6.0
死区 %	≤ 5.0
额定行程偏差 %	± 4.0
允许泄漏 L/H	平行阀板： 210 -2 阀额定容量、倾斜阀板： 510 -3 阀额定容量

允许压差与执行机构选型

公称通径 mm	配用执行机构
	DKJ-110		DKJ-210		DKJ-310		DKJ-410		DKJ-510		DKJ-610
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	28.1	1.948
80	11.0	0.488
100	7.127	0.252
125	3.19	0.128	8.08	0.325
150	2.21	0.075	5.6	0.189
200	0.983	0.031	2.512	0.079
250					4.05	0.103
300					2.33	0.059
350					1.75	0.037
400							2.684	0.060
450							2.120	0.042
500							1.718	0.031
600							0.927	0.0178
700							0.682	0.0098
800									1.14	0.020
1000									0.619	0.0103
1200											0.504	0.016
1400											0.0371	0.0106
1600											0.251	0.0076
1800											0.177	0.005
1900											0.151	0.0042
2000											0.129	0.0036

外形尺寸

公称通径	D1	D	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配执行机构
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
400	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	271	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	365	51	34	200	595	586	530	487.5	917	480	24-30	DKJ-510
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340	420	60	45	250	906	980	681				32-34	DKJ-610
1400	1575	1520		60	25	300	965	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100	2020		60	25	350	1217	1315					40-30	DKJ-610
2000				60										DKJ-610

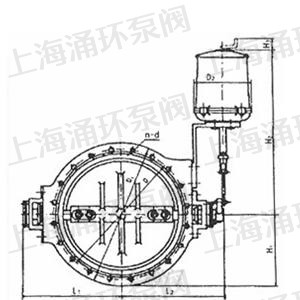

产品外形尺寸图

温馨提示：“ZAJW电动调节蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
