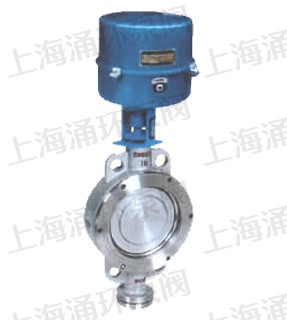

D973ZAWJ电子式调节蝶阀

D973ZAWJ电子式调节蝶阀
  • D973ZAWJ电子式调节蝶阀
点击图片可放大切换

采用J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

结构特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要性能规范

公称通径DN(mm) 50-1200
公称压力PN(MPa) 1.0 1.6
公称压力PS(MPa) 强度试验 1.5 2.4
密封试验 1.1 1.76
材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 四氟 不锈钢
填料 四氟 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -40℃~200℃(超该温度范围;订货时请注明)

主要尺寸

公称通径DN(mm) 尺寸(mm)
L D1 H Z-Φd
50 43 125 82 4-18
65 46 145 95 8-18
80 49 160 108 8-18
100 56 190 125 8-23
125 64 220 138 8-25
150 70 250 198 8-25
200 71 310 236 12-25
250 76 370 276 12-30
300 83 430 308 16-30
350 92 490 340 16-34
400 102 550 374 16-34
450 114 600 384 20-34
500 127 660 448 20-41
600 154 770 490 20-41
700 165 875 542 24-48
800 190 990 607 24-48
900 203 1090 665 28-54
1000 216 1210 731 28-58
1200 254 1420 842 32-58
温馨提示:“D973ZAWJ电子式调节蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
