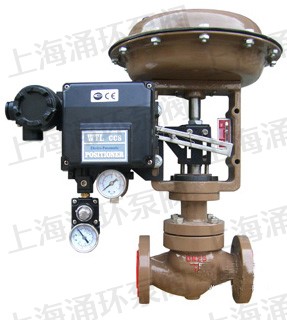

ZJHM系列气动薄膜套筒调节阀因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动簿膜机构或电动执行机构等。

阀体部分：

阀体型式：	直通铸造球型阀
公称通径：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
连接方式：	法兰：FF、RF、RTJ、等
	螺纹：（适用于 1”以下）
	焊接：SW、BW
法兰距：	符合IEC 534
阀盖形式：	标准型、加长型（散热、低温、波纹管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封垫：	金属夹石墨密封垫、聚四氟乙烯垫
执行机构：	气动：多弹簧执行机构、单弹簧执行机构
执行机构：	电动：3810L系列、PSL系列

阀内部件：

阀芯型式：	窗口式套筒
流量特性：	等百分比、线性、快开
内件材质：	标准材质组合及使用温度、压力范围请参阅附录

表1．可提供的用户选择

阀体	型式	直通	阀盖	型式	标准、加长型
	材质	WCB、WC9、304、316等		材质	WCB、WC9、304、316等
阀芯	特性	直线、等百分比、快开	填料	“V”型PTFE、柔性石墨、波纹管
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动:见表8
	电动:见表7
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

材料及内部结构

表2．本体材质为碳钢

1	阀体	WCB	LCB	WC9
2	垫片	316+石墨/PTFE
3	螺栓	35	4MnB	25Cr2Mo1VA
4	套筒	304	304	304
5	螺母	25	35	25Cr2Mo1VA
6	阀芯(杆）	304	304	304
7	垫片	316+石墨/PTFE
8	阀盖	WCB	LCB	WC9
9	填料垫	304	304	304
10	填料	PTFE/柔性石墨
11	压套螺母	304	304	304

表3．本体材质为不锈钢

1	阀体	CF8	CF8M	CF3M
2	垫片	316+石墨/PTFE
3	螺栓	304	316	316L
4	套筒	304	316	316L
5	螺母	304	316	316L
6	阀芯(杆）	304	316	316L
7	垫片	316+石墨/PTFE
8	阀盖	CF8	CF8M	WF3M
9	填料垫	304	316	316L
10	填料	PTFE/柔性石墨
11	压套螺母	304	316	316L

注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

可提供的控制阀流量特性

等百分比特性阀瓣直线特性阀瓣快开特性阀瓣

表4．ZJHM系列气动薄膜套筒调节阀尺寸及缩腔型内件与行程额定Cv值：

阀门尺寸inch(mm)	阀芯尺寸(mm)	额定行程(mm)	额定Cv值
			阀门开度%行程
			等百分比特性					直线特性
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3/4 (20)	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
1 (25)	15	16	0.22	0.43	0.85	2.37	4	0.67	1.66	2.56	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	25		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
1 1/4 (32)	20	25	0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	25		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	32		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
1 1/2 (40)	25	25	0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	32		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
2 (50)	32	25	0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	50		2.18	4.32	8.54	23.71	40	6.67	16.68	26.56	36.46	44
2 1/2 (65)	40	40	1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	50		2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	65		3.34	6.81	13.45	37.35	63	10.47	20.01	41.63	57.17	69
3 (80)	50	40	2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	65		3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	80		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
4 (100)	65	40	3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	80		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	100		8.72	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
5 (125)	80	60	13.62	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	100		21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	125		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
6 (150)	100	60	21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	125		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
	150		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
8 (200)	125	60	13.62	27.06	53.40	148.2	250	71.72	103.7	165.9	227.9	275
	150		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
	200		34.34	68.08	134.5	373.5	630	104.7	260.1	416.3	571.7	690

ZJHM系列气动薄膜套筒调节阀最大允许压差：

表5.多弹簧薄膜式执行机构单位：Mpa

气行机构规格	气源压力Kpa	弹簧范围 Kpa	阀芯尺寸 Inch(mm)
气行机构规格	气源压力Kpa	弹簧范围 Kpa	3/4 20	1 25	1 1/4 32	1 1/2 40	2 50	2 1/2 65	3 80	4 400	5 125	6 150	8 200
ZHB22	140	20～100	1.17	0.75	-	-	-	-	-	-	-	-	-
	240	40～200	2.73	1.75	-	-	-	-	-	-	-	-	-
	300	80～240	5.85	3.75	-	-	-	-	-	-	-	-	-
ZHB23	140	20～100	1.64	1.05	0.63	0.4	0.26	-	-	-	-	-	-
	240	40～200	3.82	2.45	1.49	0.96	0.61	-	-	-	-	-	-
	300	80～240	8.19	5.24	3.19	2.05	1.31	-	-	-	-	-	-
ZHB34	140	20～100	-	-	1.02	0.66	0.42	0.24	0.16	0.10	-	-	-
	240	40～200	-	-	2.38	1.53	0.98	0.58	0.38	0.24	-	-	-
	300	80～240	-	-	5.12	3.28	2.10	1.24	0.82	0.52	-	-	-
ZHB45	140	20～100	-	-	-	-	-	0.40	0.26	0.17	0.11	0.07	0.02
	240	40～200	-	-	-	-	-	0.93	0.61	0.39	0.25	0.17	0.07
	300	80～240	-	-	-	-	-	1.98	1.32	0.84	0.54	0.37	0.16

※以上推荐使用压差等只是相对而言，针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

阀门尺寸		L						H1	H2	h1	H3	C	B	A	L2	执行机构
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100		H1	H2	h1	H3	C	B	A	L2	执行机构
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	ZHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	ZHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	ZHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	ZHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	ZHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	ZHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	ZHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	ZHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	ZHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	ZHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	ZHB-45

※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系我们技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的相关要求。
