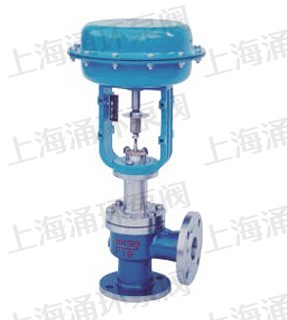

气动薄膜常温、中温角形单座调节阀,阀体为直角形,阀芯不单导向结构,阀的流路简单,便于自净和清洗。阻力小,适用于离粘度,含有悬浮物和颗粒状物质的流体的调节,可避免结焦、粘结、堵塞,广泛应用于石油、化工、轻工等行业生产过程的自动化控制。
主要技术参数
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径 mm | 10 、 12 、 15 、 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
额定流量系数 Kv | 1.6,2.5,4.0,6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
公称压力 Mpa | 4.0,6.4 | ||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | ||||||||||
流量特性 | 直线 等百分比 | ||||||||||||||
介质温度℃ | -15~+200、-40~+250 (常温型) -40~+450 (中温型) | ||||||||||||||
连接形式 | 法兰尺寸连接 JB/T79 | ||||||||||||||
气源接头 | M16*1.5 | ||||||||||||||
阀体材质 | A105 1Cr18Ni9Ti WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | ||||||||||||||
上阀盖型式 | 普通式 ( 常温型 ), 热片式 ( 中温型 ) | ||||||||||||||
可调比 R | 30:1 |
执行机构主要技术参数
型号 | ZM A/B -2 | ZM A/B -3 | ZM A/B -4 | ZM A/B -5 | |||||||||||
有效面积 cm2 | 280 | 400 | 630 | 1000 | |||||||||||
行程 mm | 10,16 | 25 | 40 | 60 | |||||||||||
弹簧范围 Kpa | 20~100;40~200;20~60;60~100;80~240 |
主要技术性能指标
项目 | 不带定位器 | 带定位器 | |||||||||||||
基本误差 % | ± 5 | ± 1.0 | |||||||||||||
回差 % | ≤ 3 | ≤ 1.0 | |||||||||||||
死区 % | ≤ 3 | ≤ 0.4 | |||||||||||||
额定行程偏差 %( 气关 ) | ≤ 2.5 | ||||||||||||||
允许汇漏量 L/h | ≤ 1*10 -4 * 阀的额定容量 |
允许压差
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径 mm | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
薄膜有效面积cm2 | 280 | 400 | 630 | 1000 | |||||||||||
允许最大压差 Mpa | 5.35 | 3.7 | 3.4 | 1.35 | 0.8 | 0.55 | 0.5 | 0.3 | 0.3 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 |
注:允许最大压差是P2=0时,气关式执行机构迅号为120Kpa,气关式讯号为0。
可配附件
定位器、空气过滤减压器、压力表、手轮、电磁阀、限位开关、电/气转换器。
外形尺寸
公称通径 DN | 行程 | L | H | D | |||||||||||
PN Mpa | 常温型 | 中温型 | |||||||||||||
4.0 | 6.4 | 气开式 | 气关式 | 气开式 | 气关式 | ||||||||||
20 | 10 | 85 | 100 | 574 | 537 | 752 | 688 | 280 | |||||||
25 | 16 | 95 | 115 | 589 | 552 | 738 | 701 | 280 | |||||||
32 | 16 | 115 | 130 | 589 | 552 | 738 | 701 | 280 | |||||||
40 | 25 | 115 | 130 | 654 | 602 | 803 | 751 | 352 | |||||||
50 | 25 | 130 | 150 | 659 | 607 | 808 | 756 | 352 | |||||||
65 | 40 | 145 | 170 | 942 | 856 | 1123 | 1037 | 410 | |||||||
80 | 40 | 155 | 190 | 928 | 842 | 1109 | 1023 | 410 | |||||||
100 | 40 | 175 | 215 | 928 | 842 | 1109 | 1023 | 410 | |||||||
125 | 60 | 200 | 250 | 1122 | 1010 | 1335 | 1223 | 495 | |||||||
150 | 60 | 240 | 275 | 1124 | 1012 | 1332 | 1220 | 495 | |||||||
200 | 60 | 300 | 325 | 1149 | 1037 | 1362 | 1250 | 495 |
主要零件材料及推荐使用温度范围
零件名称 | 材料 | 温度范围 | |
最低 | 最高 | ||
阀 体 上、下阀盖 |
HT200 | -15 | +200 |
ZG230-450 | -29 | +425 | |
ZG1Cr18Ni9Ti | -40 | +550 | |
阀座、阀芯、阀杆 | 1Cr18Ni9 | -40 | +550 |
上、下膜盖 | A3钢板 | ||
支架、顶盘 | HT200、WCB | ||
压缩弹簧 | 60Si2Mn | ||
波纹薄膜 | 5806胶夹480D尼龙66网眼布 | ||
填料 | 聚四氟乙烯 | -40 | +200 |
碳纤维 | -120 | +350 | |
密封垫 | 橡胶石棉板 | ||
1Cr18Ni9夹石棉板 | |||
螺栓、双头螺栓 | 35 | ||
35CrMoA | |||
螺母 | 35 |
产品外形尺寸图
