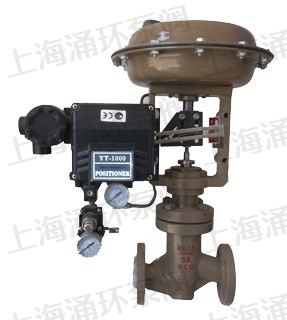

气动衬氟调节阀-ZJHF46

点击图片可放大切换

ZJHF46系列精小型气动衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次；泄漏等级VI级，流量特性为线性或等百分比。

ZJHF46系列精小型气动衬氟调节阀是气动单元组合仪表中的执行单元，配用电—气转换装置之后，也可进入电动单元组合仪表系统，他接受来自调节仪表的信号，直接改变调介质(如液体、气体、蒸汽等)的流量，使被控工艺参数(如温度、压力、流量等)保持在给定值。

结构特征与原理

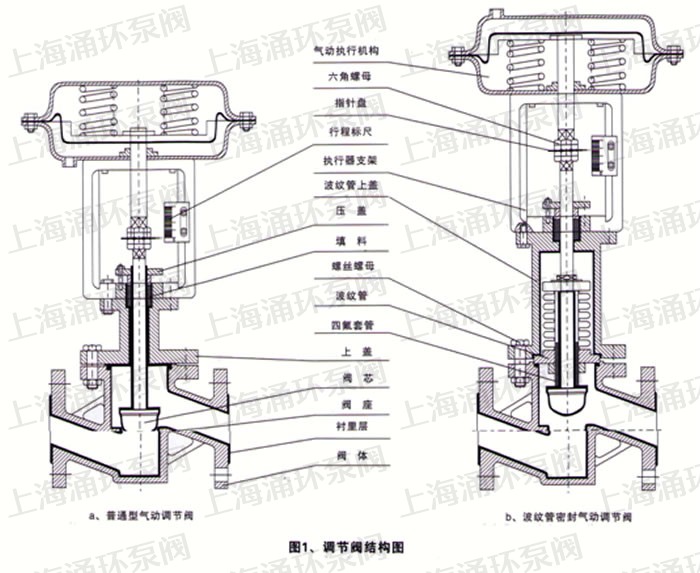

调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构与原理见下图

执行机构概述

执行机构是气动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式（如图2a）。当信号压力增加，推杆推出膜室的叫反作用，与阀配合构成气开式（如图2b）。其原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间的流通面积，知道弹簧的反作用与信号压力作用在膜片上的推力想平衡，从而达到自动调节工艺参数之目的。

规格与技术参数

公称通径mm			20							25		32		40			50	65	80		100		125		150		200		250		300
阀座直径mm			10		12		15		20	25		32		40			50	65	80		100		125		150		200		250		300
额定流量系数Kv		直线	1.8		2.8		4.4		6.9	11		17.6		27.5			44	69	110		176		275		440		690		1100		1760
		等百分比	1.6		2.5		4		6.3	10		16		25			40	63	100		160		250		400		630		1000		1600
公称压力MPa			0.6、1.0、1.6、2.5
行程 mm			10							16				25				40					60						100
膜片有效面积Ae（cm）			280											400				630					1000						16000
流量特性			直线、等百分比
工作温度 ℃			-30℃~+150℃
固有可调比R			50：1
信号范围Pr			20~100、40~200、20~60、60~100、80~240
气源压力MPa			0.14、0.4
允许压差MPa	不限带定位器		5.3	3.7		23		13			0.85		0.74		0.47	0.30		0.27		0.18		0.11		0.12		0.08		0.05		0.04	0.03
	带定位器		6.4	6.4		5.5		3.01			2		1.7		1.1	0.71		0.63		0.41		0.26		0.28		0.20		0.11		0.08	0.05
接管螺纹			M16*15

主要性能指标

项目

一般调节阀

中温(柔性石墨填料)或波纹管密封调节阀

不带定位器

带定位器

不带定位器

带定位器

基本识差%

±5

±1

±15

±4

回差%

±3

±1

±10

死区%

±3

±0.4

±8

始终点偏差%

气开

始点

±2.5

±1

±6

±2.5

终点

±5

±15

气关

始点

±5

±15

终点

±5

±6

额定形成偏差%

2.5

允许泄漏量

调节型L/h

10-4×阀额定容量JP

调节切断阀

阀座直径

100

150

200

250

300

允许泄漏量

软密封：VI级

额定流量系数偏差%

±10

固有流量特性偏差

符合IEC534-1976和GB/T 13927中规定的斜率要求

主要零部件材料

零件名称	材　　料
阀体、阀盖	HT200、ZG230~450、ZG1Cr18Ni9Ti
衬里材料	F46、F4、F3、PO、PE、X、X3、PFA
阀　　芯	1Cr18Ni9Ti
波纹管	F4
填　　料	聚四氟乙烯、柔性石墨
弹　　簧	60Si2Mn
膜　　盖	A3
阀杆、推杆	2Cr13/1Cr18Ni9Ti
衬　　套	2Cr13

主要连接尺寸

主要技术参数

公称通径	标准值								参数值
DN(mm)	PN1.0? PN1.6
DN(mm)	L	D	D1	D2	f	b	Z—φd	φA	H
15	130	95	65	45	2	14	4—φ14	282	487
20	150	105	75	55	2	16	4—φ14	282	487
25	160	115	85	65	2	16	4—φ14	282	493
32	180	135	100	78	2	18	4—φ18	282	524
40	200	145	110	85	3	18	4—φ18	308	530
50	230	160	125	100	3	20	4—φ18	308	538
65	290	180	145	120	3	20	8—φ18	394	686
80	310	195	160	135	3	22	8—φ18	394	706
100	350	215	180	155	3	22	8—φ18	394	726
125	400	245	210	185	3	24	8—φ18	498	969
150	480	280	240	210	3	24	8—φ23	498	969
200	600	335	295	265	3	26	8—φ23	498	1009
250	622	390	350	320	3	28	12—φ23	620	1353
300	698	440	400	368	4	28	12—φ23	620	1390
