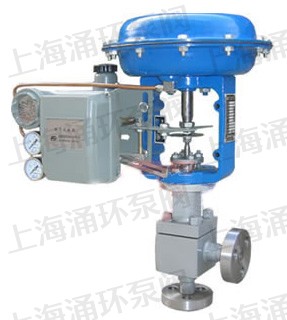

ZJHS-220、ZJHS-320型气动薄膜精小型角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。
产品特点
阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||||
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可调范围
|
30：1
|
|||||||||||||||
|
公称压力
|
标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
|
|||||||||||||||
|
阀芯形式
|
单座柱塞型阀芯
|
|||||||||||||||
|
流量特性
|
直线、等百分比
|
|||||||||||||||
|
工作温度
|
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
|
|||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产
|
|||||||||||||||
允许压差
|
公称通径
DN(mm) |
PN320
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
||||||||||||||||||||||
|
PN220
|
|||||||||||||||||||||||||||||||||
|
阀座直径(mm)
|
3
|
4
|
6
|
4
|
6
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
|
|
输入信号
kgf/cm2 (0.2～0.1) |
|
320
|
200
|
320
|
200
|
80
|
320
|
200
|
80
|
40
|
20
|
80
|
40
|
16
|
4
|
4
|
16
|
4
|
6
|
16
|
25
|
1
|
16
|
0.6
|
|||||||||
|
|
220
|
160
|
|
220
|
160
|
64
|
40
|
140
|
64
|
25
|
64
|
16
|
25
|
8
|
20
|
6
|
10
|
4
|
6
|
2.5
|
|||||||||||||
|
输入信号
kgf/cm2 (0.6～1.8) |
|
320
|
320
|
160
|
100
|
320
|
160
|
64
|
160
|
35
|
64
|
20
|
55
|
16
|
30
|
10
|
16
|
6
|
|||||||||||||||
|
|
320
|
220
|
200
|
110
|
220
|
200
|
70
|
200
|
45
|
70
|
25
|
70
|
20
|
35
|
14
|
20
|
8
|
||||||||||||||||
主要零件材料
|
零件名称
|
阀体
|
阀杆
|
阀芯
|
阀座
|
填料
|
压缩弹簧
|
波纹薄膜
|
|
材料
|
40锻钢
不锈钢 钼二钛 |
2Cr13
不锈钢 钼二钛 |
2Cr13或堆
焊钴铬钨 硬质合金 |
2Cr13或堆
焊钴铬钨 硬质合金 |
V形
聚四氟乙烯圈 |
60Si2Mn
|
丁睛橡胶
夹尼衬里 |
性能指标
|
序号
|
项目
|
单位
|
不带定位器
|
带定位器
|
|
|
1
|
基本误差
|
％
|
±4
|
±1
|
|
|
2
|
回差
|
％
|
2.5
|
1
|
|
|
3
|
死区
|
％
|
1.5
|
0.1
|
|
|
4
|
允许泄漏量
|
％
|
为C值的0.01％，对C≤4.Q泄≈0
|
||
|
5
|
额定流量系数Kv偏差
|
C≤4
|
％
|
±15
|
|
|
流量特性误差
|
C>4
|
％
|
±10
|
||
外形尺寸
|
公通径
(mm) |
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
L1(mm)
|
100
|
105
|
105
|
120
|
135
|
190
|
225
|
275
|
315
|
365
|
400
|
510
|
|
|
L2(mm)
|
83
|
90
|
105
|
120
|
135
|
165
|
190
|
215
|
260
|
290
|
300
|
400
|
|
|
薄膜式
|
H(mm)
|
407
|
406
|
425
|
401
|
493
|
502
|
500
|
630
|
630
|
620
|
848
|
910
|
|
D(mm)
|
285
|
360
|
470
|
620
|
|||||||||
|
重量(KG)
|
37
|
43
|
46
|
52
|
93
|
160
|
123
|
224
|
297
|
442
|
650
|
780
|
|
|
活塞式
|
H(mm)
|
527
|
526
|
545
|
521
|
586
|
595
|
593
|
655
|
655
|
645
|
758
|
820
|
|
D(mm)
|
264
|
352
|
490
|
||||||||||
|
重量(KG)
|
51
|
57
|
60
|
66
|
92
|
105
|
122
|
217
|
290
|
435
|
628
|
758
|
|
产品外形尺寸图
温馨提示：“ZJHS气动高压角型调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
