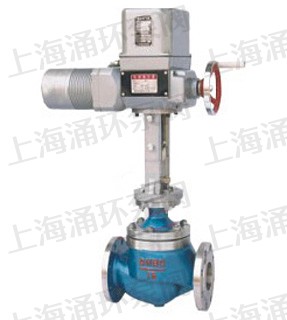

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
规格与技术参数
| 公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量 系数kv |
单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 双座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
| 套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
| 公称压力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
| 行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 电动执行器型号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
| 信号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||
| 流量特性 | 直线 百分比 | |||||||||||||||
| 可调范围 | 30:1 | |||||||||||||||
| 电源电压 | 220VAC 50～60Hz | |||||||||||||||
| 作用方式 | 电开式（K） 电闭式（B） | |||||||||||||||
| 阀 体 材 质 |
公 称 压 力 (MPa) |
0.6 | 低温： ZG1Cr18Ni9Ti | |||||||||||||
| 1.6 | 常温:HT200 ZG230-450 | |||||||||||||||
| 4.0 | 低温: ZG1Cr18Ni9Ti | |||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | ||||||||||||||
| 法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 铸钢法兰按光滑式，铸铁法兰按凹式 |
|||||||||||||||
| 阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型），长劲式（低温式） | |||||||||||||||
主要技术性能指标
| 项目 | 指标 | |
| 基本误差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死区％ | 3.0 | |
| 泄漏量 | 单座阀 | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
| 双座阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | |
| 套筒阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | |
允许压差
| 使用情况 | 阀芯处于流开状态，关闭时阀后压力P2＝0 | ||||||||||
| 公称通径 DN(mm) |
阀座直径 DN(mm) |
执行机构 有效推力 （N） |
允许压差(sMPa) | ||||||||
| 电动直通单座调节阀 | |||||||||||
| PN1.6(MPa) | PN6.4(MPa) | ||||||||||
| 3/4 | 3 | 4 | 5 | ||||||||
| 6 | 7 | 8 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公称压力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | ||||||
| 40 | 40 | 400,1000 2500，6400 |
0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 250 | 16000 | 0.3 | 0.3 | |||||||
| 300 | 300 | 0.2 | 0.2 | ||||||||
注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。
| 公称通径 DN |
L(mm) | A | B | H(mm) | H1(mm) | |||
| PN16 | PN40 | PN64 | 普通型 | 热片型 | ||||
| 25 | 184 | 197 | 230 | 230 | 460 | 668 | 819 | 75 |
| 40 | 222 | 235 | 260 | 684 | 835 | 95 | ||
| 50 | 254 | 267 | 300 | 684 | 835 | 98 | ||
| 80 | 295 | 317 | 380 | 230 | 530 | 785 | 946 | 130 |
| 100 | 350 | 368 | 430 | 795 | 946 | 156 | ||
| 150 | 480 | 473 | 550 | 260 | 630 | 945 | 1160 | 208 |
| 200 | 600 | 615 | 650 | 945 | 1160 | 250 | ||
| 250 | 650 | 670 | 690 | 1050 | 1320 | 265 | ||
| 300 | 740 | 770 | 800 | 1145 | 1320 | 265 | ||
产品外形尺寸图
温馨提示：“ZAZM电动套筒调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
