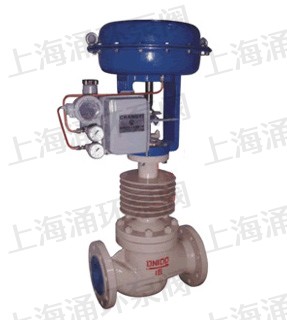

ZJHP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
主要零件材料
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||||
|
(10)
|
(12)
|
(15)
|
(20)
|
|||||||||||||||
|
额定流量系数
KV
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|||
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||||
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||||||||
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||||||||
|
信号范围Pr(KPa)
|
20~100、40~200
|
|||||||||||||||||
|
气源压力Ps(MPa)
|
0.14~0.4
|
|||||||||||||||||
|
固有流量特性
|
直线、等百分比
|
|||||||||||||||||
|
固有可调比
|
50
|
|||||||||||||||||
|
允许泄漏量
|
硬阀座：IV级（10-4阀额定容量） 软阀座：VI级
|
|||||||||||||||||
|
公称压力PN（MPa）
|
1.0、1.6、4.0、6.4
|
|||||||||||||||||
|
工作温度t（℃）
|
常温型
|
-20~200、-40~240、-60~250
|
||||||||||||||||
|
散热型
|
-40~450、-60~450
|
|||||||||||||||||
|
高温型
|
450~560
|
|||||||||||||||||
|
低温型
|
-60~-100、-100~-200、-200~-250
|
|||||||||||||||||

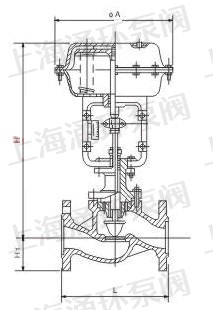

产品外形尺寸图
温馨提示：“ZJHP精小型气动薄膜调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
