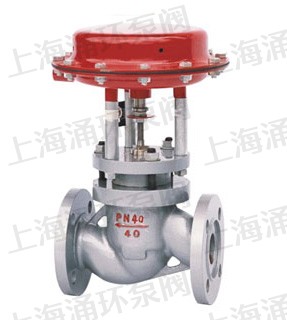

ZMQP(M)气动薄膜切断阀

ZMQP(M)气动薄膜切断阀
  • ZMQP(M)气动薄膜切断阀
点击图片可放大切换

ZMQ、ZSQ型气动薄膜(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。 具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质 流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、 16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。

结构特点
1、切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
4、平衡型阀内件,提高了切断阀的许用压差。
5、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
6、活塞式执行机构,操作力大,使用压差大。

主要性能技术参数

公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数kv
套筒


11
20
30
48
75
120
190
300
480
760
单座
5
7
11
20
30
48
75
120
190
300
480
760
三通
额定行程(mm)
8
12
20
25
40
50
允许泄漏量
硬密封(L/H)
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封(ml/min)
介质温度℃
-200~+200、-40~+450
膜片有效面积(cm2)(薄膜式切断阀)
100
200
400
600
1000
公称压力PN(MPa)
1.6 4.0 6.4
允许压差(MPa)
单座
6.4
6.4
3.8
2.5
2.9
1.8
2.0
1.3
0.83
0.8
0.55
0.52
套筒
6.4
信号压力KPa
200(薄膜片)
阀体
Ht200 ZG230-450\ZG1Cr18Ni9Ti
阀塞套筒
1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座
1Cr18Ni9Ti Cr18Ni12Mo2Ti
填 料
聚四乙烯 柔性石墨
可配附件
空气过滤减压器、电磁阀、阀位回讯器等

气动薄膜切断阀

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数
5
8
12
17
29
43
70
110
165
275
440
690
A(mm)
194
230
306
394
496
L(mm)
PN16
150
160
180
200
230
290
310
350
400
480
600
PN64
230
260
300
340
380
430
500
550
650
D(mm)
PN16
95
105
115
140
150
165
185
200
220
250
285
340
PN64
105
130
140
155
170
180
205
215
250
295
345
415
H2(mm)
325
346
360
369
477
517
540
742
822
877

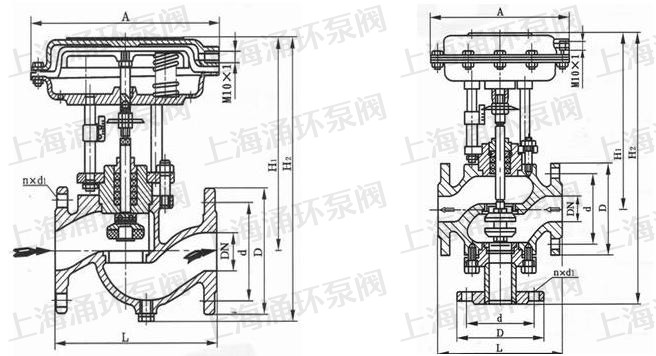

产品外形尺寸图

温馨提示:“ZMQP(M)气动薄膜切断阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
