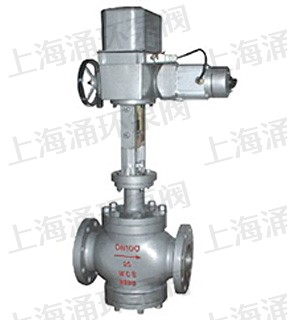

ZAZP电动单座调节阀

点击图片可放大切换

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

规格与技术参数

公称通径DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	单座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	双座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公称压力(MPa)			1.6 4.0 6.0
行程(mm)			10		16		25		40			60			100
电动执行器型号			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信号			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
流量特性			直线　　百分比
可调范围			30:1
电源电压			220VAC 50～60Hz
作用方式			电开式（K）电闭式（B）
阀体材质	公称压力 (MPa)	0.6			低温： ZG1Cr18Ni9Ti
		1.6			常温:HT200 ZG230-450
		4.0		低温: ZG1Cr18Ni9Ti
				常温:ZG230-450、ZG1Cr18Ni9Ti
				中温:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低温:ZG1Cr18Ni9Ti
			常温:ZG230-450、ZG1Cr18Ni9Ti
			中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸			管连接	铸钢法兰按JB77-59，铸铁法兰按JB79-59
法兰型式			法兰密封型式按JB77-59，其中PN6.0法兰按准糟式铸钢法兰按光滑式，铸铁法兰按凹式
阀芯材质			1Cr18Ni9Ti
上阀盖型式			普通式（常温型），热片式（中温型），长劲式（低温式）

主要技术性能指标

项目		指标
基本误差％		±5.0
回差％		3.0
死区％		3.0
泄漏量	单座阀	符合JB/T7387-94 IV级小于阀的额定容量×10-4
	双座阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3
	套筒阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

允许压差

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN(mm)	阀座直径 DN(mm)				执行机构有效推力（N）	允许压差(sMPa)
						电动直通单座调节阀
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
20	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
								公称压力		4.34.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32					0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。

1、电动单座、双座调节阀

公称通径 DN	A 执行器宽	B	L			H				H1
			L			ZAZP单座		ZAZN双座		H1
			PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZN
20	230	460	180	185	190	653	804	/	/	65	/
25			185	190	205	665	816	670	937	99	104
32			200	210	220	671	822	673	943	105	107
40			220	230	240	683	834	693	982	116	126
50	230	530	250	255	265	698	849	698	992	131	131
65			275	285	295	789	949	799	1147	165	175
80			305	310	325	792	952	809	1177	173	190
100			350	355	370	796	956	821	1207	177	202
125	260	630	410	425	440	847	1062	872	1357	225	250
150			450	460	475	855	1070	882	1377	233	260
200			550	560	570	894	1109	924	1459	272	302
250			670	660	670	1156	1368	1156	1368	422	422
300			740	785	800	1215	1427	1215	1427	484	484

2、电动套筒调节阀

公称通径 DN	L(mm)			A	B	H(mm)		H1(mm)
公称通径 DN	PN16	PN40	PN64	A	B	普通型	热片型	H1(mm)
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265
300	740	770	800			1145	1320	265

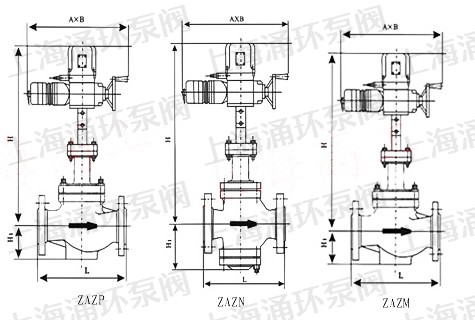

产品外形尺寸图
