VB7000电动调节阀

VB7000电动调节阀
  • VB7000电动调节阀
点击图片可放大切换

VB7000系列法兰阀调节阀用于空气调节、热通风、热处理厂的工业和工行业的流体控制。有二通及三通形式。

二通
介质:热冷水,50%乙二醇、蒸汽
介质温度:2~180℃
公称压力:1.6Mpa
流量特性:等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%

材质
阀体:铸钢 WCB 铸铁
阀瓣、阀杆、阀座:不锈钢
填料:聚四氟乙烯

三通
介质:热冷水,50%乙二醇、蒸汽
介质温度:2~180℃
公称压力:1.6Mpa
流量特性:等百分比或线性
渗漏量(m3/h):KV值的0.03%

材质
阀体:HT200灰铸铁
阀瓣:黄铜
阀杆:1Cr18Ni9
轴封:黄铜
密封件:三元乙丙橡胶

型号及尺寸

电动二通阀
型号
规格
L
H
D
C
K
n-d
压差KPa
行程
VB-7200
DN65
290
158
185
20
145
4-18
400
40
DN80
310
195
200
20
160
8-18
400
40
DN100
350
216
220
20
180
8-18
300
40
DN125
400
237
250
22
210
8-18
200
40
DN150
480
282
285
22
240
8-22
100
40
DN200
533
289
340
30
295
12-22
100
40

电动三通阀 mm
型号
规格
L
H
H1
D
C
K
n-d
压差KPa
重量(KG)
行程
VB-7300
DN65
290
158
150
185
20
145
4-18
400
23
45
DN80
310
195
185
200
20
160
8-18
400
31
45
DN100
350
216
205
220
20
180
8-18
300
39
45
DN125
400
237
230
250
22
210
8-18
200
66
45
DN150
480
282
280
285
22
240
8-22
100
87
45
DN200
533
289
340
340
30
295
12-22
100
90
45

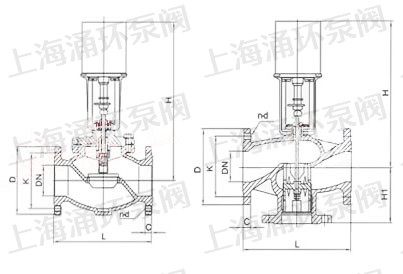

产品外形尺寸图

温馨提示:“VB7000电动调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
