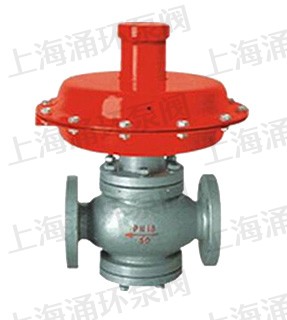

ZZCP/N自力式压差调节阀

ZZCP/N自力式压差调节阀
  • ZZCP/N自力式压差调节阀
点击图片可放大切换

自力式压差调节阀安装在中压锅炉给水管道或高加疏水管道上,供调节给水流量用。适用水温≤100℃,适用介质为油品。

结构特点
1.阀体主要由阀体、阀盖、阀瓣、套筒、阀杆组成。
2.阀门为套筒柱塞式结构,上下阀座,阀门流量是靠阀瓣在套筒中做垂直移动时,改变套筒的流通面积来进行调节。
3.阀杆、阀瓣由销连成一体。
4.阀门的开、关由电动执行器来控制。

主要技术参数

公称通径 (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数 (Kv) 3.2 5 8 12.5 20 32 50 80 125 190 280 420 500
公称压力 (Mpa) 1.6 、 4.0
压力设定值范围 (kpa) 5~25 、 10~60 、 20~100 、 50~150 、 100~250 、 200~250 、 450~100
压力平衡件 波纹管 套筒
最大允许压差△ P(Mpa) 2.5 2 1.6 1.5 1
介质温度 ( ℃ ) 气体≤ 80; 液体≤ 140; 加隔离罐≤ 200
固定流量特性 快 开 ( 特性与国外相同 )
法兰连接形式 PN1.6Mpa 按 GB9113.1-2000 平面、突面整体钢制管法兰 , 阀体突面
PN4.0Mpa 按 GB9113.2-2000 凹凸面整体钢制管法兰 , 阀体凹面
执行机构信号接口 M12*1.5

外形尺寸

公称通径 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
法兰端面距 L 140 160 180 200 230 290 310 350 400 480 630 700
高度 H 390 450 520 625 725 895
0.05~0.25 高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 21 21.5 22.5 29 29.5 32 46 51 65 135 185 425 485
0.1~0.6 高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
0.2~1.0 高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
0.5~1.5 高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
1.0~2.5 高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
2.0~5.0
4.5~10
高度 H 610 685 740 990 1120 1260
膜头 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485

产品外形尺寸图

温馨提示:“ZZCP/N自力式压差调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
