加热型自力式温度调节阀

加热型自力式温度调节阀
  • 加热型自力式温度调节阀
点击图片可放大切换

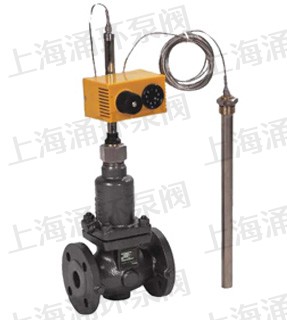

加热型自力式温度调节阀是一种无需外加驱动能源,依靠被调介质自身热能为动力源及其介质温度变化,按预定设定值,进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成仪表控制系统。

结构特点
该产品由低流阻单座(套筒)阀、平衡件、温包及温度设定机构组成,其特点有:
1、无需外加驱动能源的节能型自控系统,设备费用低,适用于爆炸性环境; 2、结构简单,维护工作量小;
3、设定点可调且范围宽,便于用户在设定范围内连续调整;
4、设有温度过载保护装置,安全可靠;
5、阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暖及没有供电、供气且又需控制液体及气体的场合。据国外报道,城市供热、供暖系统采用该产品,节能效率比以前提高30%- 40%,效果显著。

主要零件材料

阀体 ZG230—45 ZG1Cr18Ni9Ti
阀座 ZG1Cr18Ni12Mo2Ti Cr18Ni12Mo2Ti
阀芯 1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管套 1Cr18Ni9Ti Cr18Ni12Mo2Ti
平衡波纹管 1Cr18Ni9Ti
温包 H62 1Cr18Ni9Ti
毛细管 H62 1Cr18Ni9Ti
接头 35 1Cr18Ni9Ti

主要技术参数和性能指标

公称通径DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
公称压力PN(Mpa) 1.6 4.0
额定流量系数(KV) 单座 5 7 11 20 30 48 75 120 190 300 480 760 1100
双座     12 22 33 53 53 132 209 330 528 836 1210
套筒     11 20 30 48 75 120 190 300 480 760 1100
额定行程(mm)   6 8 10 14 20 35
允许最大压差(Mpa) 1.6 1.5 0.5
温度调节范围(°C) 0~70、50~120、100~170、150~220、200~270
调节精度(%) ±5
允许超载值(°C) 分别为上述温度调节范围上限加50
使用环境温度(°C) -40~+80
安装接头(M) G1”
毛细管长度(M) 3、5
允许泄漏量 硬密封(1/h) 双座、套筒:5×10-3×阀额定容量(II级)单座:10-4×阀额定容量(IV)
软密封(m1/min) 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75 11.10



公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
法兰端面距离(L) 150 160 180 200 230 290 310 350 400 480 600 730
总高度(H) 500 540 580 640 700 750 820 950 1100 1280
温包插入深度(T) 235 430 430 630 1000
温包外露高度(h) 350
温包直径(d) 25(护套直径Φ28)
重量(kg) 8 10 13 15 18 30 35 60 75 85 110 150

产品外形尺寸图

温馨提示:“加热型自力式温度调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
