ZSSV电动V型球阀

ZSSV电动V型球阀
  • ZSSV电动V型球阀
点击图片可放大切换

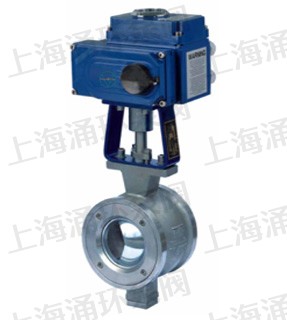

电动V型调节球阀,配用精小型系列执行机构,无需另配伺服放大器,输入(4~20mADC或1-5VDC)信号及单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。

阀芯上开有V型切口,与硬密封阀相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点。 适用于除小口径、角型、三通连接外的大部分场合,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应 用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

产品特点
1、设计结构简单、重量轻、材料成本低,比同样流通能力的直行程调节阀更经济。
2、不带管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无管接头,故耐压壳体不会受压力“突变”的影响。
3、防漏而用的阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构。
4、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性。
5、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能可防止球芯卡死,特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体,含聚合物、颗粒物、结晶体等流体控制场合。

阀门规格参数

公称通径DN(mm) 25-400
公称压力PN(MPa) 1.6-6.4
公称压力 PS(MPa) 强度试验 2.4-9.6
密封试验 1.76-7.0
材料/代号 C P R
主要 零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用 工况 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28-400℃ -28-500℃
连接形式 对夹式、法兰式、法兰按JB79-59标准

主要连接尺寸

公称通径DN(mm) 尺寸(mm) 执行机构选配 (常温常压)
A φD H1 H2 H F F1
15 62 φ64 74 75 390 161 40 JL-005 JLQ-005
20 62 φ64 74 75 390 161 40 JL-005 JLQ-005
25 62 φ64 74 75 390 161 40 JL-008 JLQ-008
32 62 φ78 80 75 400 188 40 JL-010 JLQ-010
40 62 φ82 85 75 405 188 40 JL-010 JLQ-010
50 75 φ100 87 95 430 188 40 JL-010 JLQ-010
65 80 φ120 105 115 460 188 40 JL-015 JLQ-015
80 100 φ131 115 125 520 268 40 JL-020 JLQ-020
100 115 φ158 125 125 530 268 40 JL-020 JLQ-020
125 130 φ180 140 155 570 268 40 JL-020 JLQ-020
150 160 φ216 153 165 600 268 40 JL-040 JLQ-040
200 200 φ268 200 195 680 268 40 JL-040 JLQ-040
250 240 φ325 225 225 730 268 40 JL-060 JLQ-060

注:以上选配参数仅供参考,具体以实际情况为准。

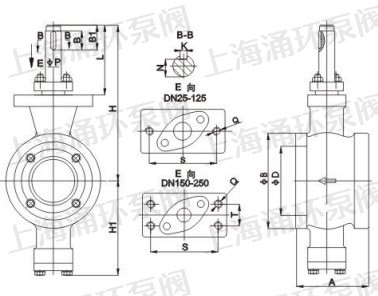

产品外形尺寸图

温馨提示:“ZSSV电动V型球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
