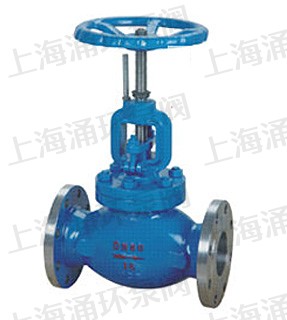

TJ40H手动调节阀、自锁手动调节阀

点击图片可放大切换

本厂生产的手动调节阀及自锁手动调节阀主要用于城市集中供热、区域供热、循环水工程、热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，是一种改变孔径的节流装置。

设计安装标准
产品型号：TJ/S40/10H-16、25
公称通径：DN15~500
法兰标准：GB4216 GB9115.8-88 JB/T79-94
结构长度：GB12221-89
压力试验：GB/T13927-92
安装方式：法兰连接
压力等级：PN10、PN16、25
工作温度：0℃～ 425℃

主要零件材料

零件材料	阀体、阀盖、填料压盖	阀杆、阀瓣、密封圈	指示盘、阀杆螺母、螺帽套
材料	灰铸铁、铸钢、不锈钢	不锈钢	黄铜

主要外型尺寸（法兰连接尺寸：PN10按GB4216标准，PN16、PN25按JB/T97-94标准）

型号	尺寸（MM）
型号	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
TJ40H-10 TJ40H-10	L													622	698	787	914
	H													914	914	968	968
	H1													1074	1074	1168	1168
	D0
TJ40H-16 TJ40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25	L	130	150	160	180	200	230	290	310	350	400	480	600
	H	160	160	182	192	250	264	380	413	466	540	623	687
	H1	172	172	195	210	273	290	426	468	530	613	698	777
	D0	65	65	80	80	120	120	200	200	240	260	360	400
TJ10H-10 TJ10H-16C TJ10H-25	L	90	100	120	140	170	200
	H	150	160	182	192	250	264
	H1	160	170	197	207	270	284
	D0	80	80	80	90	100	120

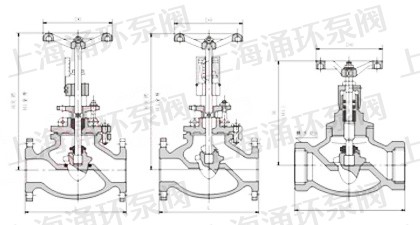

产品外形尺寸图

温馨提示：“TJ40H手动调节阀、自锁手动调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
