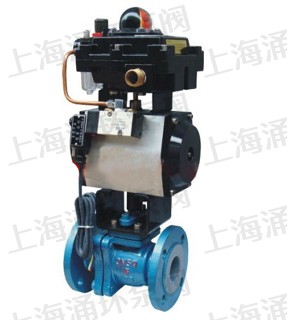

ZSHOF气动O型衬氟切断球阀

ZSHOF气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。

气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供大流量，并可用于扫线清洗或隔离输送的管道。

耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

阀体及内件
阀体形式：两段式铸造阀体（内衬四氟）
公称通径：DN15～DN400
公称压力：PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准：GB、JB、HG、JIS、ANSI、DIN
连接形式：法兰式
压盖型式：螺栓压紧式
适用温度：-40～+180℃
球体形式：“0”型全衬氟球体
流量特性：近似快开特性
密封填料：V型聚四氟乙烯填料、柔性石墨填料等

执行机构
执行器型号：GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力：0.4～0.7MPa
气源接口：G1/4"、G1/8"、G3/8"、G1/2"
环境温度：-30～+80℃
作用形式：单作用执行机构：气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）双作用执行机构：气关式（B）——失气时阀位保持（FL）；气开式（K）——失气时阀位保持（FL）
可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构
注：如需详细执行器参数，请进入气动执行器页面进行查阅。

主要零件材料
阀体：铸铁、铸钢、不锈钢
阀芯：不锈钢+聚四氟依稀（F46）
阀座：聚四氟依稀（F46）
阀杆：2Cr13
填料：柔性石墨、聚四氟依稀
支架：铸铁、铸钢、不锈钢
联轴器：25、35、45
