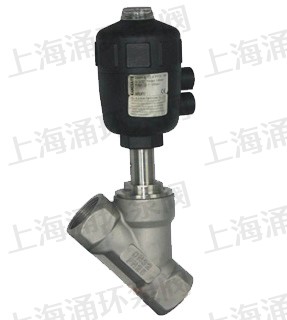

Y型气动丝扣角座阀外部先进导角座阀，溢流口与滑块间有自调节密封压盖，在与普通截止阀相比时，阀体角座结构可实现较大流量。
技术参数
压力范围 0～16bar
介质温度 -10℃～+180℃
环境温度 -10℃～+60℃
气源压力 0.4～0.7Mpa
阀体材料 CF8、CF8M、CF3、CF3M
密封材料聚四氟乙烯
执行机构外壳材料 聚酰胺
控制气体中性气体、空气
参数
| 接口D [英寸] |
内孔 [mm] |
KV值 [m /h] |
最大工作压力 [bar] |
要求最小的控制压力[bar] | 执行机构尺寸 [ mm] |
流向 | 控制功能 |
| G3/8″ | 13 | 3.7 | 0～16 | 4～7 | 40 | 阀座上方 | |
| G1/2″ | 15 | 4.2 | 0～16 | 4～7 | 50 | 阀座上方 | |
| G3/4″ | 20 | 8. | 0～16 | 4～7 | 50 | 阀座上方 | |
| G 1″ | 25 | 19 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G1 1/4″ | 32 | 27.5 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G1 1/2″ | 40 | 42 | 0～16 | 4～7 | 63 | 阀座上方 | |
| G 2″ | 50 | 52 | 0～16 | 4～7 | 80 | 阀座上方 | |
| G2 1/2″ | 65 | 77 | 0～16 | 4～7 | 80 | 阀座上方 |
Y型气动丝扣角座阀选取
-控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧 双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关
-先导阀适用的Namur适配器
外形尺寸
| 接口D [英寸] |
内孔 [mm] |
执行机构尺寸 [ mm] |
A | B | C | E | F | H | A/F |
| G1/2″ | 15 | 50 | 85 | 173 | 13 | 64 | 44 | 137 | 27 |
| G3/4″ | 20 | 50 | 95 | 178 | 14 | 64 | 44 | 145 | 32 |
| G 1″ | 25 | 63 | 105 | 200 | 18 | 80 | 52 | 173 | 41 |
| G1 1/4″ | 32 | 63 | 120 | 225 | 19 | 80 | 52 | 210 | 50 |
| G1 1/2″ | 40 | 63 | 130 | 235 | 19 | 80 | 52 | 245 | 55 |
| G 2″ | 50 | 80 | 150 | 290 | 23 | 101 | 61 | 301 | 70 |
| G2 1/2″ | 65 | 80 | 185 | 315 | 30 | 101 | 61 | 315 | 70 |
温馨提示：“Y型气动丝扣角座阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
