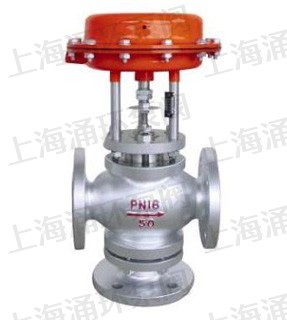

ZMQ型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
ZMBX气动切断阀产品特点
•切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
•阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
•阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
•平衡型阀内件,提高了切断阀的许用压差。
•波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
•活塞式执行机构,操作力大,使用压差大。
ZMBX气动切断阀零件材料
阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
技术参数
公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 196 | 232 | 308 | 394 | 498 | |||||||
L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
H1 | 根据所配置气动执行机构而定 | |||||||||||
重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
阀体
阀体形式 | 三通铸造阀 |
---|---|
公称通径 | DN15~200mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法兰标准 | GB、JB、ANSI、JIS、HG等 |
连接形式 | 法兰式 (RF、FF) |
阀盖形式 | (常温型) 标准型 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀内件
阀芯形式 | 双导向双座套筒型阀芯 |
---|---|
流量特性 | 快开特性 |
主要零件材料
1 | 下阀盖 | WCB、CF3、CF3M、CF8、CF8M |
---|---|---|
2 | 阀体 | WCB、CF3、CF3M、CF8、CF8M |
3 | 阀芯(软) | 2Cr13、304、316、316L(增强聚四氟乙烯) |
4 | 阀座 | 304、316、316L |
5 | 阀杆 | 2Cr13、304、316、316L |
6 | 连接套 | 2Cr13、304、316、316L |
7 | 导向套 | 2Cr13、304、316、316L |
8 | 上阀盖 | WCB、CF3、CF3M、CF8、CF8M |
9 | 填料压盖 | 2Cr13、304、316、316L |
10 | 指示牌 | L4、2Cr12 |
11 | 执行器 | 根据实际配置而定 |
主要性能指标
公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
额定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
有效面积cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
允许泄 露量 |
硬密封 | 1.2X10-7 × 阀额定容量 | ||||||||||
软密封 | VI 级、无泄露 | |||||||||||
允许压差MPa | ≤ 公称压力 | |||||||||||
信号压力KPa | 0 ~ 250(薄膜式) |
1、本产品性能指标贯彻GB/T4213-92。
2、表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变。
3、表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
