ZQGP 气动快速切断阀

ZQGP 气动快速切断阀

产品概述
ZQGP气动快速切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。

产品特点
◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
◇ 阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
◇ 阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
◇ 平衡型阀内件,提高了切断阀的许用压差。
◇ 波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
◇ 活塞式执行机构,操作力大,使用压差大。

主要零件材料
阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料:聚四氟乙烯,柔性石墨
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti

ZQGP气动切断阀技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数(KV) 单座、双座 5 7 11 20 30 48 75 120 190 300 480 760
套筒   11 20 30 48 75 120 180 300 480 760
公称通径(MPa) 1.0 1.6 4.0 6.4
额定行程(mm) 8 12 20 25 40 50
有效面积(C㎡) ZMQ型 100 200 400 600 1000
ZSQ型 100 125 160 250
允许泄漏量 硬密封1/h 一般:10-4×阀额定容量;严密型:单、双座:1.2×10-7,套筒5×10-6×阀额定容量
软密封 VI级
允许压差 (MPa) PZMQ正作用N 6.4 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39
PZMQ反作用N 6.4 6.4 3.88 2.47 0.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52
P
ZSQ
N
6.4 6.1 3.5 2.3 3.0 1.9 1.9 1.5 0.93 0.84 0.65 0.47
M
ZQM
S
公称压力
ZMQ 0或250
ZQM 0或400~600

连接标准
法兰标准:铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式:PN10、PN16为凸面;
PN10、PN16为凹凸面、阀体为凹面。
结构长度:BG12221-98。
执行机构气信号接号:内螺纹M10×1。
* 阀体法法及法兰端面距离可以按用户指定的标准制造。如:ANS、JIS、DIN等标准。

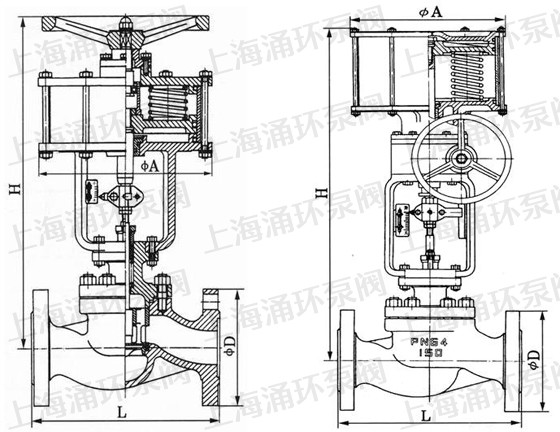

产品外形尺寸图

温馨提示:“ZQGP 气动快速切断阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
