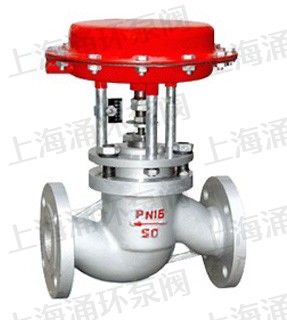

ZSQ型气动薄膜(活塞)切断阀

ZSQ型气动薄膜(活塞)切断阀
  • ZSQ型气动薄膜(活塞)切断阀
点击图片可放大切换

ZMQ、ZSQ型气动薄膜(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。 本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。

ZSQ型气动切断阀产品特点
◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
◇ 阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
◇ 阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
◇ 平衡型阀内件,提高了切断阀的许用压差。
◇ 波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
◇ 活塞式执行机构,操作力大,使用压差大。

ZSQ型气动切断阀技术参数

公称通径DN(mm) 5 20 25 32 40 50 65 80 00 25 50 200
额定流量系数(KV) 单座、双座 5 7 1 20 30 48 75 20 90 300 480 760
套筒   1 20 30 48 75 20 80 300 480 760
公称通径(MPa) .0 1.6 4.0 6.4
额定行程(mm) 8 2 20 25 40 50
有效面积(C㎡) ZMQ型 00 200 400 600 000
ZSQ型 00 25 60 250
允许泄漏量 硬密封l/h 一般:10ˉ4×阀额定容量;严密型:单、双座:1.2×10ˉ7,套筒5×10ˉ6×阀额定容量
软密封 VI级
允许压差 (MPa) PZMQ正作用N 6.4 5.09 2.91 .85 2.18 .33 .52 0.99 0.62 0.60 0.69 0.39
PZMQ反作用N 6.4 6.4 3.88 2.47 0.91 .77 2.03 .32 0.83 0.80 0.92 0.52
P
ZSQ
N
6.4 6.1 3.5 2.3 3.0 .9 .9 .5 0.93 0.84 0.65 0.47
M
ZQM
S
公称压力
ZMQ 0或250
ZQM 0或400~600

ZSQ型气动切断阀连接标准
法兰标准:铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式:PN10、PN16为凸面;
PN10、PN16为凹凸面、阀体为凹面。
结构长度:BG12221-98。
执行机构气信号接号:内螺纹M10×1。
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANS、IJIS、DIN等标准。

温馨提示:“ZSQ型气动薄膜(活塞)切断阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
