Q45F 三通四密封球阀

Q45F 三通四密封球阀

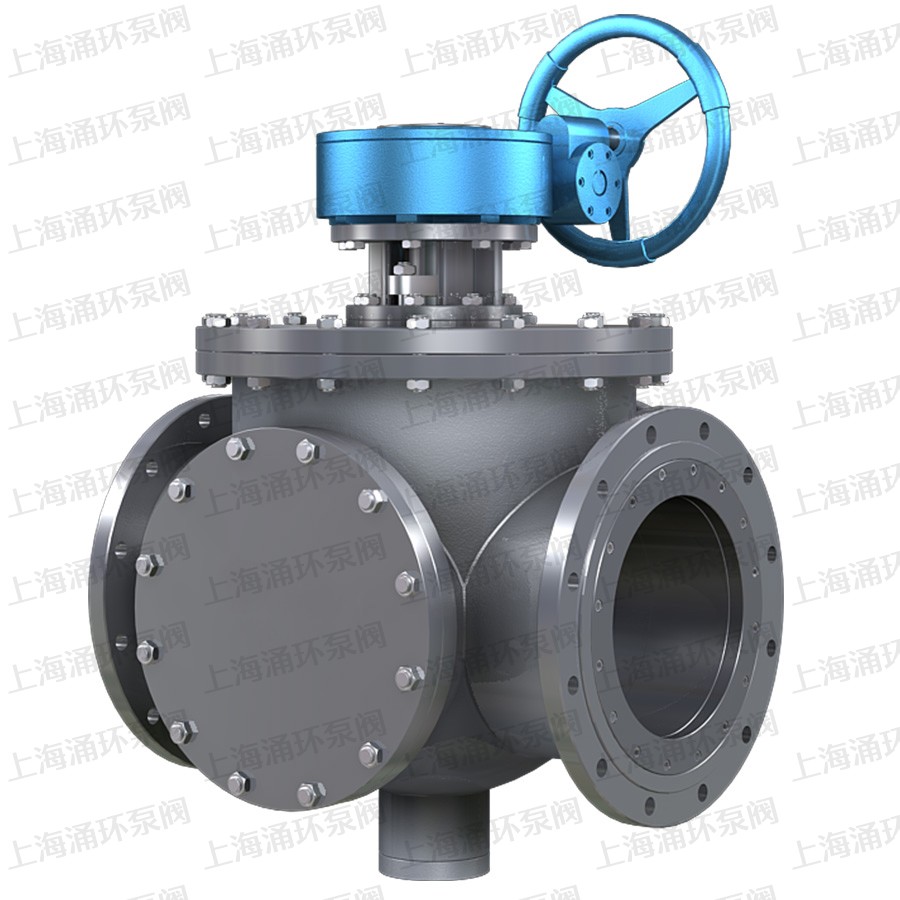

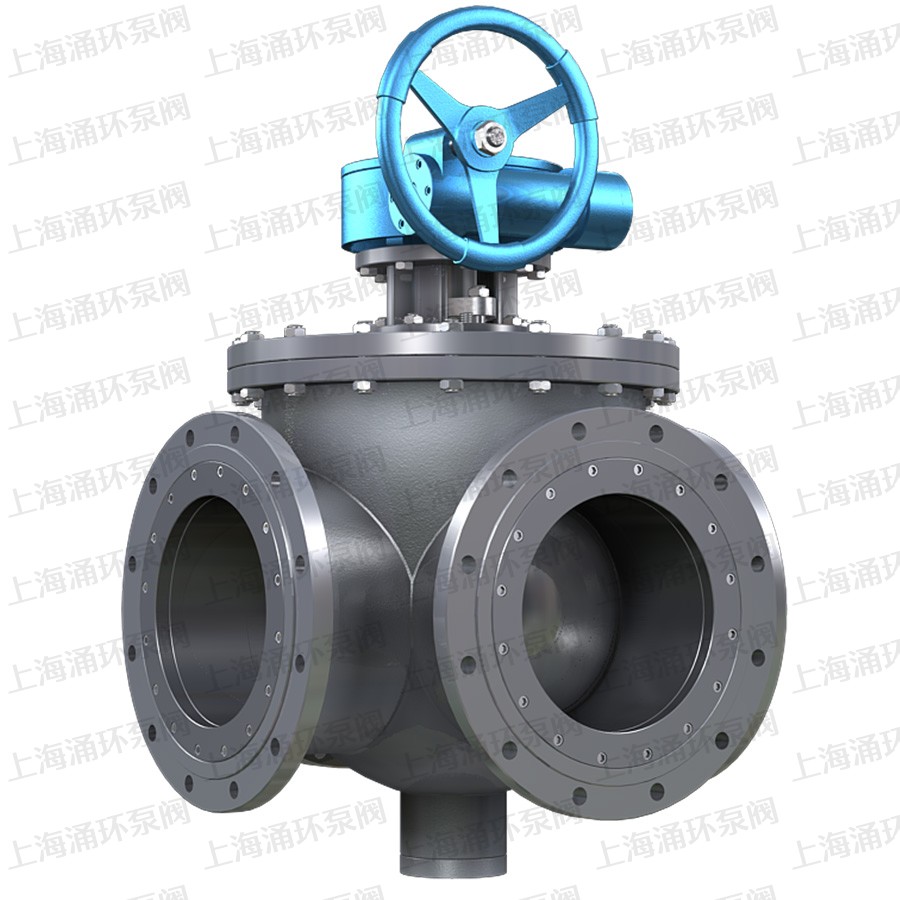

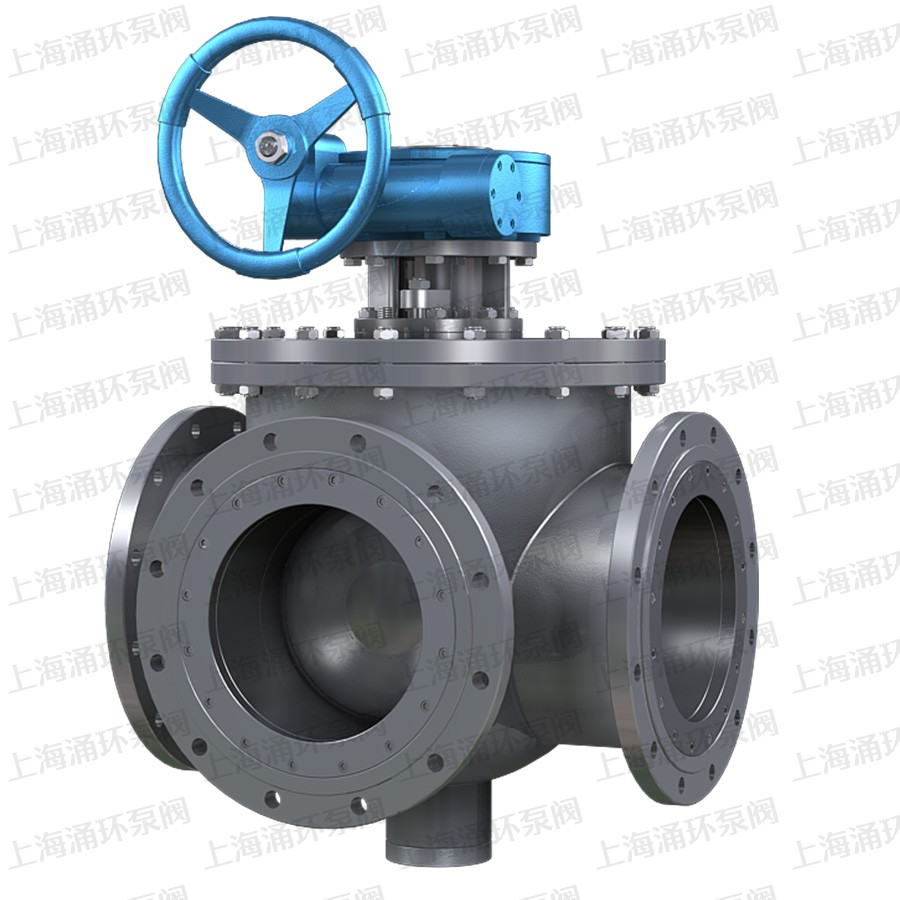

  • Q45F 三通四密封球阀
  • Q45F 三通四密封球阀
  • Q45F 三通四密封球阀
  • Q45F 三通四密封球阀

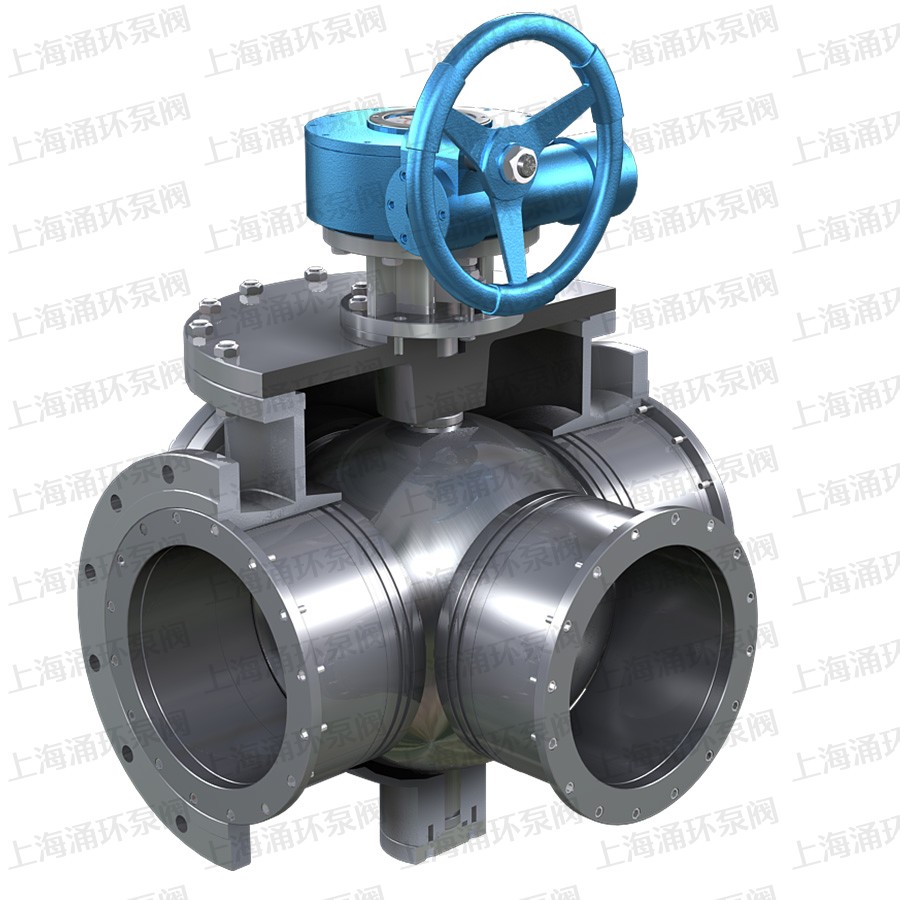

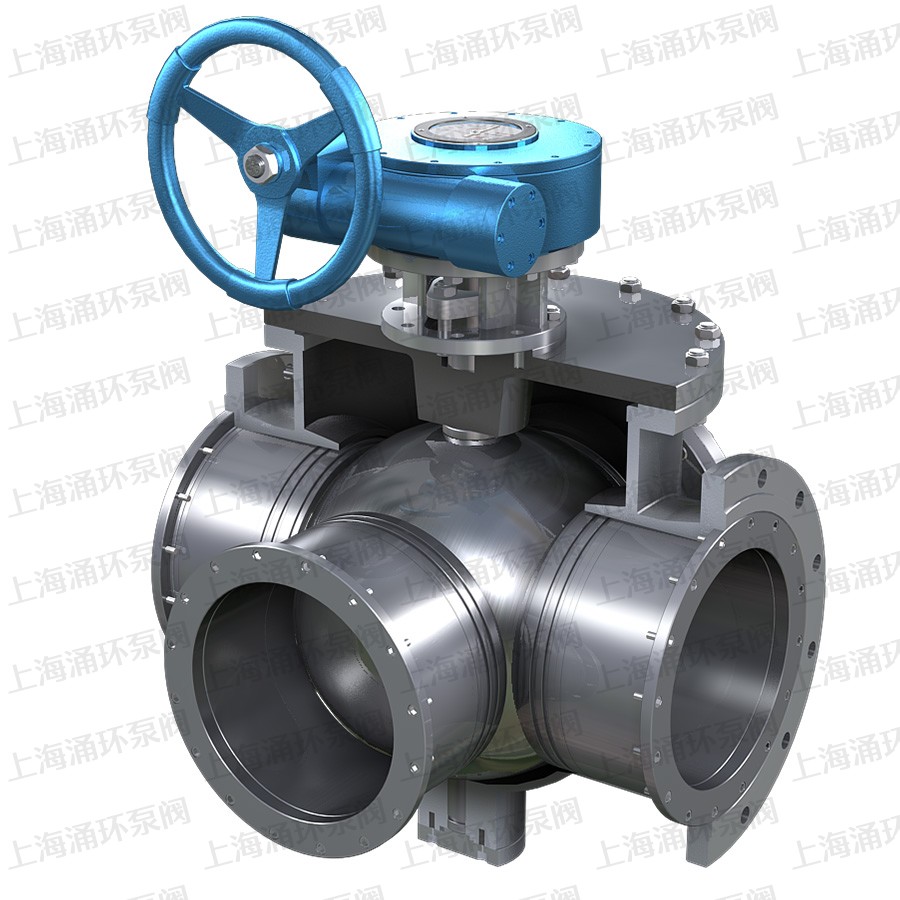

  • Q45F 三通四密封球阀
点击图片可放大切换

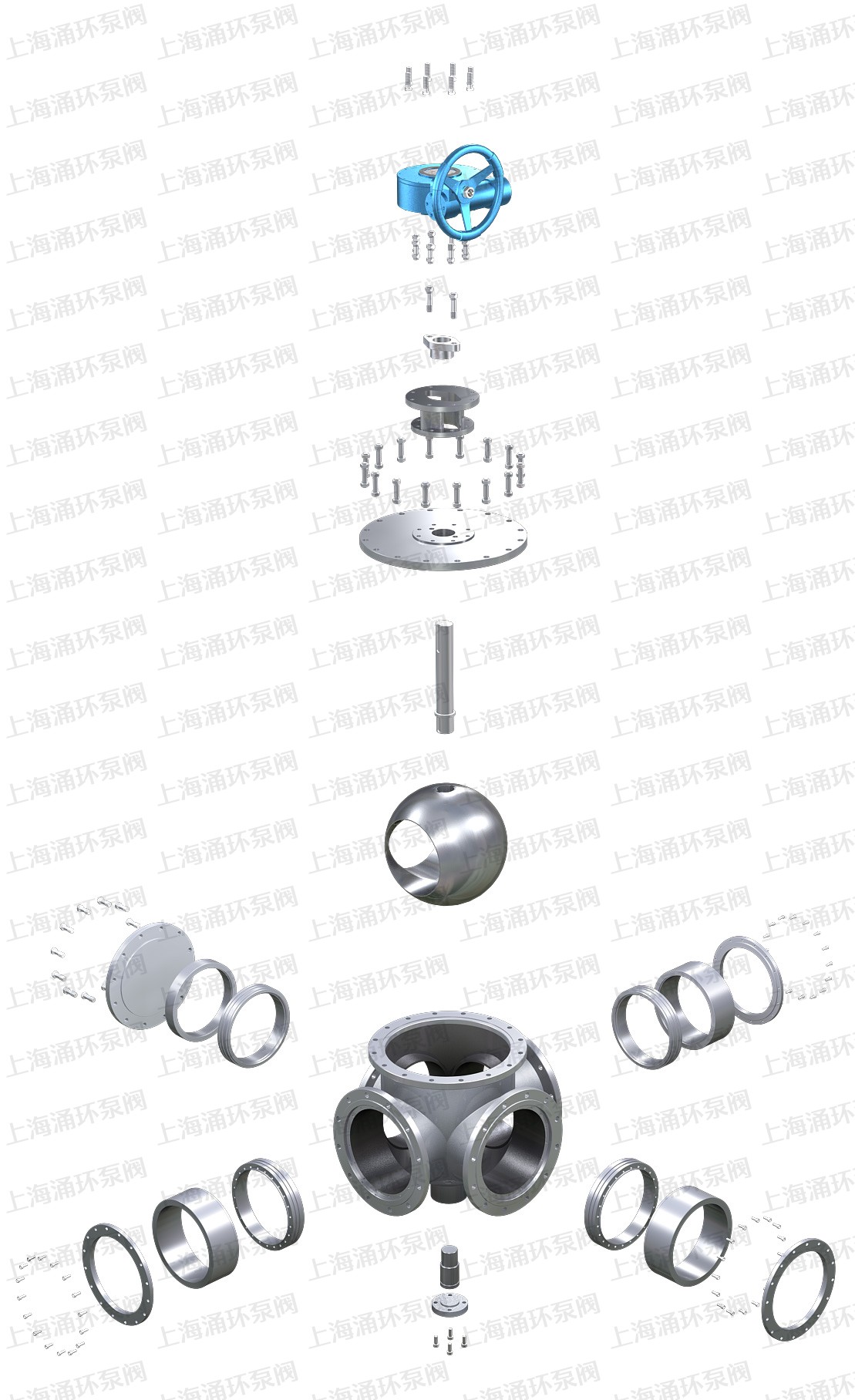

四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

主要性能范围

公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

主要零件材料

零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7



产品外形尺寸图

T型国标连接尺寸和外形 PN1.6MPa

型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C
(P)
(R)
15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100

T型美标连接尺寸和外形 150Lb

公称通径 DN 尺寸(mm)
(in) (mm) L D D1 D2 b f Z-φd H LO
1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130
3/4 20 165 98 70 43 11 1.6 4-φ15 55 130
1 25 165 108 79.5 51 12 1.6 4-φ15 70 140
11/4 32 220 117 79 64 13 1.6 4-φ15 75 180
11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220
21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260
2 65 320 178 139.5 105 18 1.6 4-φ19 153 350
3 80 320 190 152.5 127 19 1.6 4-φ19 187 400
4 100 370 229 190.5 157 24 1.6 8-φ19 206 500
5 125 510 254 216 186 24 1.6 8-φ22 252 600
6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000
8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300
10 250 670 406 362 324 31 1.6 12-φ25 345 1600
12 300 720 483 432 381 32 1.6 12-φ25 420 2100

温馨提示:“Q45F 三通四密封球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
