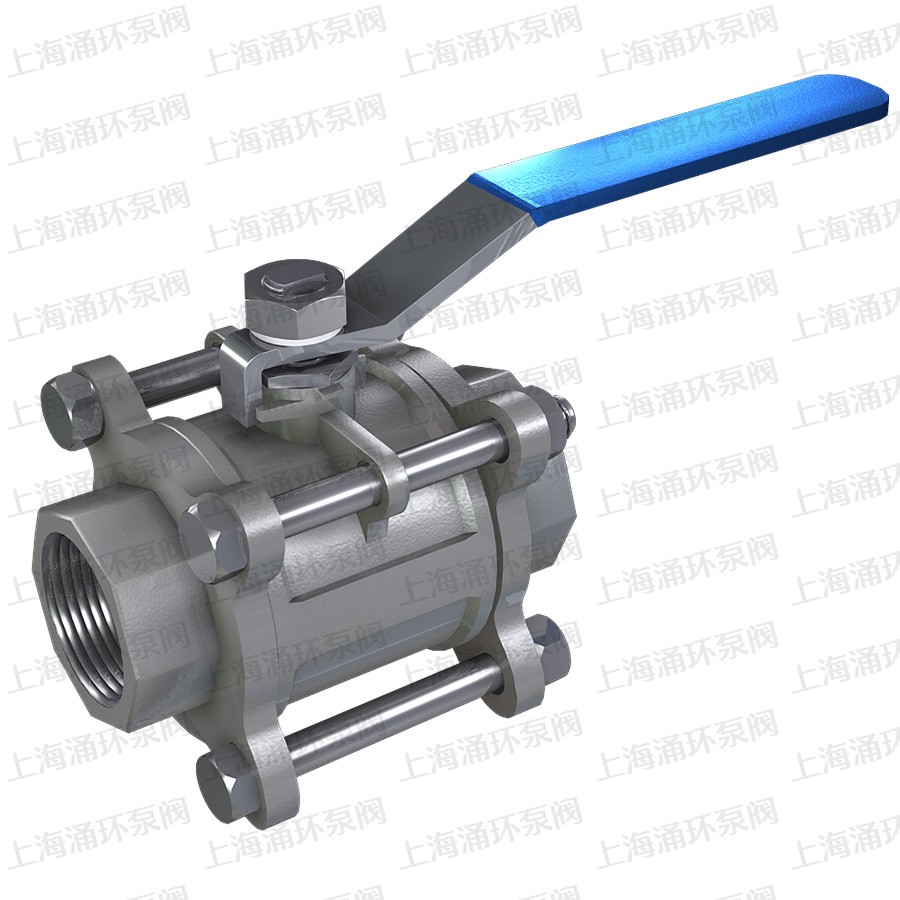

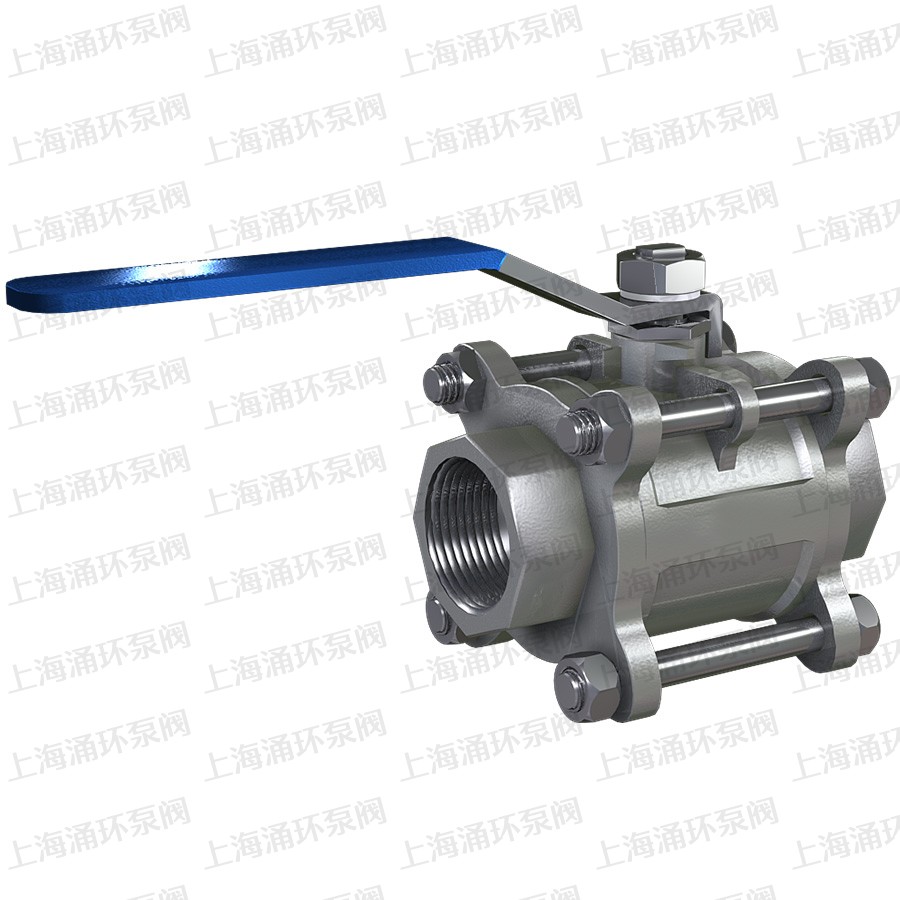

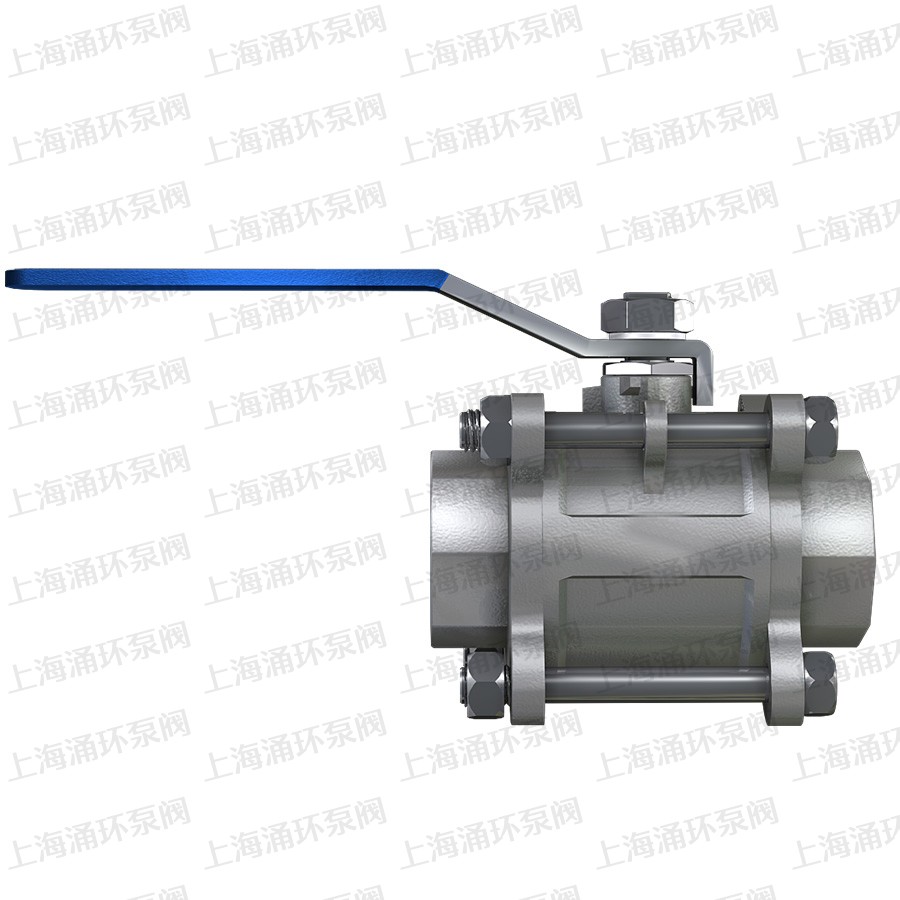

Q11F 三片式球阀

点击图片可放大切换

内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

二、主要连接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

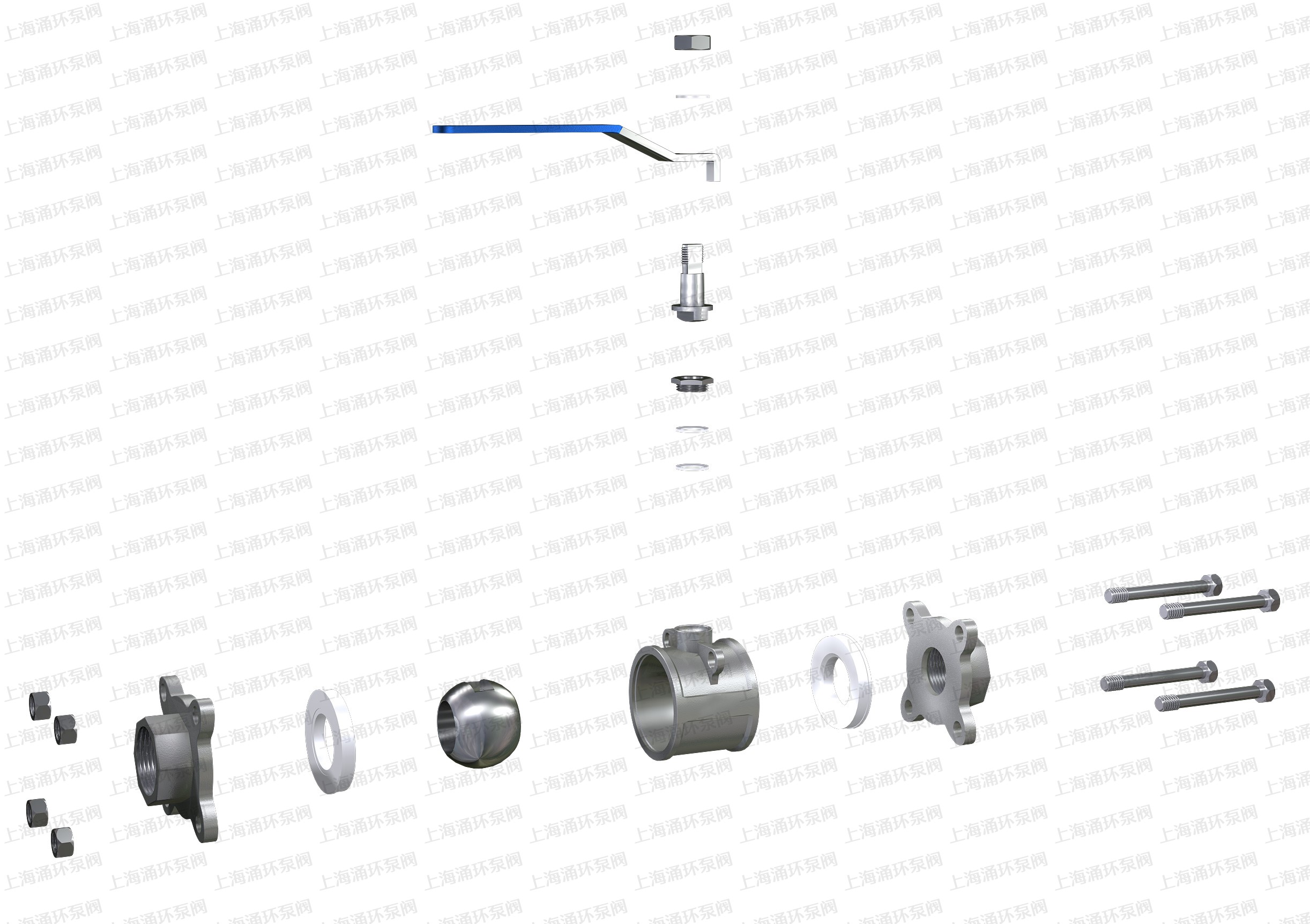

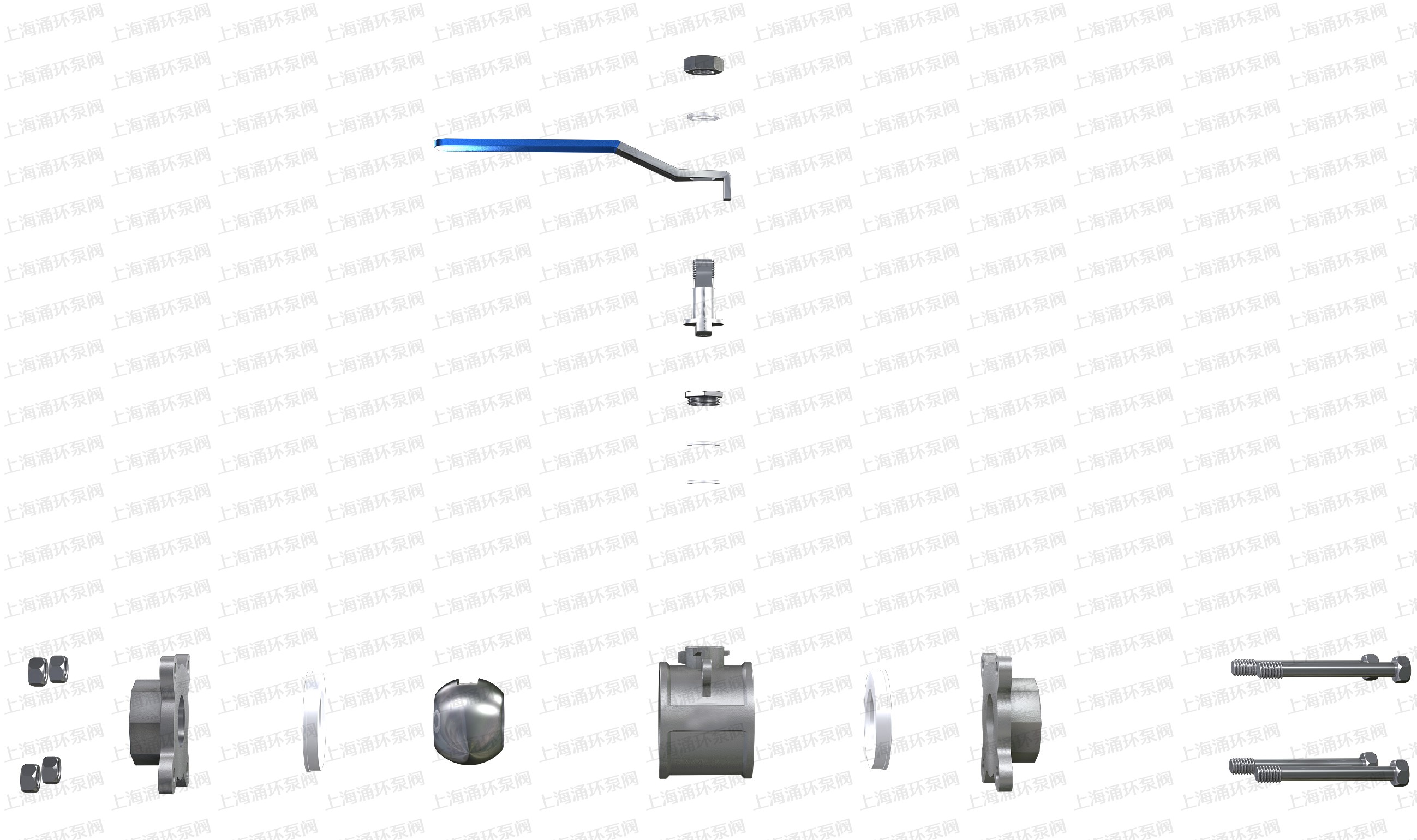

三、主要零件材料

序号NO.	零件名称	材质
序号NO.	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不锈钢SS304	B8

温馨提示：“Q11F 三片式球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
