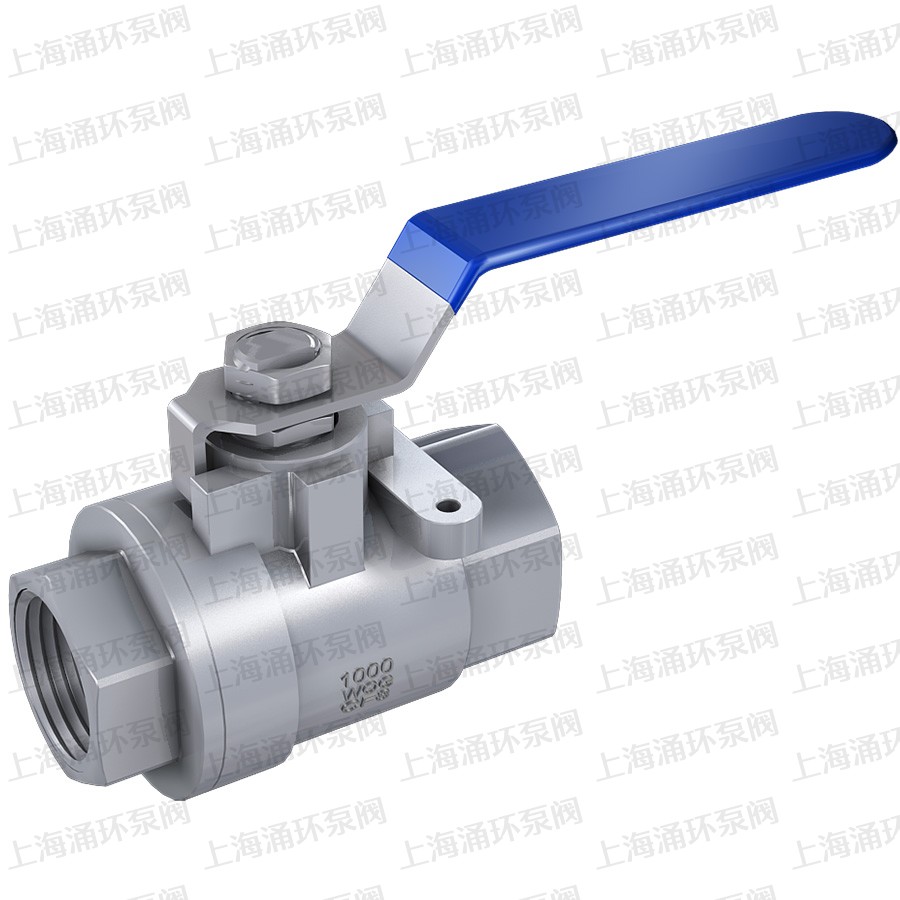

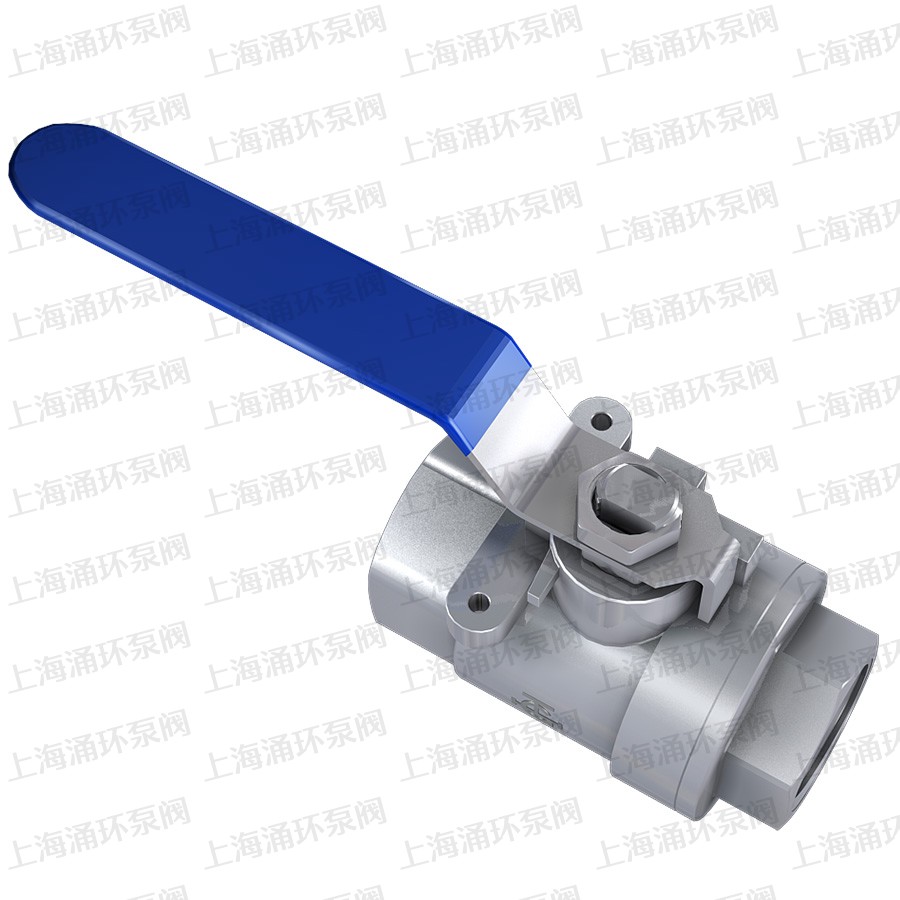

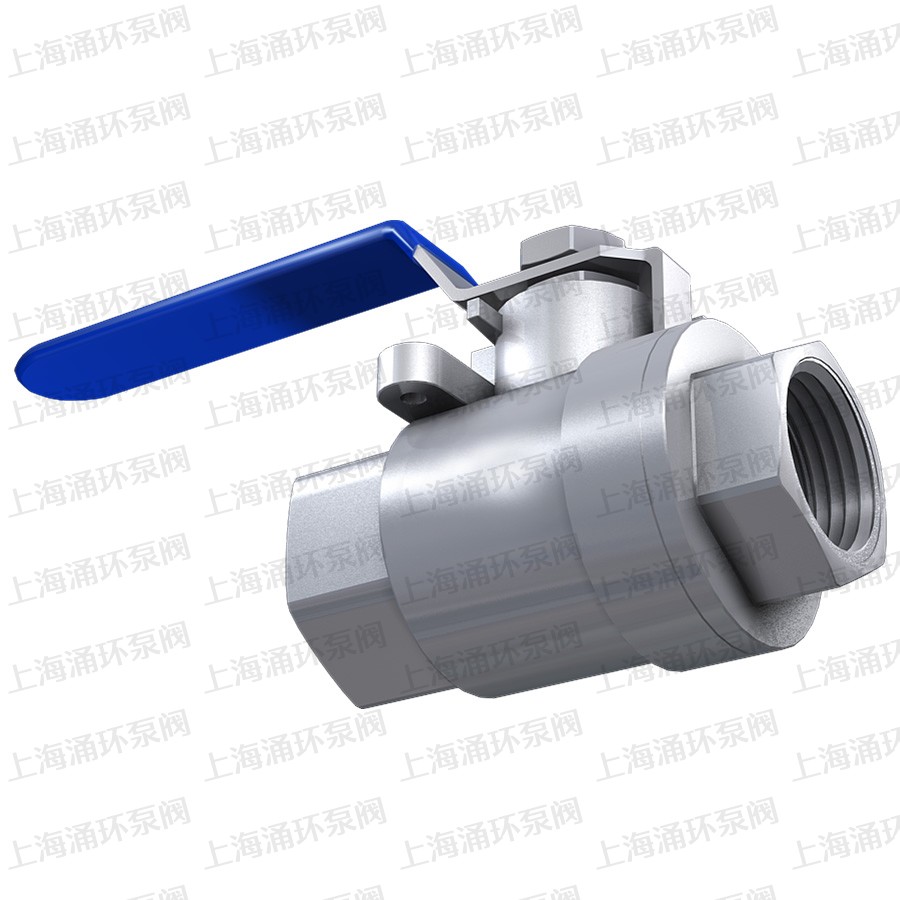

Q11F 二片式球阀

Q11F 二片式球阀
  • Q11F 二片式球阀
  • Q11F 二片式球阀
  • Q11F 二片式球阀
  • Q11F 二片式球阀
  • Q11F 二片式球阀
点击图片可放大切换

内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

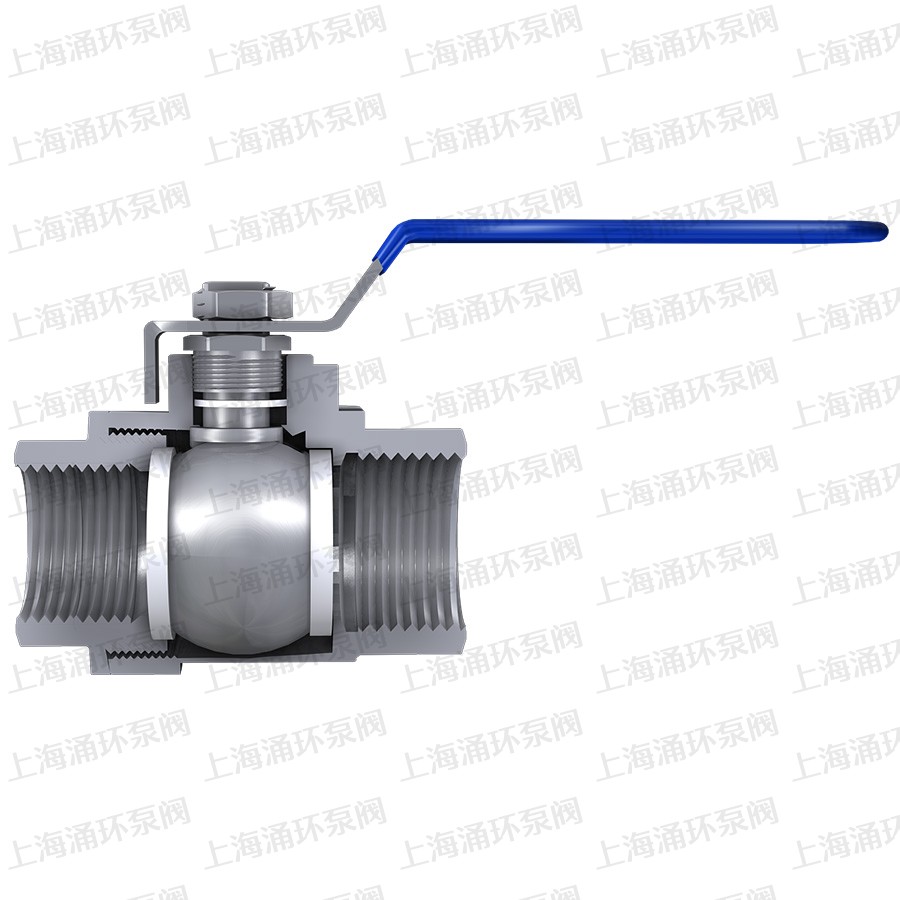

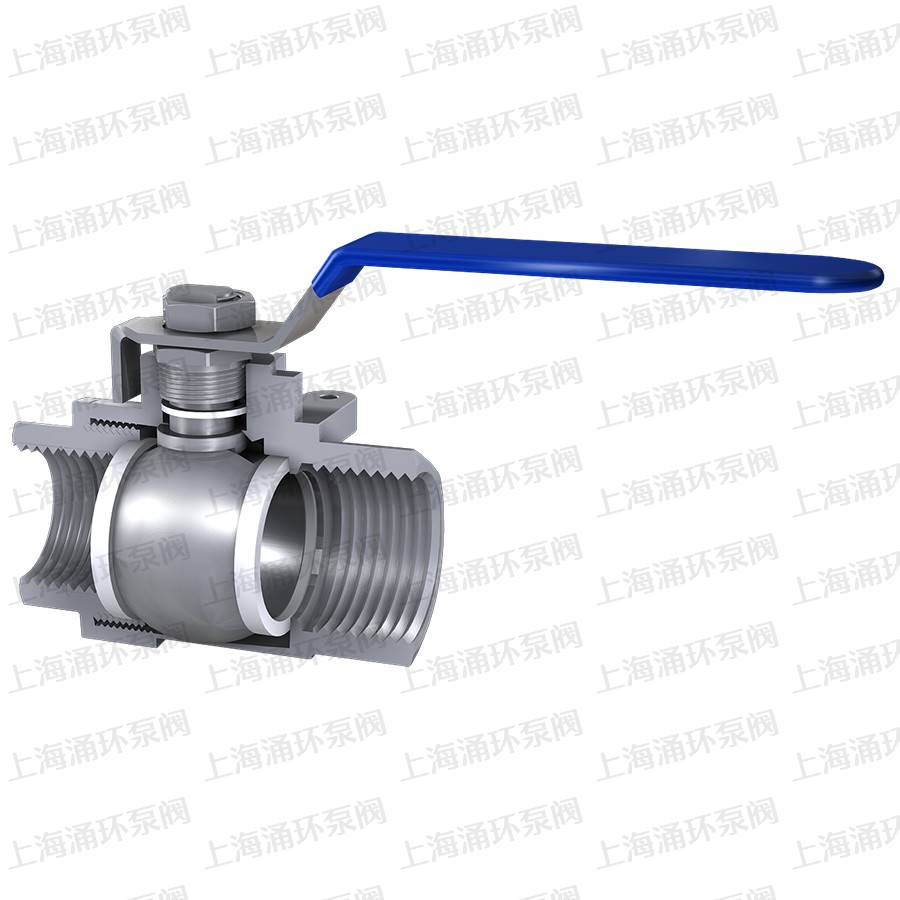

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

主要连接尺寸及重量


SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280

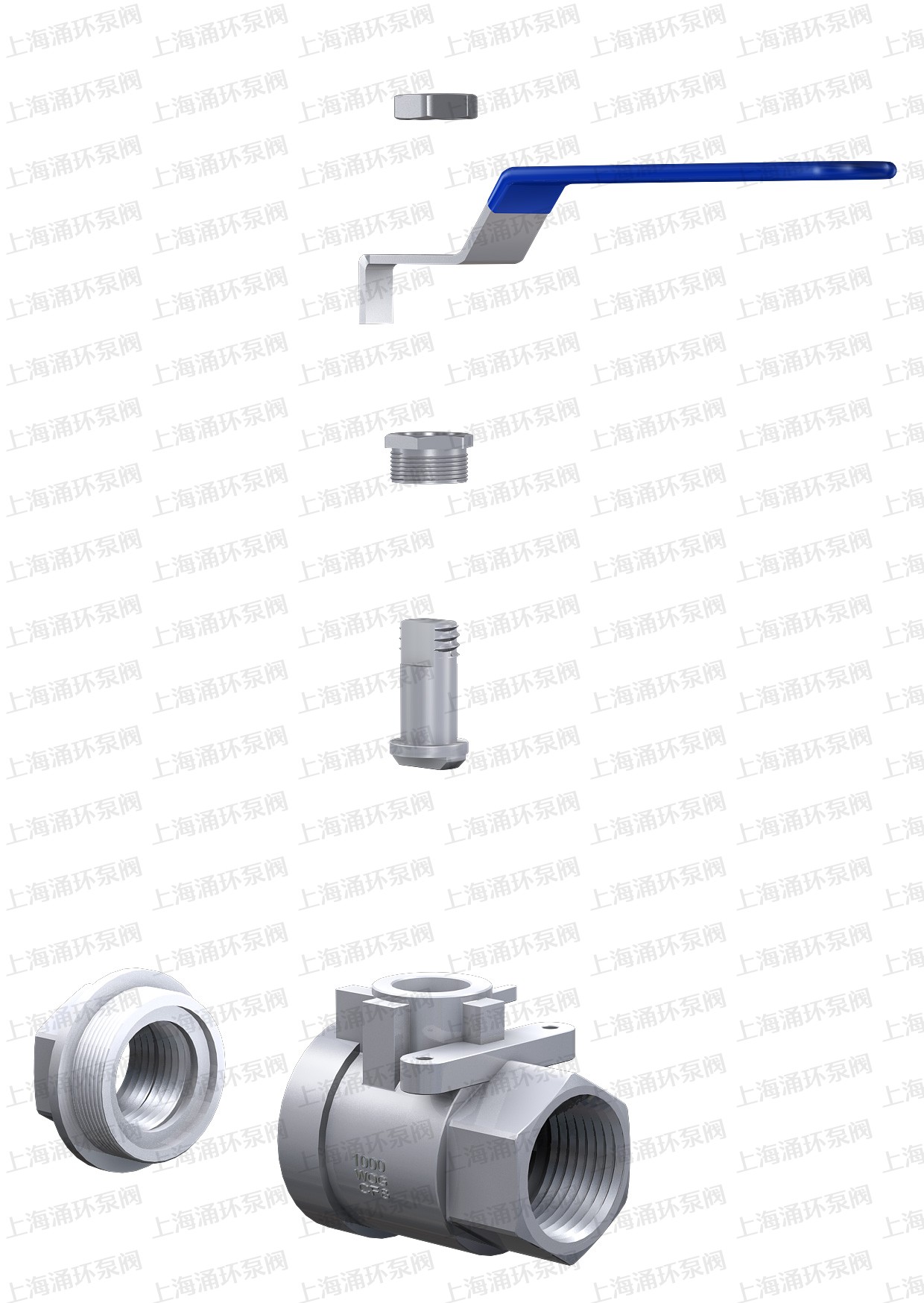

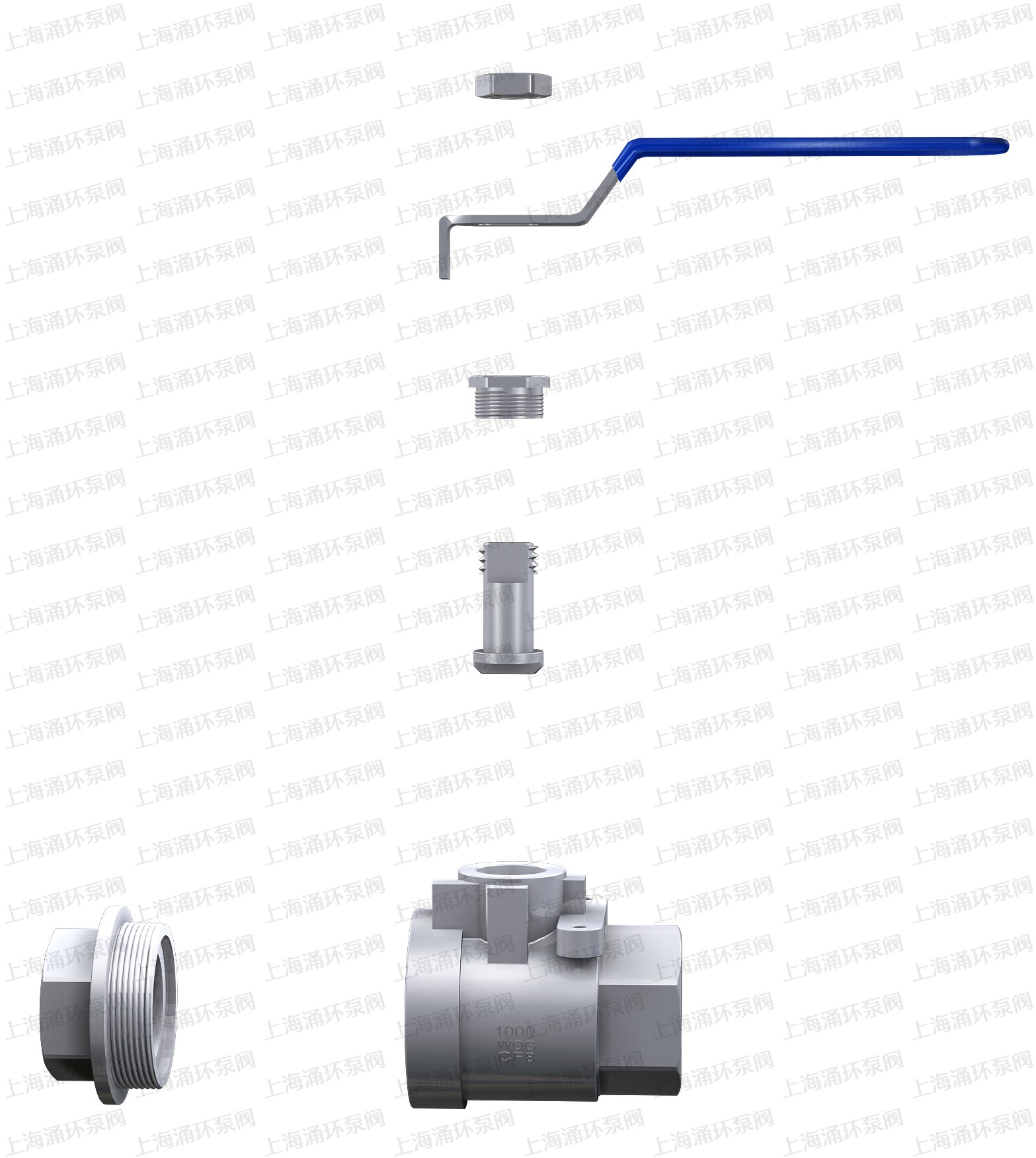

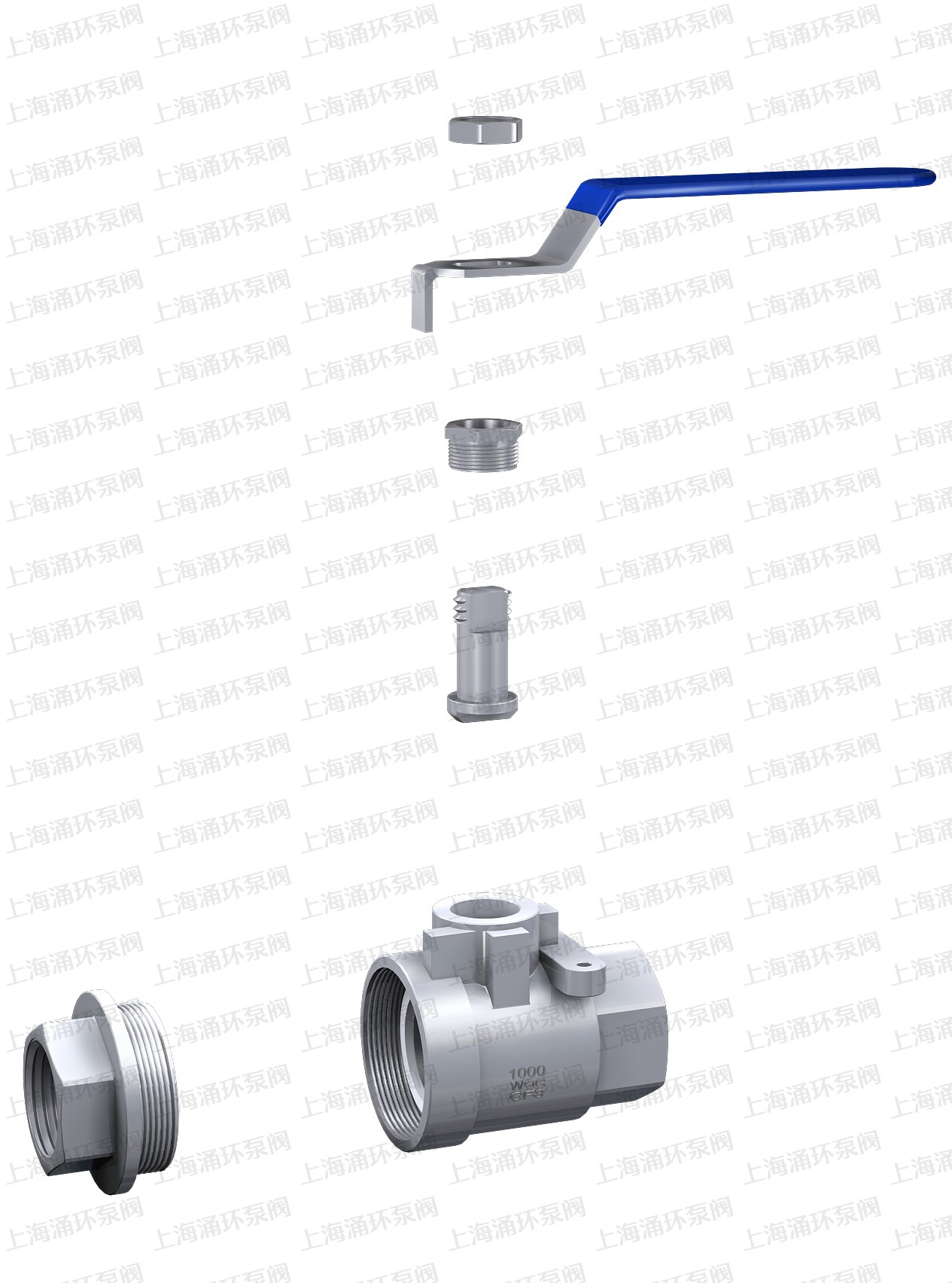

主要零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 球体 不锈钢SS316 不锈钢SS304
3 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
5 阀盖 不锈钢CF8M 碳钢WCB
6 阀杆 不锈钢SS316 不锈钢SS304
7 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
9 填料压盖螺母 不锈钢SS304 不锈钢SS304
10 手柄 不锈钢SS304 不锈钢SS304
11 垫圈 不锈钢SS304 不锈钢SS304
12 阀杆螺母 不锈钢SS304 不锈钢SS304
13 手柄套 塑料 塑料

温馨提示:“Q11F 二片式球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
