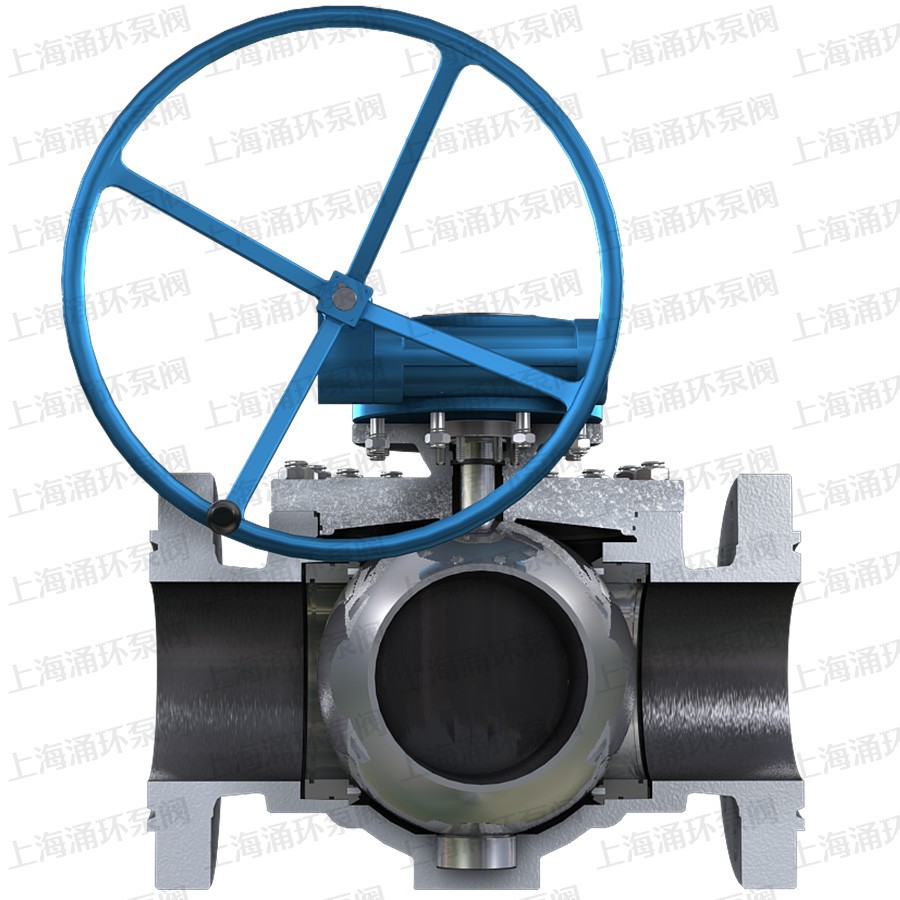

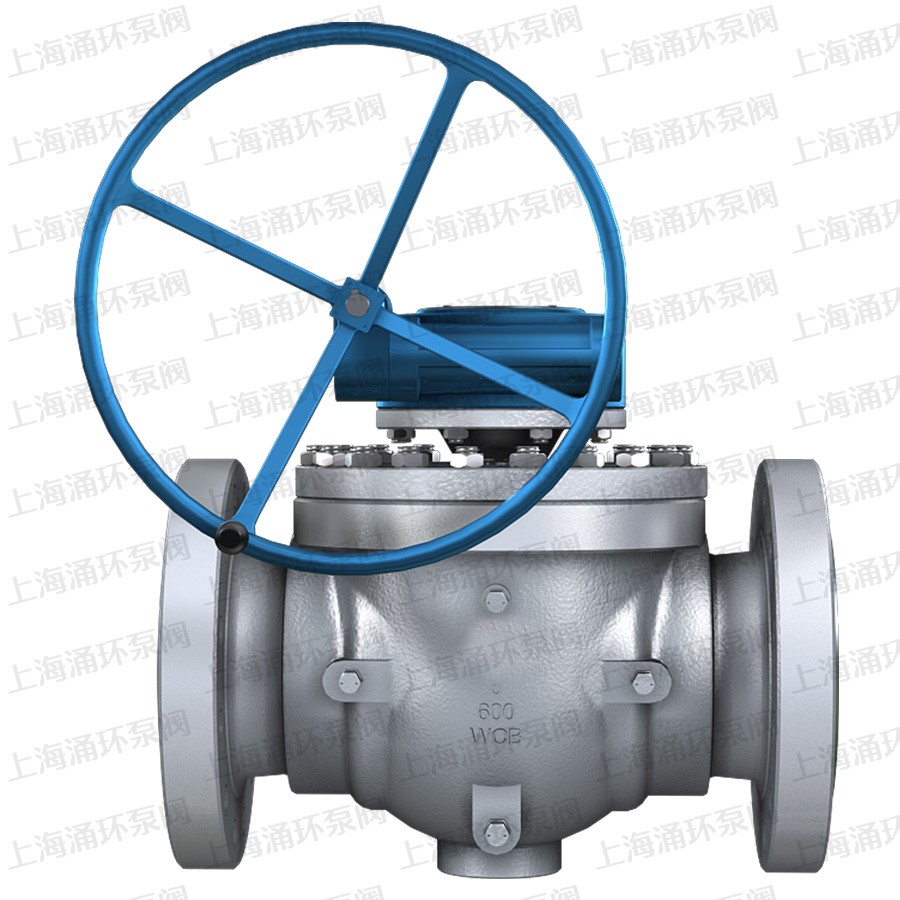

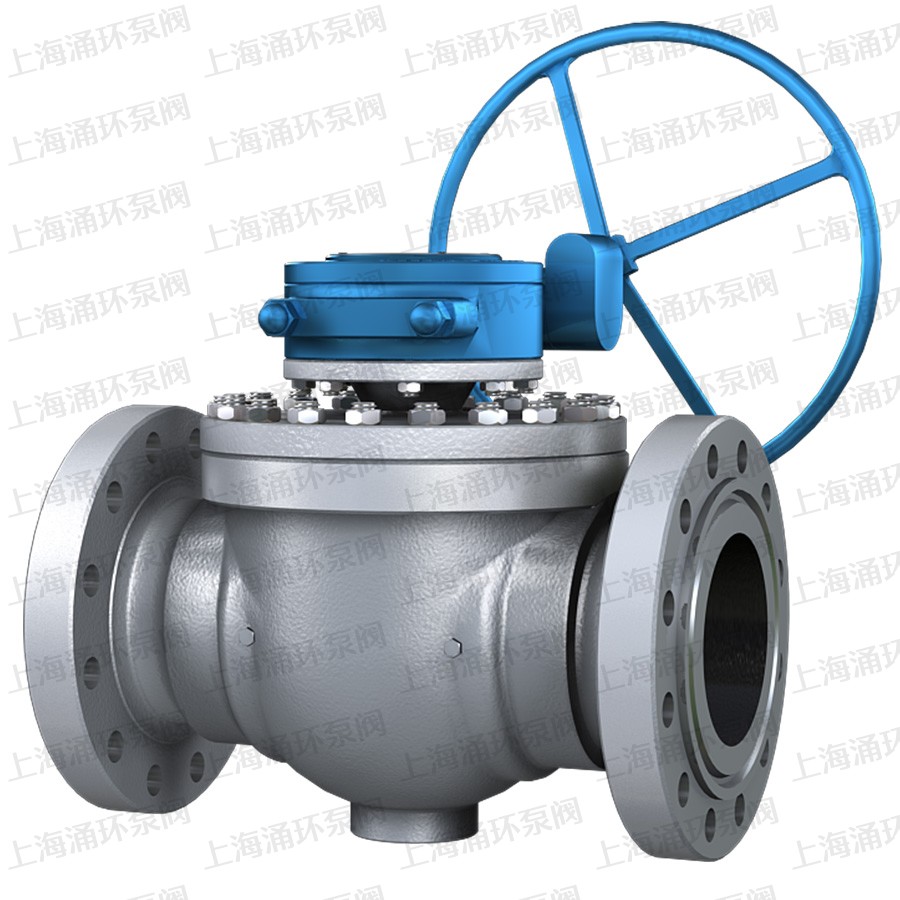

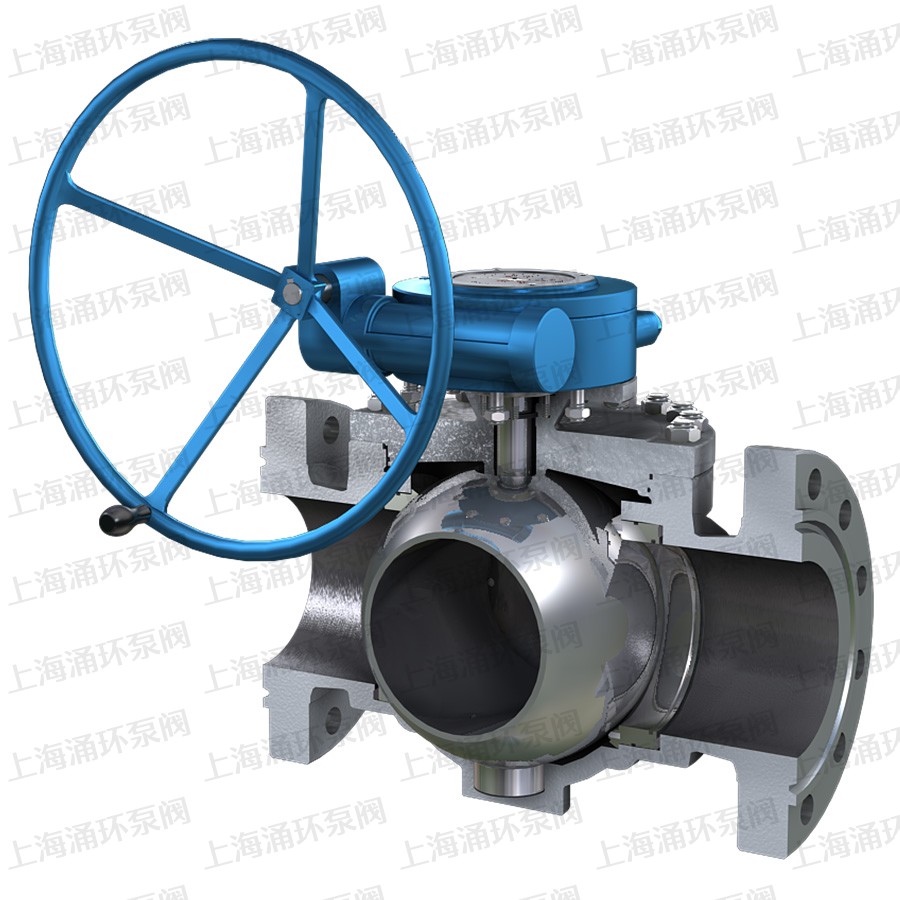

顶装式铸钢球阀

顶装式铸钢球阀
  • 顶装式铸钢球阀
  • 顶装式铸钢球阀
  • 顶装式铸钢球阀
  • 顶装式铸钢球阀
  • 顶装式铸钢球阀
点击图片可放大切换

概述

顶装式铸钢球阀整体式阀体设计上装式枢轴固定支持,法兰结构整体式枢轴固定球杆设计双阻塞泄放功能高强度整体式球杆结构。 确保了球体的精确定位枢轴采用防吹出保护结构2组O型密封圈,加上阀杆上的防火填料结构。 有效地防止泄露防腐蚀,低摩擦系数的轴承因可镍波纹弹簧使尼龙密封的金属阀座向球移动。 具有进口和出口双向密封功能性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封密封剂住入器设计,在紧急状态下可住入密封胶,对阀杆或阀座进行密封采用独特的阀座可缩回技术。 在线可更换球杆。阀杆密封圈金属阀座及波纹弹簧扭矩减少到最小,便于电动阀门操作球杆与阀体有效接触的,性能优越的防静电接地设备预置驱动装置平台及螺孔,随时可装配驱动装置防火功能;当阀座烧坏或损坏时,金属阀座自动贴紧球体,阀座和球体之间较小的泄漏。

顶装式铸钢球阀性能规范

口径: A2〞-24〞
压力: A150~1500Lb
整体铸钢阀体
浮动/固定球设计,通径/缩径
防静电设计
防阀杆吹出
防火设计
紧急密封加注
设计标准: ASME B16.34/API 6D
结构长度标准: ASME B16.10
法兰尺寸标准: ASME B16.5
对焊端标准: AW End ASME B 16.25
检测标准: API 598
防火测试:API 607/API6FA
符合NACE MR-01-75规范

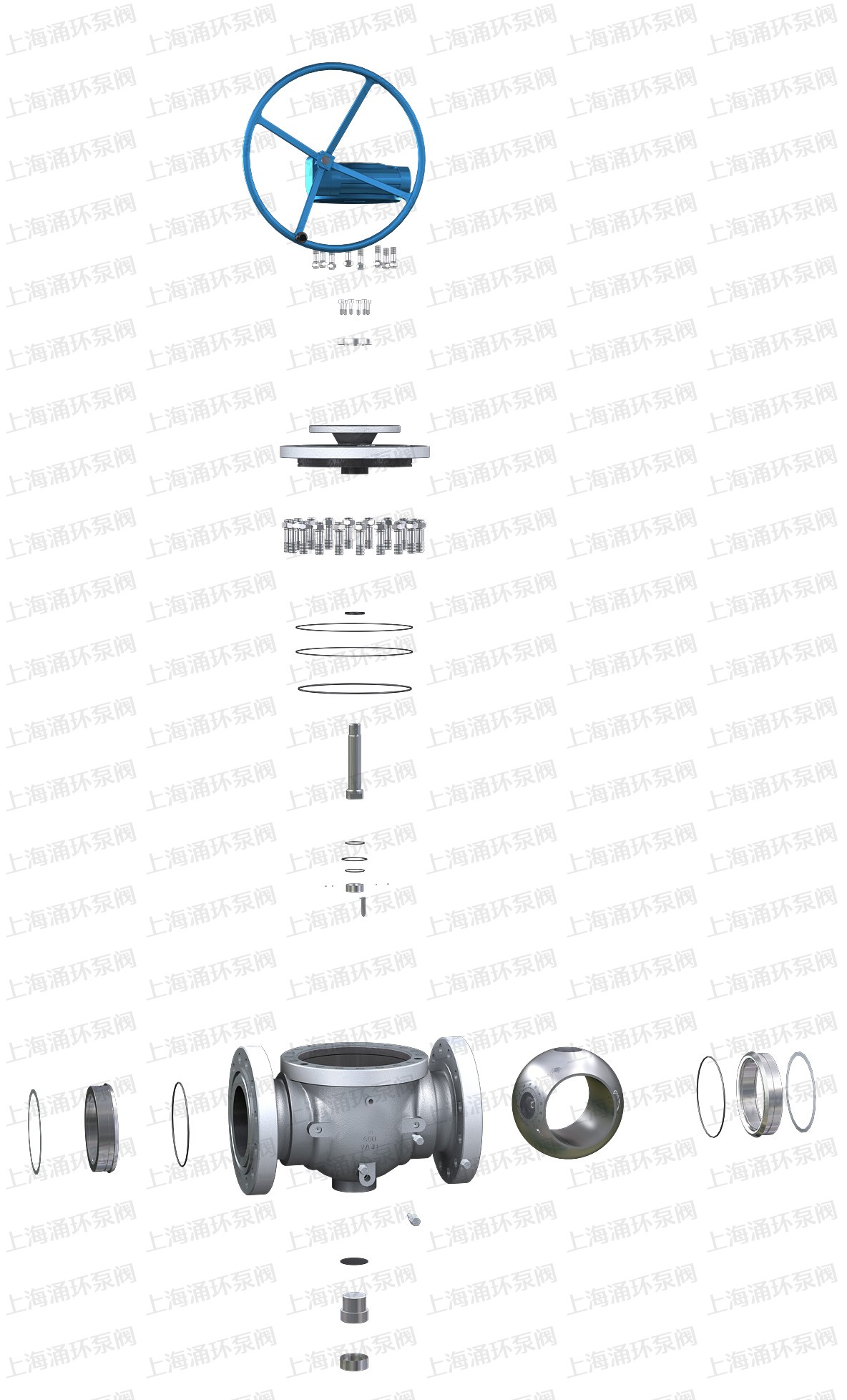

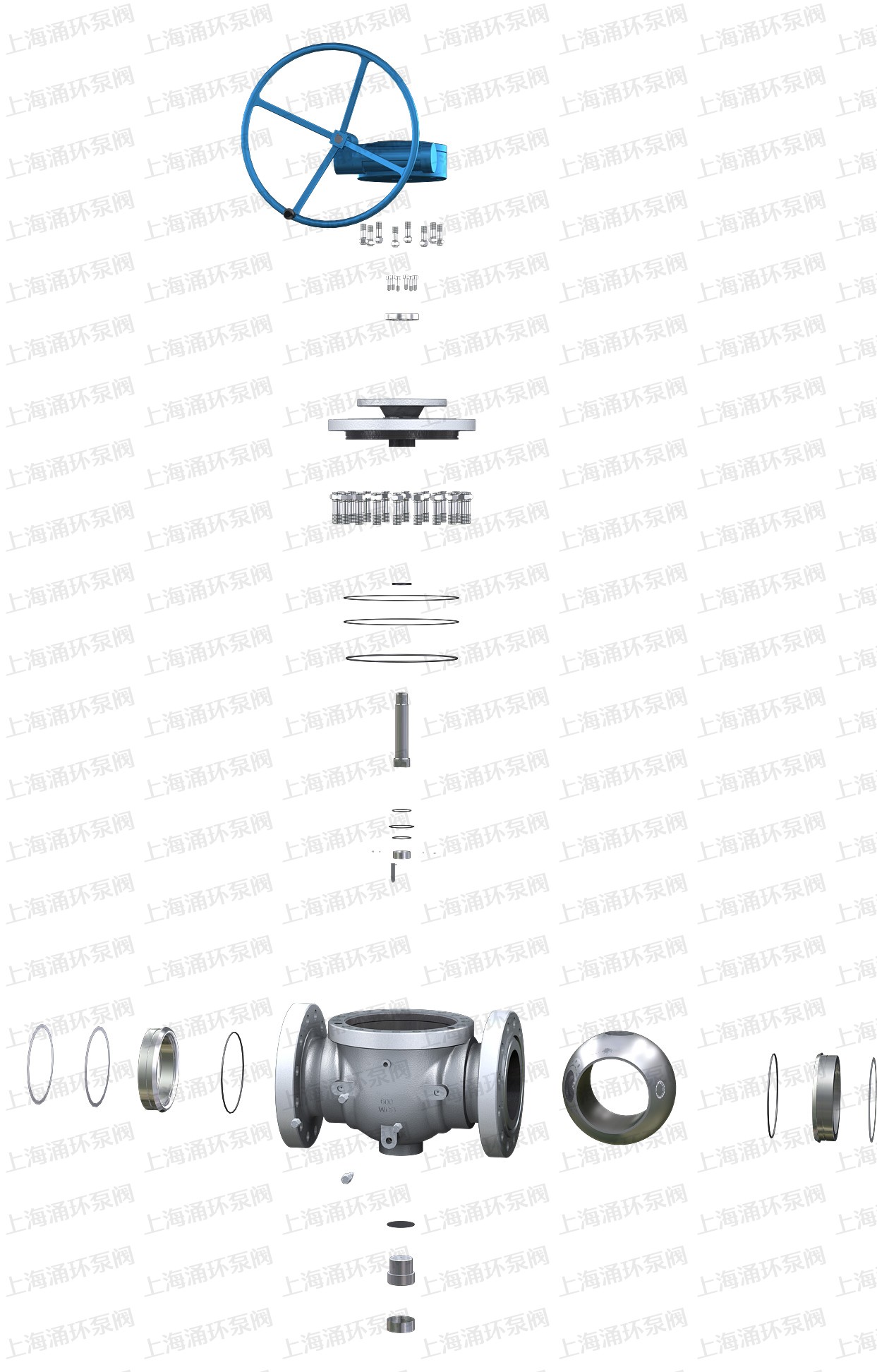

顶装式铸钢球阀 主要零部件材料

序号 零件名称 材质
1 阀体 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
2 阀座弹簧 Inconel X-7505 SS304 SS316
3 阀座圈 ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
4 阀座 PTFE RPTFE PEEK PPL
5 ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
6 O型圈 NBR Viton
7 垫圈 PTFE
8 垫片 Stainless Steel+ PTFE SS316+PTFE
9 定位块 PTFE SS304+Garphite SS316+Garphite
10 端盖 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
11 填料 PTFE Garphite
12 压盖法兰 A216-WCB A351-CF8
13 销子 1045 A182-F304, F316, F316L, F6, F51
14 阀杆 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
15 支架 A216-WCB
16 螺母 ASTM 194-2H, 2HM, 8,8M
17 螺栓 ASTM 194-B7,,B7M, B8,B8M
18 排气阀 1020+ZN A182-F304, F316, F316L,
19 吊耳 1020
20 注脂 1020+ZN A182-F304, F316, F316L,
21 Stainless Steel
22 压紧圈 1045+N A182-F304, F316, F316L,
23 阀座弹簧 1045+N A182-F304, F316, F316L
24 垫片 1045+N A182-F304, F316, F316L1
25 底座 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
26 垫片 PTFE SS304+Garphite
27 压紧螺母 ASTM 194-2H, 8,
28 压紧螺栓 A182-F6, F304
29 排污阀 1020+ZN A182-F304, F316, F316L,

主要外形尺寸 CLASS 150

Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight   (kg)
2 51 292 170 76 285 46
3 76 356 210 95 285 83
4 102 432 250 115 400 156
6 152 559 265 140 400 256
8 203 660 355 172 *400 453
10 254 787 385 203 *600 522
12 305 838 400 242 *600 747
14 337 889 450 267 *600 959
16 387 991 510 299 *600 1220
18 438 1092 565 318 *600 1640
20 489 1194 620 349 *600 2118
24 591 1397 680 407 *700 2950

主要外形尺寸 CLASS 300

Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg)
2 51 292 170 83 285 49
3 76 356 210 105 285 87
4 102 432 250 127 400 164
6 152 559 265 159 *400 272
8 203 660 355 191 *500 479
10 254 787 385 222 *600 657
12 305 838 400 261 *600 783
14 337 889 450 292 *600 1007
16 387 991 510 324 *600 1281
18 438 1092 565 356 *700 1722
20 489 1194 620 388 *700 2224
24 591 1397 680 457 *760 3100

主要外形尺寸 CLASS 150

Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg)
2×1-1/2 38 51 292 165 76 265 41
3×2 51 76 356 170 95 285 58
4×3 76 102 432 210 115 285 104
6×4 102 152 559 250 140 400 228
8×6 152 203 660 265 172 *400 320
10×8 203 254 787 355 203 *500 536
12×10 254 305 838 385 242 *600 685
14×12 305 337 889 400 267 *600 840
16×14 337 387 991 450 299 *600 1070
18×16 387 438 1092 510 318 *600 1430
20×18 438 489 1194 565 349 *700 1850
24×20 489 591 1397 620 407 *700 2450

主要外形尺寸 CLASS 300

Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg)
2×1-1/2 38 51 292 165 83 265 44
3×2 51 76 356 170 105 285 62
4×3 76 102 432 210 127 285 110
6×4 102 152 559 250 159 400 243
8×6 152 203 660 265 191 *400 343
10×8 203 254 787 355 222 *500 559
12×10 254 305 838 385 261 *600 725
14×12 305 337 889 400 292 *600 890
16×14 337 387 991 450 324 *600 1120
18×16 387 438 1092 510 356 *600 1480
20×18 438 489 1194 565 388 *700 1960
24×20 489 591 1397 620 457 *760 2650

主要外形尺寸 CLASS 600 *Gear Operated

Size in d (mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 292 180 83 285 52
3 76 356 220 105 285 92
4 102 432 260 137 400 173
6 152 559 275 175 *400 285
8 203 660 370 210 *400 504
10 254 787 398 254 *600 680
12 305 838 410 280 *700 819

主要外形尺寸 CLASS 900

Size in d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 368 190 108 760 60
3 76 381 230 121 1140 100
4 102 457 270 146 *400 204
6 152 610 320 191 *500 420
8 203 737 375 235 *600 644
10 254 838 440 273 *700 943
12 305 965 498 305 *700 1295

主要外形尺寸 CLASS 1500

Size in d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 368 195 108 760 69
3 76 470 233 134 *400 133
4 102 546 276 156 *500 253
6 146 705 324 197 *600 667
8 194 832 397 242 *700 865
10 241 991 462 292 *700 1375
12 289 1130 493 337 *760 2175

主要外形尺寸 CLASS 600

Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 292 174 83 265 46
3×2 51 76 356 180 105 285 74
4×3 76 102 432 220 137 760 120
6×4 102 152 559 260 178 1140 249
8×6 152 203 660 275 210 *500 380
10×8 203 254 787 370 254 *600 587
12×10 254 305 838 398 280 *600 752

主要外形尺寸 CLASS 900

Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 368 182 108 760 54
3×2 51 76 381 190 121 760 80
4×3 76 102 457 230 146 1140 148
6×4 102 152 610 270 191 *400 305
8×6 152 203 737 320 235 *500 552
10×8 203 254 838 375 273 *600 748
12×10 254 305 965 440 305 *700 1048

主要外形尺寸 CLASS 1500

Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 368 189 108 760 63
3×2 51 76 470 195 134 760 95
4×3 76 102 546 233 156 *400 183
6×4 102 146 705 276 197 *500 359
8×6 146 194 832 324 242 *600 794
10×8 194 241 991 397 292 *700 1070
12×10 241 289 1130 462 337 *700 1540

铸钢球阀概述

铸钢球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。铸钢球阀一般分为手柄铸钢球阀,气动铸钢球阀,电动铸钢球阀,铸铁球阀,不锈钢球阀,全铜球阀等。铸钢球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

温馨提示:“顶装式铸钢球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
