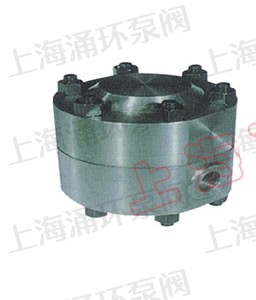

HRW150 高温高压圆盘式

HRW150 高温高压圆盘式
  • HRW150 高温高压圆盘式
点击图片可放大切换

用于高温高压的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。

结构特点

1、在工作压力范围内,无需调整,节能效果显著。
2、抗蚀性强,动作可靠,经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水,排量大,漏气率小。
4、阀内部装有自动清除装置,皇冠式阀片,密封极为可靠。蒸汽保湿装置,高效节能。

主要外型及连接尺寸

产品型号 公称通径
DN(mm)
连接方式 最高允许
温度(℃)
阀体材质 外形尺寸(mm)
L H1 H2 W
HRF3 15 法兰 500 WCB 230 78 35 135
20 法兰 500 WCB 230 78 35 135
25 法兰 500 WCB 230 78 35 135
HRW3 15 承插焊 500 WCB 130 78 35 135
20 承插焊 500 WCB 130 78 35 135
25 承插焊 500 WCB 130 78 35 135
HR3 15 内螺纹1/2" 500 WCB 130 78 35 135
20 内螺纹1/2" 500 WCB 130 78 35 135
25 内螺纹1/2" 500 WCB 130 78 35 135
HRF150
CS49H-160V
15 法兰 500 WCB 400 122 58 228
20 法兰 500 WCB 400 122 58 228
25 法兰 500 WCB 400 122 58 228
32 法兰 500 WCB 400 122 58 228
40 法兰 500 WCB 400 122 58 228
50 法兰 500 WCB 400 122 58 228
HRW150
CS49H-160V
15 承插焊 500 WCB 220 122 58 228
20 承插焊 500 WCB 220 122 58 228
25 承插焊 500 WCB 220 122 58 228
32 承插焊 500 WCB 320 122 58 228
40 承插焊 500 WCB 320 122 58 228
50 承插焊 500 WCB 320 122 58 228
温馨提示:“HRW150 高温高压圆盘式”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
