自由浮球式蒸汽疏水阀适用于蒸汽供热设备及蒸汽管路上,能自动排除凝结水,阻止蒸汽泄漏,并能自动排除空气,广泛应用于化工、炼油、电力、轻纺、造纺待工矿企业，尤其对压力低、排量大和温度稳定性要求高，不宜滞存凝结水的蒸汽设备更为适用。
结构特点及工作原理
疏水阀未开始工作时，自由式半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管注入阀体，当蒸汽体积增加到一定程度时，浮力便半浮球上浮，在蒸汽压力作用下，半浮球排向疏水喷咀将其封闭，阻止了蒸汽外逸，当大量凝结水进入阀体时，半浮球内蒸汽体积减少，半浮球在自身策略作用下落，半浮球脱离疏水喷嘴，完成了一个二作循环。缓而周而复始运动，起动自动排水排气的目的。
主要性能范围
| 公称压力 PN(Mpa) |
试验压力 PS(Mpa) |
最高工作压力 DMO(Mpa) |
最高工作温度 TMO( ℃ ) |
适用介质 | 漏汽率 | 最高背压率 (%) |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽、凝结水 | ≤ 0.5 | 85 |
主要外型及连接尺寸
| 型号 | 公称通径 DN(mm) |
L | H | D | D1 | D2 | b | f | Z- Φ d | 型号 | 公称通径 DN(mm) |
L | H | H1 | ||||||||||
|
15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4- Φ 14 |
|
15 | 155 | 142 | 80 | ||||||||||
| 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4- Φ 14 | 20 | 155 | 142 | 80 | ||||||||||||
| 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 | 25 | 155 | 142 | 80 | ||||||||||||
| 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4- Φ 18 | 32 | 180 | 200 | 105 | ||||||||||||
| 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4- Φ 18 | 40 | 180 | 200 | 105 | ||||||||||||
| 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 | 50 | 180 | 200 | 105 |

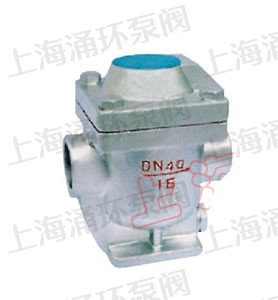

温馨提示：“CS15H 自由半浮球式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
