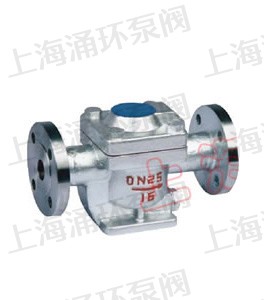

CS45H 自由半浮球式蒸汽疏水阀

CS45H 自由半浮球式蒸汽疏水阀
  • CS45H 自由半浮球式蒸汽疏水阀
点击图片可放大切换

自由半浮球式疏水阀是机械型疏水阀中工作性能,它的内部结构只有一个半浮球式的球桶为活动部件,开口朝下,半浮球式的球桶外圆经过精细研磨,整个球面都可为密封面。使用寿命长,能抗水锤,没有易损件,经久耐用,无蒸汽泄漏,节能效果好。该疏水阀广泛用于蒸汽加热设备,蒸汽管网凝结水回收系统。

工作原理
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。由于阀座处于水封隔离,水汽分开,工作时无蒸汽泄漏。

主要性能以及零部件

部 件 名 称 材 料 性 能
阀 体、阀 盖 WCB 最小过冷度 0 ℃ --3 ℃
半 浮 球 304 最高允许背压 80 ﹪
阀 座 3cr13 铸钢阀体最高允许温度 425 ℃
过 滤 网 304


型号 规格 外型尺寸表

型 号 通径

( mm )
连接方式
外形尺寸
L H1 H2 W
CS15H--16C 15 螺纹 170 75 93 120
20 170 75 93 120
25 170 75 93 120
32 210 95 115 160
40 210 95 115 160
50 210 95 115 160
CS45H—16C 15 法兰 230 75 93 120
20 230 75 93 120
25 230 75 93 120
32 270 95 115 160
40 270 95 115 160
50 270 95 115 160
CS45H--16C-(AA) 65 法兰 380 177 172 290
80 380 177 172 290
100 380 177 172 290
温馨提示:“CS45H 自由半浮球式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
