CS11H(A型) 自由浮球式蒸汽疏水阀

CS11H(A型) 自由浮球式蒸汽疏水阀

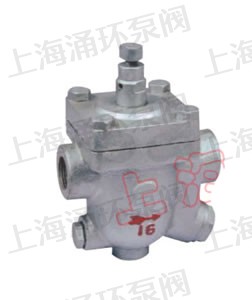

  • CS11H(A型) 自由浮球式蒸汽疏水阀
点击图片可放大切换

疏水阀是自动侧门,尤其对压力低、排水量低和温度确定性要求高,不宣带存凝结水的蒸汽设备更为适用。

工作原理
本产品根据浮力的原理,使测体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用.

结构特点
1、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
2、能连续排水、性能稳定、排水量大、漏水量小。
3、能排连续饱和水,至使设备凝结水滞存量较少、升温快,加热温度稳定。

主要外型尺寸

型号 CS11H-A 型 -150Lb
口径 DN 15 20 25
L 120 120 120
H 170 170 170
H1 80 80 80


主要外型尺寸

型号 (DN) 公称通径 L H D T G C n- Φ d
CS41H-150Lb 1/2" 15 210 175 89 12 35 60.5 4-15
3/4" 20 210 175 98 12 43 70 4-15
1" 25 210 175 108 12 51 79.5 4-15
CS41H-300Lb 1/2" 15 210 175 95 15 35 68.5 4-15
3/4" 20 210 175 117 16 43 62.5 4-19
1" 25 210 175 124 18 51 89 4-19


住要外型尺寸:

型号 (DN) 公称通径 公称压力 外形尺寸
L D D1 D2 f b Z- Φ d
CS41H-16/25-3NL 16 1.6、2.5 160 95 65 45 2 14 4- Φ 1 4
20 1.6、2.5 160 105 75 55 2 14 4- Φ 1 4
25 1.6、2.5 160 115 85 65 2 14 4- Φ 1 4
32 1.6、2.5 250 140 100 78 2 16 4- Φ 18
40 1.6、2.5 250 150 110 85 3 16 4- Φ 18
50 1.6、2.5 250 165 125 100 3 16 4- Φ 18


主要外型尺寸

型号 (DN) 公称通径 公称压力PN(Mpa) 曹螺纹 G/ln 外形尺寸 (mm)
CS11H-16/25-3NL 15 1.5 、2.5 G1/2 125
20 1.5 、2.5 G3/4 125
25 1.5 、2.5 G1/2 125
32 1.5 、2.5 G1 1 / 4 200
40 1.5 、2.5 G1 1 / 3 200
50 1.5 、2.5 G2 200
温馨提示:“CS11H(A型) 自由浮球式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-62249769    传真:021-62249769
