Z11锻钢闸阀

Z11锻钢闸阀

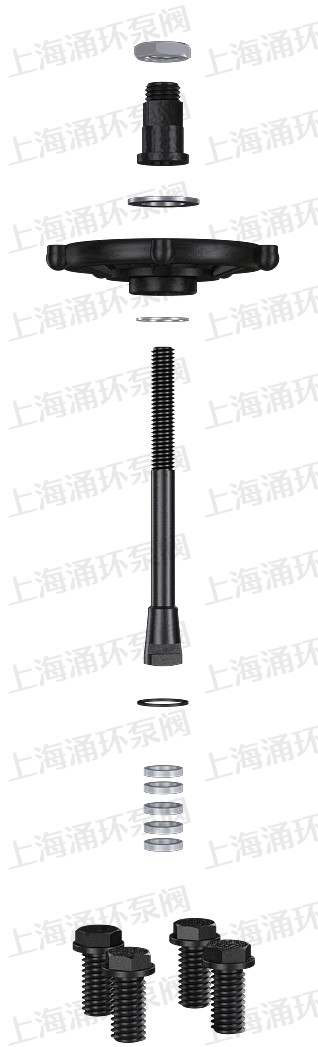

  • Z11锻钢闸阀
  • Z11锻钢闸阀
  • Z11锻钢闸阀
  • Z11锻钢闸阀
  • Z11锻钢闸阀
点击图片可放大切换

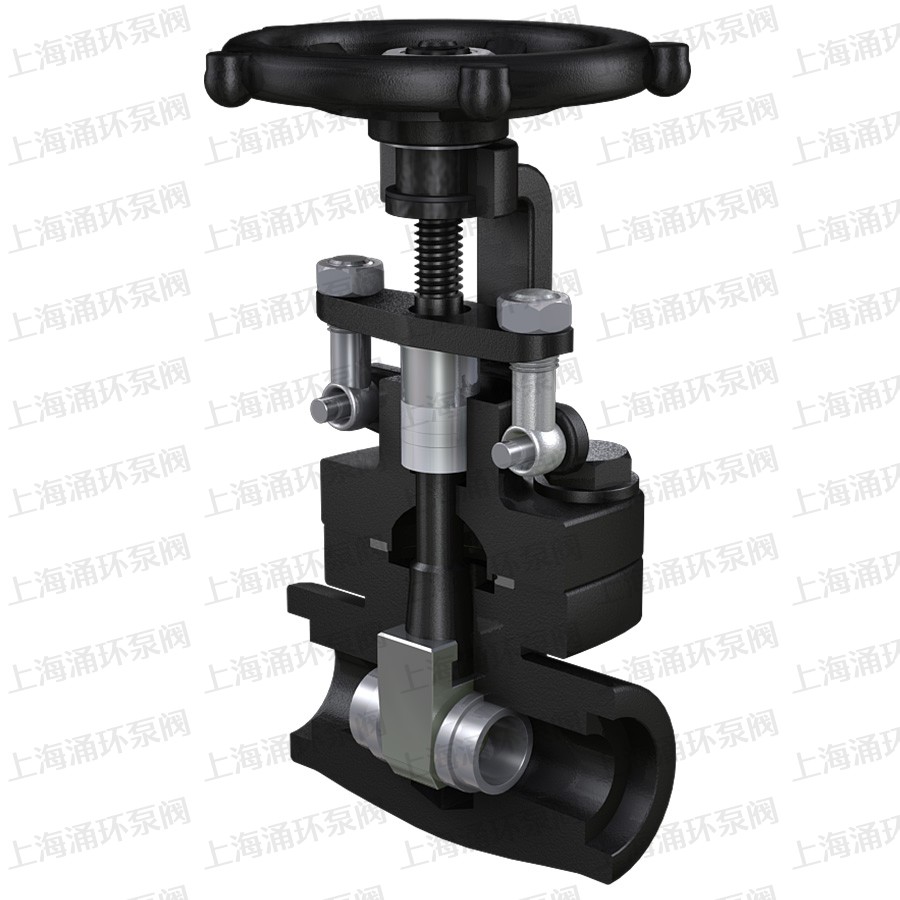

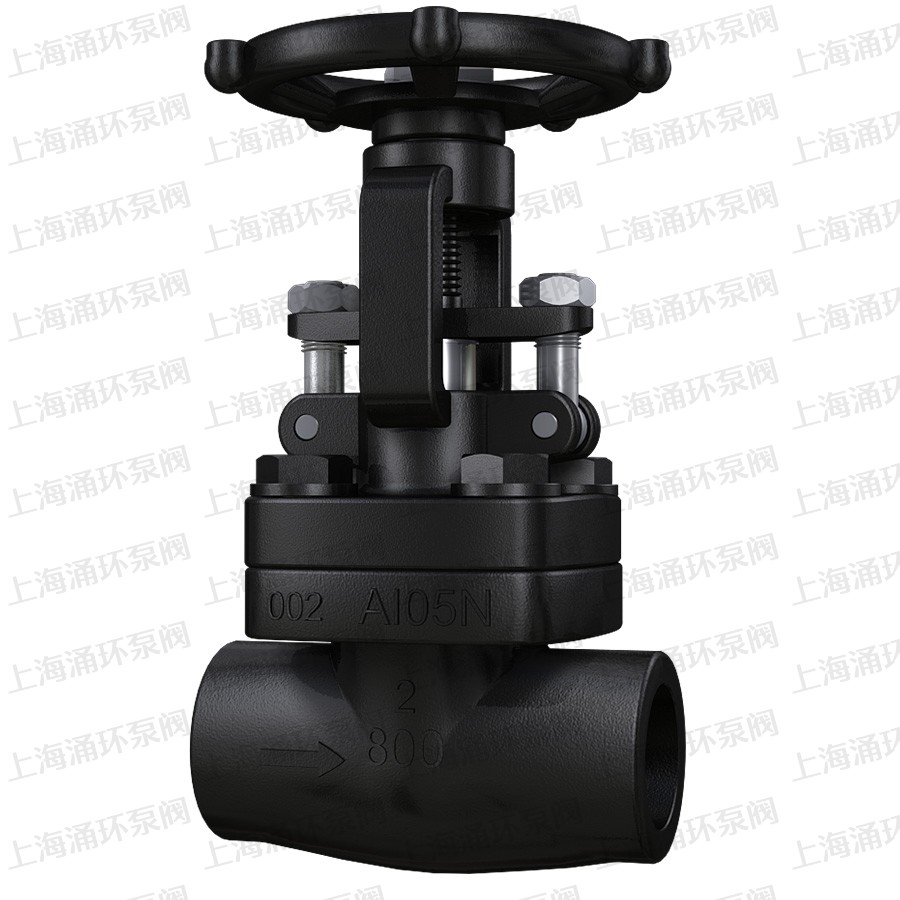

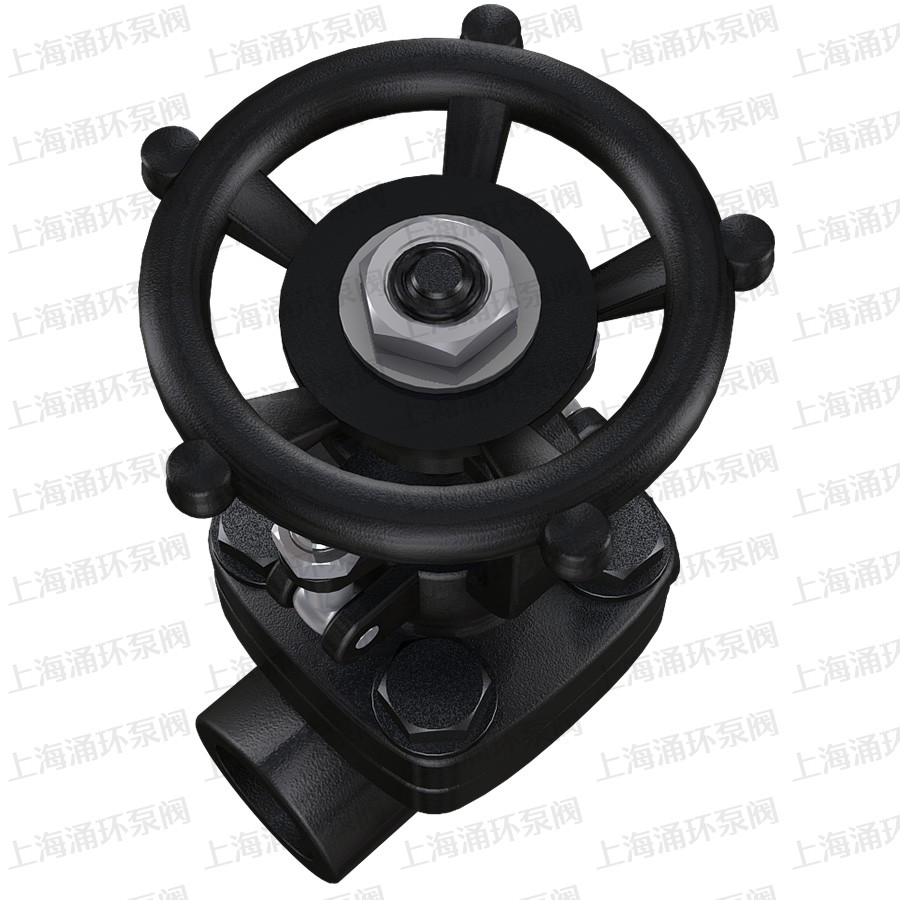

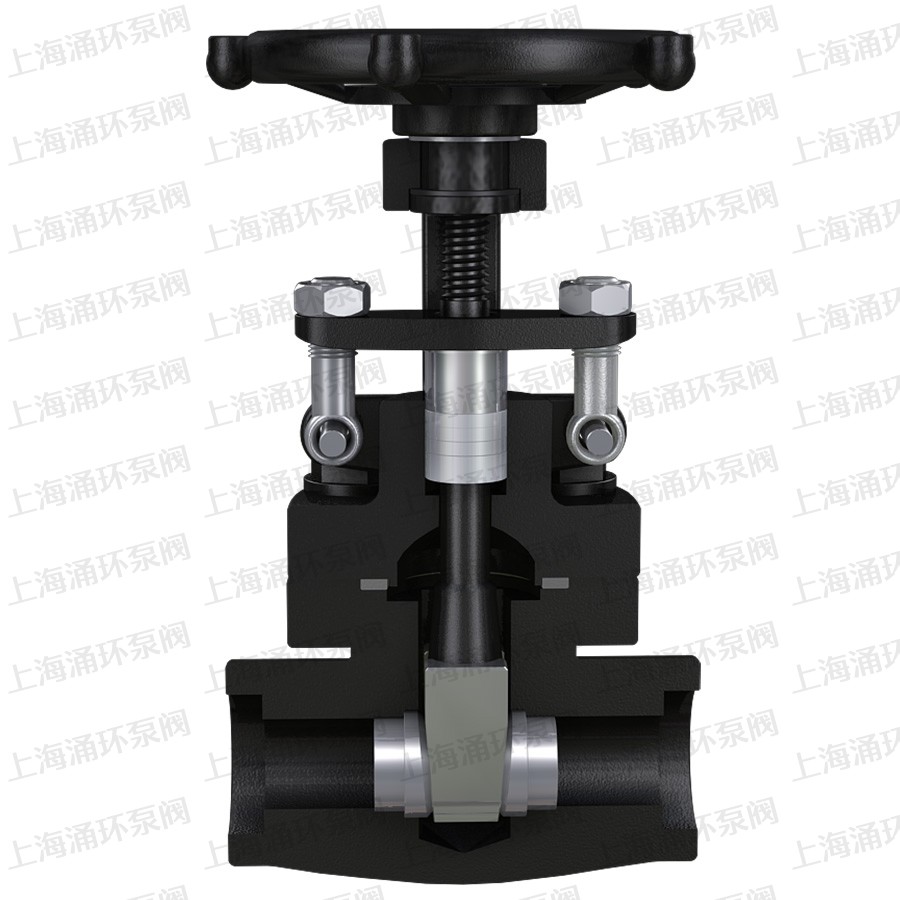

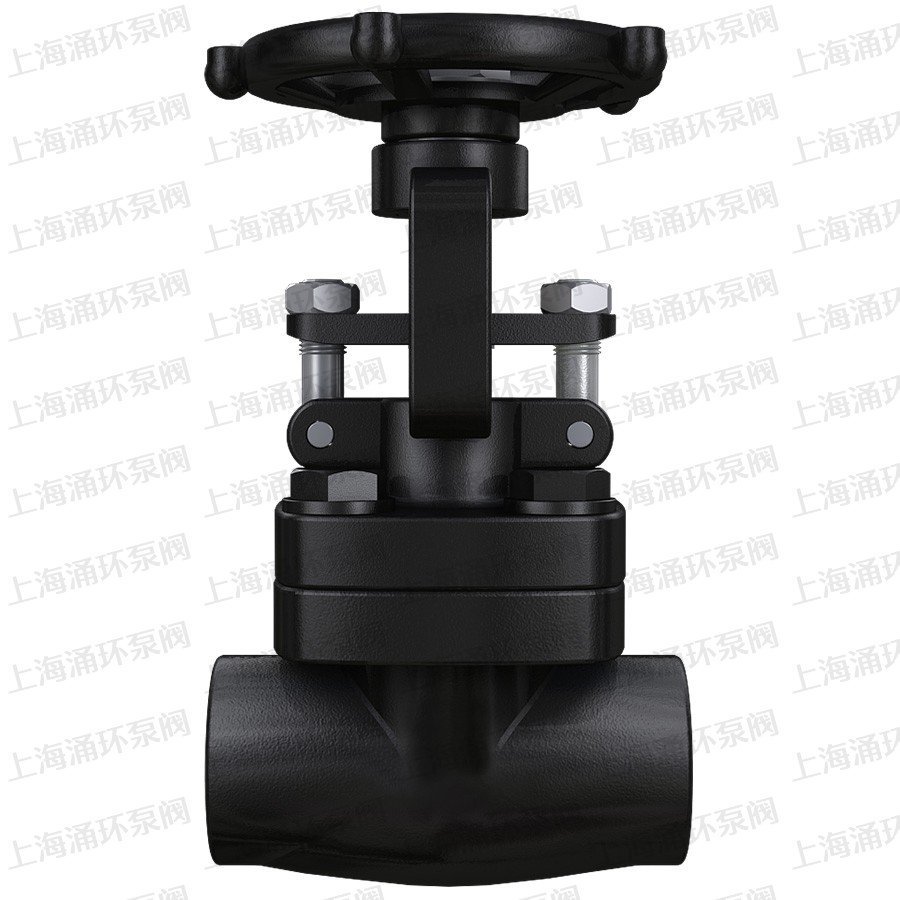

产品用途

Z11锻钢闸阀适用于 Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

应用规范

制造按API STD.602
连接端
承插口尺寸按ANSI B16.11 螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
结构:B.B;OS&Y
主体材料:A105, F11,F22,304,316, 304L ,316L,Mone1,20号合金

ANSI 150~800Lb

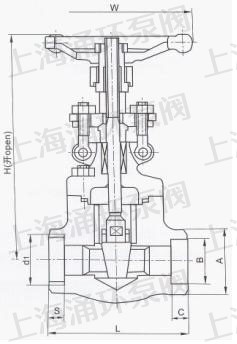

尺寸和重量 (缩孔)

规格specifications 150~800Lb
H≈ W L B C S d1(NPT) 重量(Kg)
Weight
inch DN A105
F11. F22
18-8
1/2 15 161 100 79 22.5 22.2 9.6 13.6 1/2 2.1
3/4 20 161 100 92 28.5 27.7 12.7 13.9 3/4 2.3
1 25 196 125 111 34.5 34.5 12.7 17.3 1 4.3
1 1/2 40 244 160 121 50.5 49.1 12.7 18.4 1 1/2 6.9
2 50 286 180 140 63 62 17.5 19.2 2 10.8

订货号(WCB,WC6,WC9)

主体材料
Main Body material
内件代号Trim code
1 2 3 4 5 6 7 9 8
Cr13/Cr13 STL/STL Cr13/STL Mone1/ Mone1 18-8/ STL 18-8/18-8 H.C/H.C 304/304 20号/20号
A105 Z8S1C Z8S2C Z8S3C Z8S4C Z8S5C   Z8S7C Z8S9C
F11   Z8S2H
F22   Z8S2V
304   Z8S2P     Z8S5P Z8S6P Z8S7P
316   Z8S2R     Z8S5R Z8S6R Z8S7R
304L   Z8S2S     Z8S5S Z8S6S Z8S7S
316L   Z8S2L     Z8S5L Z8S6L Z8S7L
Mone1       Z8S4M
20号                 Z8S8N

说明:1、如采用螺纹连接,连接单元“S”用“T”表示。
2、如进口端采用承插焊,出口端采用螺纹,则连接单元“S”用“U”表示。

ANSI 900~1500Lb

应用规范

1、设计制造按BS5352
2、连接端
3、承插口尺寸按ANSI B16.11
螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
4、结构:B.B;OS&Y
5、主体材料:A105, F11,F22,304,316, 304L ,316L,

尺寸和重量 (缩孔)

规格
specifications
900~1500Lb
H≈ W L B C S d1
(NPT)
重量
(Kg)
Weight
inch DN A105
F11. F22
18-8
1/2 15 322 180 140 22.5 22.2 9.6 13.6 1/2 13
3/4 20 322 180 140 28.5 27.7 12.7 13.9 3/4 13
1 25 322 180 140 34.5 34.5 12.7 17.3 1 15
1 1/2 40 414 200 178 50.5 49.1 12.7 18.4 1 1/2 24
2 50 508 300 216 63 62 17.5 19.2 2 44

订货号(WCB,WC6,WC9)

主体材料
Main Body material
内件代号Trim code
1 2 3 4 5 6 7 9
Cr13/Cr13 STL/STL Cr13/STL Mone1/ Mone1 18-8/ STL 18-8/18-8 H.C/H.C 304/304
A105 Z15S1C Z15S2C Z15S3C Z15S4C Z15S5C   Z15S7C Z15S9C
F11   Z15S2H
F22   Z15S2V
304   Z15S2P     Z15S5P Z15S6P Z15S7P
316   Z15S2R     Z15S5R Z15S6R Z15S7R
304L   Z15S2S     Z15S5S Z15S6S Z15S7S
316L   Z15S2L     Z15S5L Z15S6L Z15S7L

说明:
如采用螺纹连接,连接单元“S”用“T”表示。
如进口端采用承插焊,出口端采用螺纹,则连接单元“S”用“U”表示。

锻钢闸阀

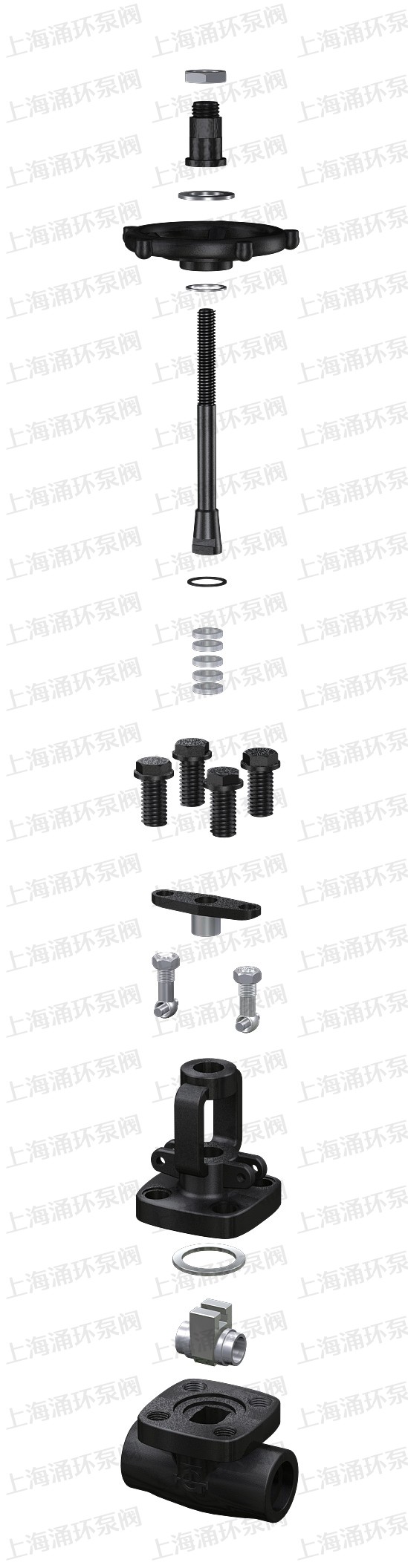

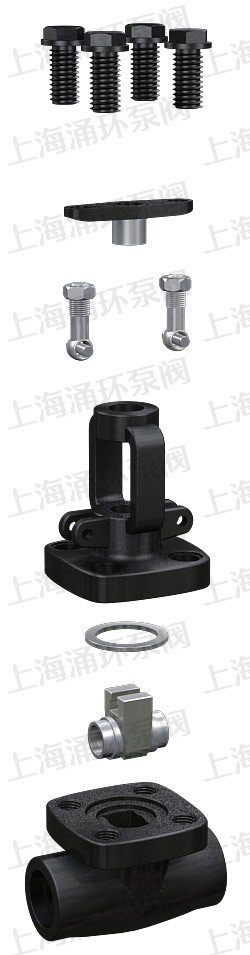

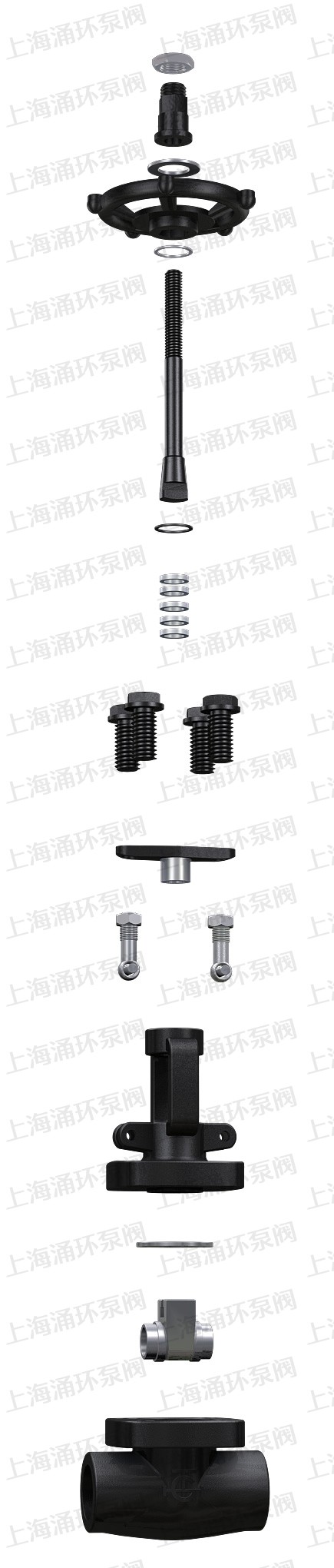

锻钢闸阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

温馨提示:“Z11锻钢闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-62249769    传真:021-62249769
