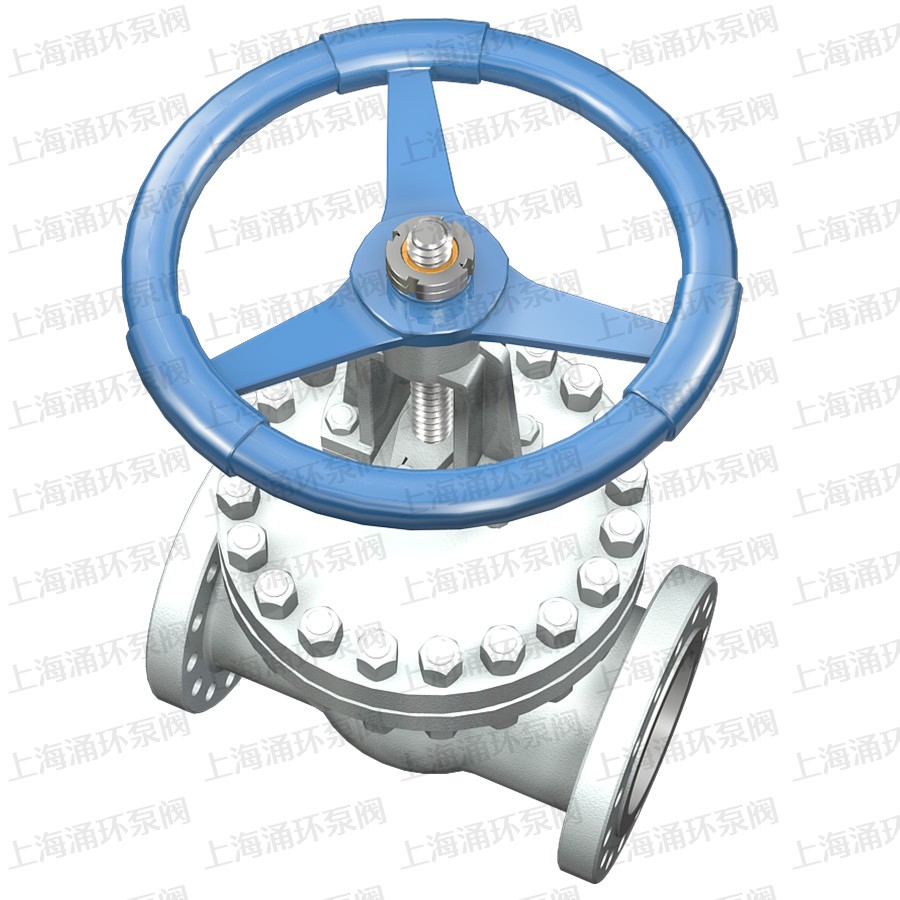

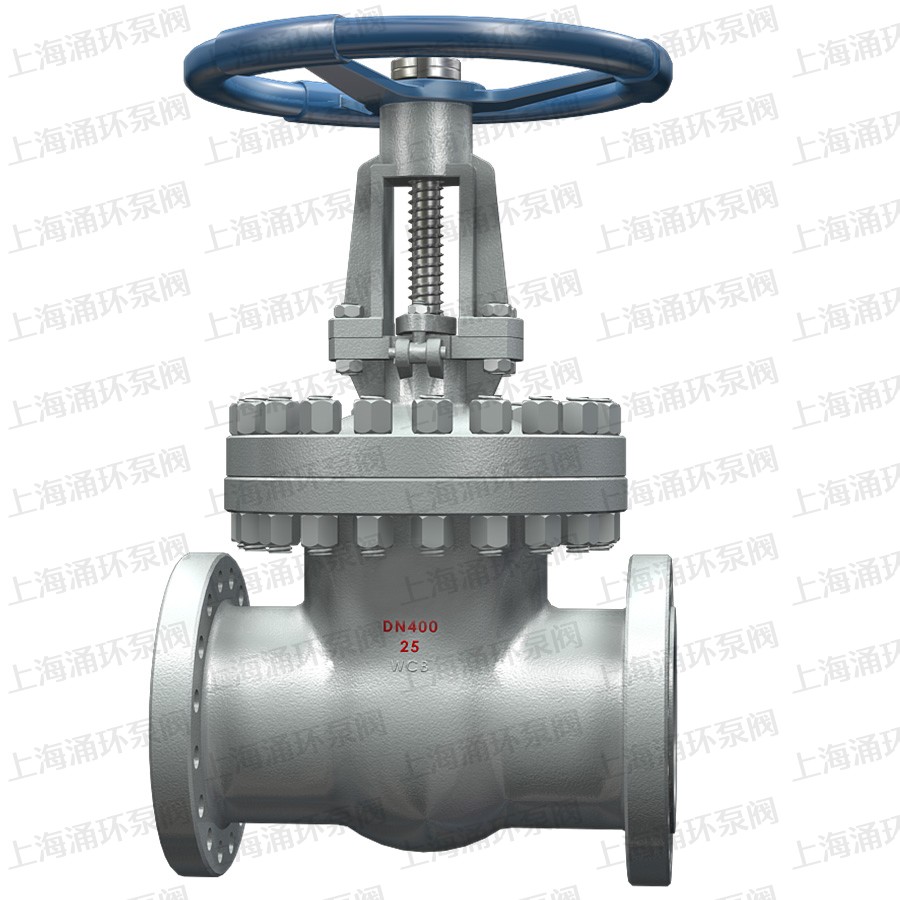

Z41H 法兰闸阀

Z41H 法兰闸阀
  • Z41H 法兰闸阀
  • Z41H 法兰闸阀
  • Z41H 法兰闸阀
  • Z41H 法兰闸阀
  • Z41H 法兰闸阀

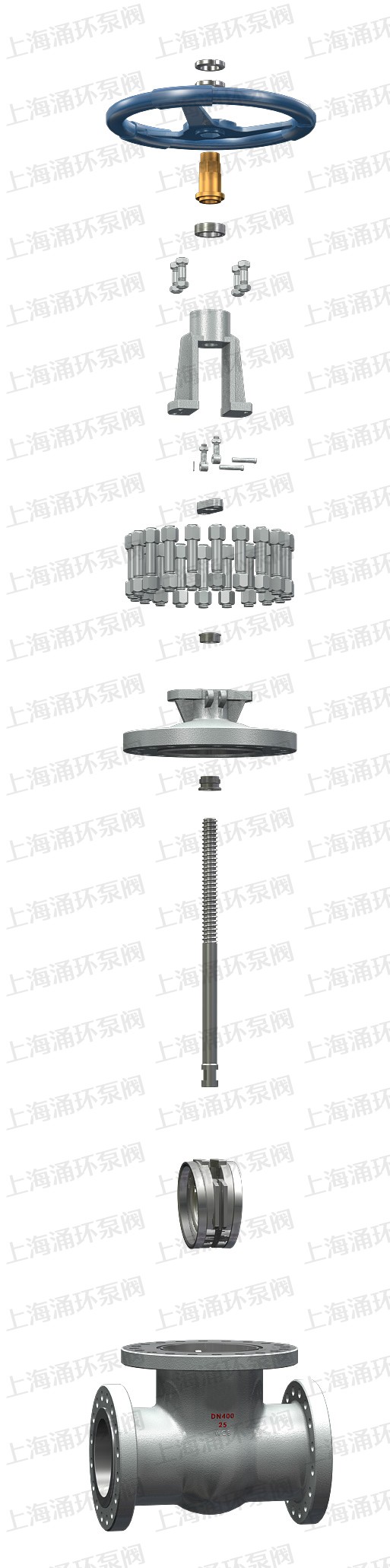

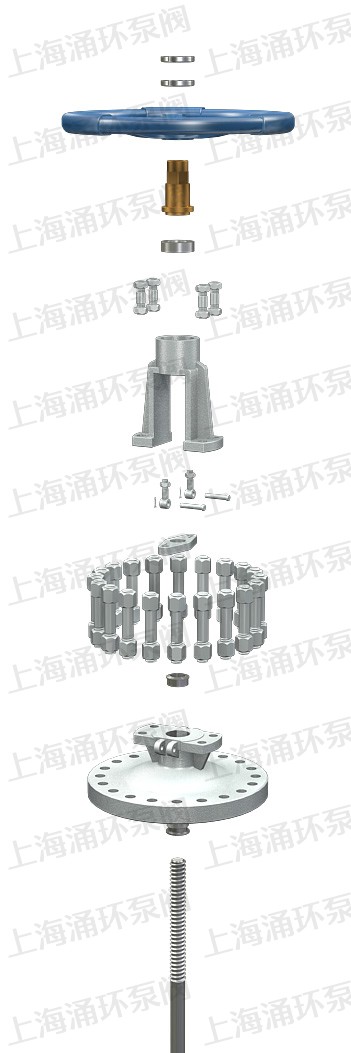

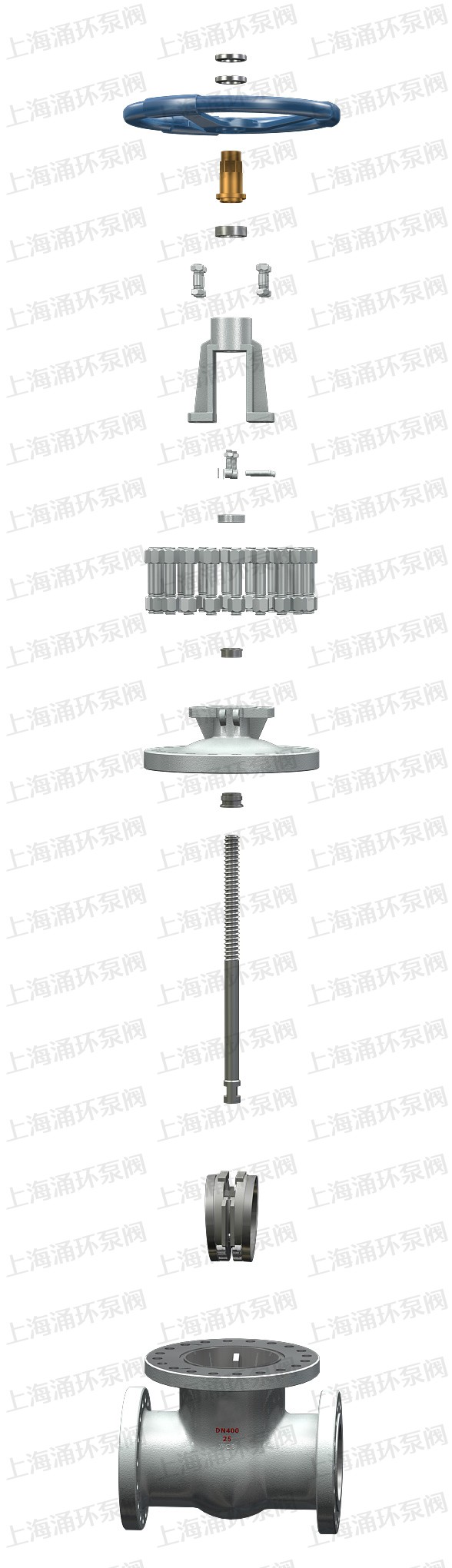

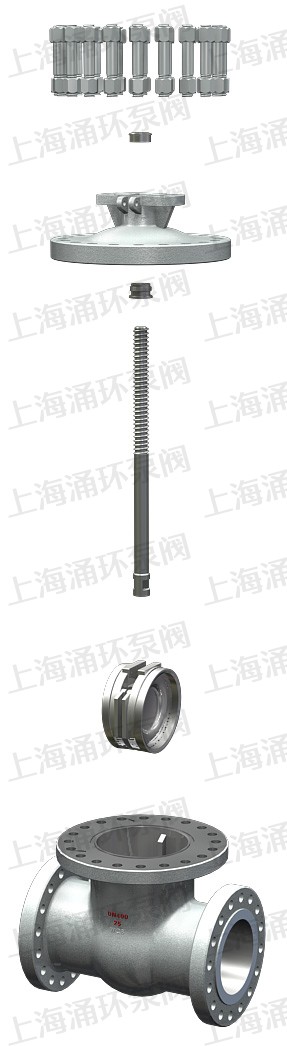

点击图片可放大切换

高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

结构特点

1、符合国内外相关标准
2、密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

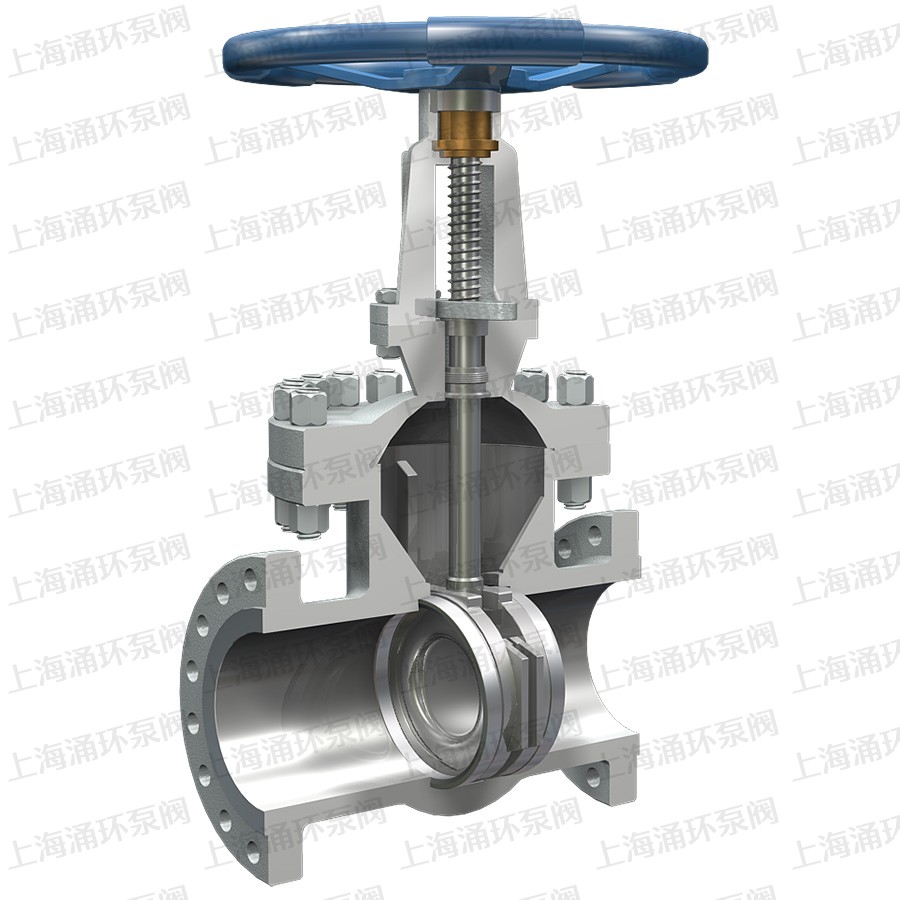

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

执行标准 Administer Standard

设计与制造
Design and Manufacture
结构长度
Face To Face
法兰尺寸
Flange Dimension
压力-温度
Pressure   Temperature Lating
试验-检验
spection And Test
GB122234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092


压力试验  Pressure Test

公称压力
NominalPressure
1.6 2.5 4.0 6.4 10.0 16.0
强度试验
Shell Test
2.4 3.8 6.0 9.6 15.0 24.0
水密封试验
Water Seal Test
1.8 2.8 4.4 7.0 11.0 18.0
上密封试验
Backseat Test
1.8 2.8 4.4 7.0 11.0 18.0
气密封试验
Air Seal Test
0.4-0.7

主要零件材料及性能 Main Part Materials and Property
体、盖、板
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片
Sealing Shim
填料
Packing
工作温度
Working Temperature
适用介质
Suitable Medium
WCB 2Cr13 13Cr STL 木体材料 With Body Material 尼龙 Nylon 增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE ≤425 水 蒸汽 油品 Water Steam Oil Goods
WC1 38CrMoAl 25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 硝酸类
Nitric acid
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 醋酸类
Acetic acid
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti




规格  主要尺寸和重量   Size Main Dimensions and Weight
1.6MPa DN L D D1 D2 b n-φd H D0 重量Weight
凸面法兰
RF

Z40H
Z40Y
Z40W
Z40F
Z40N


Z41H
Z41Y
Z41W
Z41F
Z41N


16C
16P
16R
16I
15 130 95 65 45 14 4-14 170 120 5
20 150 105 75 55 14 4-14 190 140 6.5
25 160 115 85 65 14 4-14 205 160 9
32 180 135 100 78 16 4-18 270 180 12
40 200 145 110 85 16 4-18 310 200 36.5
50 250 160 125 100 16 4-18 358 240 29
65 260 180 145 120 18 4-18 373 240 33
80 280 195 160 135 20 8-18 435 280 45
100 300 215 180 155 20 8-18 500 300 63
125 325 245 210 185 22 8-18 614 320 108
150 350 280 240 210 24 8-23 674 360 134
200 400 335 295 265 26 12-23 818 400 192
250 450 405 355 320 30 12-25 969 450 273
300 500 460 410 375 30 12-25 1145 560 379
350 550 520 470 435 34 16-25 1280 640 590
400 600 580 525 485 36 16-30 1452 640 850
450 650 640 585 545 40 20-30 1541 720 907
500 700 705 650 608 44 20-34 1676 720 985
600 800 840 770 718 48 20-41 1874 800 1112
700 900 910 840 788 50 24-41 2083 800 -
800 1000 1020 950 898 52 24-41 2400 950 -
900 1100 1120 1050 998 54 28-41 2950 1000 -
1000 1200 1255 1170 1110 56 28-48 3245 1000 -


电装型号 规格 尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight
2.5MPa DN L D D1 b n-φd 电装型号Electric Actuator Code L1 H D0 重量 Weight
凸面法兰
RF

Z940H
Z940Y
Z940W
Z940F


Z941H
Z941Y
Z941W
Z941F


25
25P
25R
25I
40 200 145 110 18 4-18 DZW10 590 595 365 91
50 250 160 125 20 4-18 DZW10 590 653 365 95
65 265 180 145 22 8-18 DZW10 590 665 365 99
80 280 195 160 22 8-18 DZW15 590 725 365 113
100 300 230 190 24 8-23 DZW20 590 787 365 132
125 325 270 220 28 8-25 DZW20 590 902 365 181
150 350 300 250 30 8-25 DZW30 590 955 365 206
200 400 360 310 34 12-25 DZW30 810 1105 470 257
250 450 425 370 36 12-30 DZW30 810 1343 470 317
300 500 485 430 40 16-30 DZW60 810 1516 470 412
350 550 550 490 44 16-34 DZW90 830 1678 550 750
400 600 610 550 48 16-34 DZW120 830 1849 550 1042
450 650 660 600 50 20-34 DZW120 830 1937 550 1274
500 700 730 660 52 20-41 DZW180 870 2234 320 1420
600 800 840 770 56 20-41 DZW250 870 2432 320 1522
700 900 955 875 60 24-48 DZW500 870 2489 320 1617
800 1000 1070 990 64 24-49 DZW500 1170 2643 570 -
900 1100 1180 1090 66 28-54 DZW800 1170 2935 570 -
1000 1200 1305 1210 68 28-58 DZW800 1170 3410 570 -
4.0MPa 40 200 145 110 18 4-18 DZW10 590 630 365 92
凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

40
40P
40R
40I
50 250 160 125 20 4-18 DZW10 590 691 365 95
65 280 180 145 22 8-18 DZW10 590 711 365 102
80 310 195 160 22 8-18 DZW15 590 775 365 115
100 350 230 190 24 8-23 DZW20 590 871 365 163
125 400 270 220 28 8-25 DZW20 590 948 365 190
150 450 300 250 30 8-25 DZW30 810 1028 470 219
200 550 375 320 38 12-30 DZW30 810 1325 470 373
250 650 445 385 42 12-34 DZW45 810 1400 470 480
300 750 510 450 46 16-34 DZW60 830 1653 550 686
350 850 570 510 52 16-34 DZW90 830 1791 550 821
400 950 655 585 58 16-41 DZW120 870 2092 320 1514
500 1150 755 670 62 20-48 DZW250 870 2465 320 2150
600 1350 890 795 62 20-54 DZW350 1170 - 570 -
700 1450 995 900 68 24-54 DZW500 1170 - 570 -
800 1650 1135 1030 76 24-58 DZW800 1060 - 500 -
6.4MPa 40 240 165 125 24 4-23 DZW10 590 665 365 93
凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

64
64P
64R
64I
50 250 175 135 26 4-23 DZW10 590 790 365 102
65 280 200 160 28 8-23 DZW10 590 840 365 106
80 310 210 170 30 8-23 DZW20 590 890 365 123
100 350 250 200 32 8-25 DZW20 590 1020 365 154
125 400 295 240 36 8-30 DZW30 590 1100 365 205
150 450 340 280 38 8-34 DZW30 810 1290 470 317
200 550 405 345 44 12-34 DZW60 810 1470 470 437
250 650 470 400 48 12-41 DZW90 830 1500 550 606
300 750 530 460 54 16-41 DZW90 830 1820 550 732
350 850 595 525 60 16-41 DZW120 870 2216 320 1110
400 950 670 585 66 16-48 DZW180 870 2838 320 1540
500 1150 800 705 70 20-54 DZW250 1170 3320 570 2011
600 1350 930 820 76 20-58 DZW500 1170 3684 570 -


规格  主要尺寸和重量   Size Main Dimensions and Weight
10.0MPa DN L D D1 D2 D6
b n-φd H D0 重量Weight
凹凸法兰
MFM

Z40H
Z40Y
Z40W


Z41H
Z41Y
Z41W


100P
100R 100I
15 170 105 75 55 40 20 4-14 175 160 -
20 190 125 90 68 51 22 4-18 180 160 -
25 210 135 100 78 58 24 4-18 310 180 18
32 230 150 110 82 66 24 4-23 320 200 20
40 240 165 125 95 76 26 4-23 360 200 40
50 250 195 145 112 88 28 4-25 490 240 50
65 280 220 170 138 110 32 8-25 540 240 70
80 310 230 180 148 121 34 8-25 573 280 100
100 350 265 210 172 150 38 8-30 575 320 110
125 400 310 250 210 176 42 8-34 744 360 180
150 450 350 290 250 204 46 12-34 800 400 250
200 550 430 360 312 260 54 12-41 800 500 360
250 650 500 430 382 313 60 12-41 1050 640 -
300 750 585 500 442 364 70 16-48 1208 720 -
350 850 655 560 498 422 76 16-54 1410 720 -
400 950 715 620 558 474 80 16-54 1655 800 -
16.0MPa 15 170 110 75 52 40 24 4-18 230 160 7
环槽法兰
RTJ

Z40H
Z40Y
Z40W


Z41H
Z41Y
Z41W


160
160P
160R
160I
20 190 130 90 62 51 26 4-23 260 180 10
25 210 140 100 72 58 28 4-23 280 200 14
32 230 165 115 85 66 30 4-25 312 200 21
40 240 1750 125 90 76 32 4-27 350 240 26
50 300 215 165 132 88 36 8-25 512 280 73
65 340 2450 190 152 110 44 8-30 560 320 110
80 390 260 205 168 121 46 8-30 585 350 141
100 450 300 240 200 150 48 8-34 630 400 185
125 525 355 285 238 176 60 8-41 723 500 320
150 600 390 318 270 204 66 12-41 820 560 462
200 750 480 400 345 260 78 12-48 990 720 711
250 850 580 485 425 313 88 12-54 1104 800 -
300 950 665 570 510 364 100 16-54 1314 800 -

温馨提示:“Z41H 法兰闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
