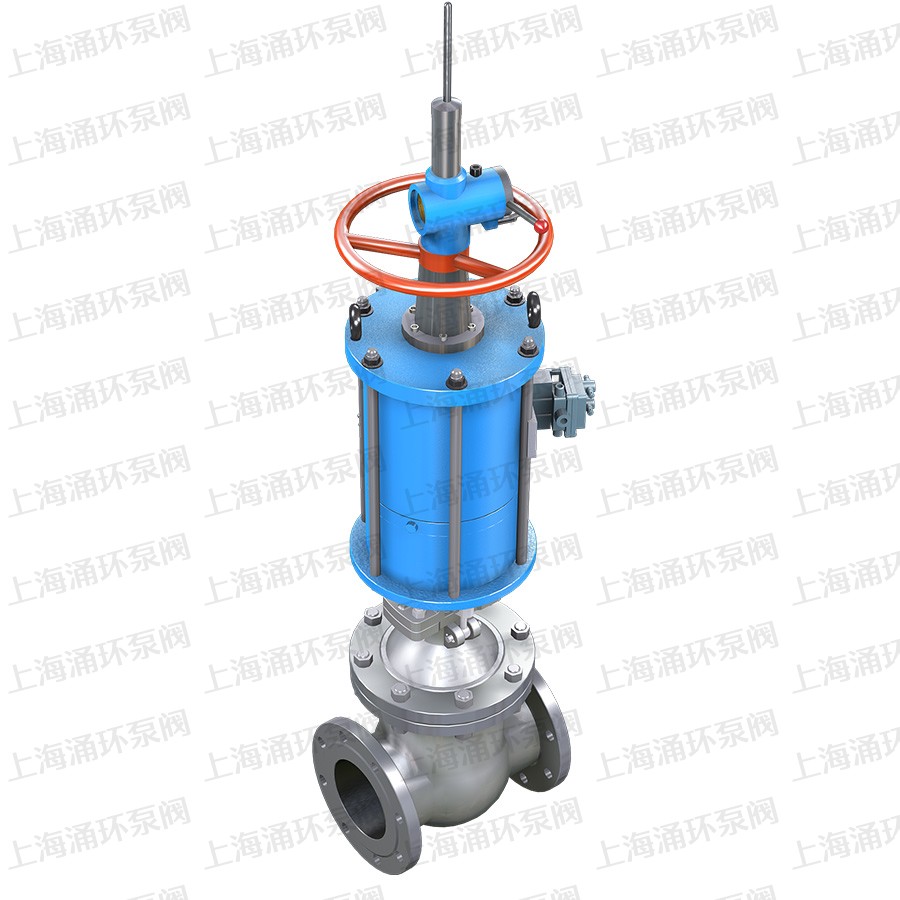

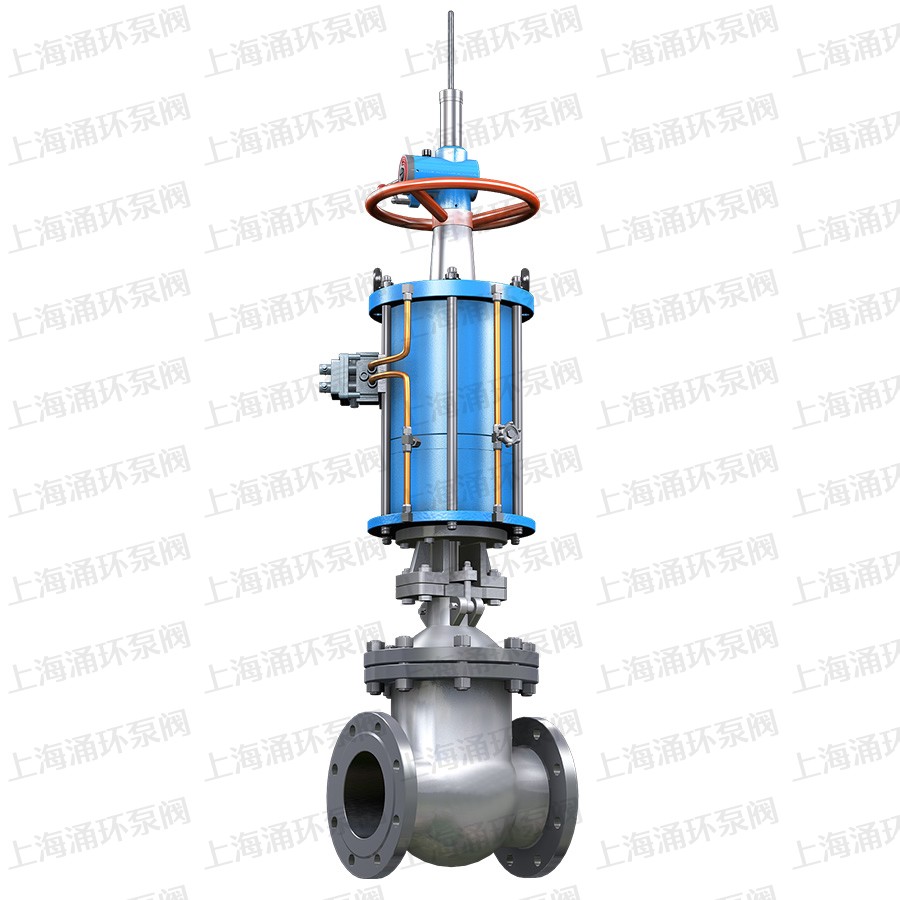

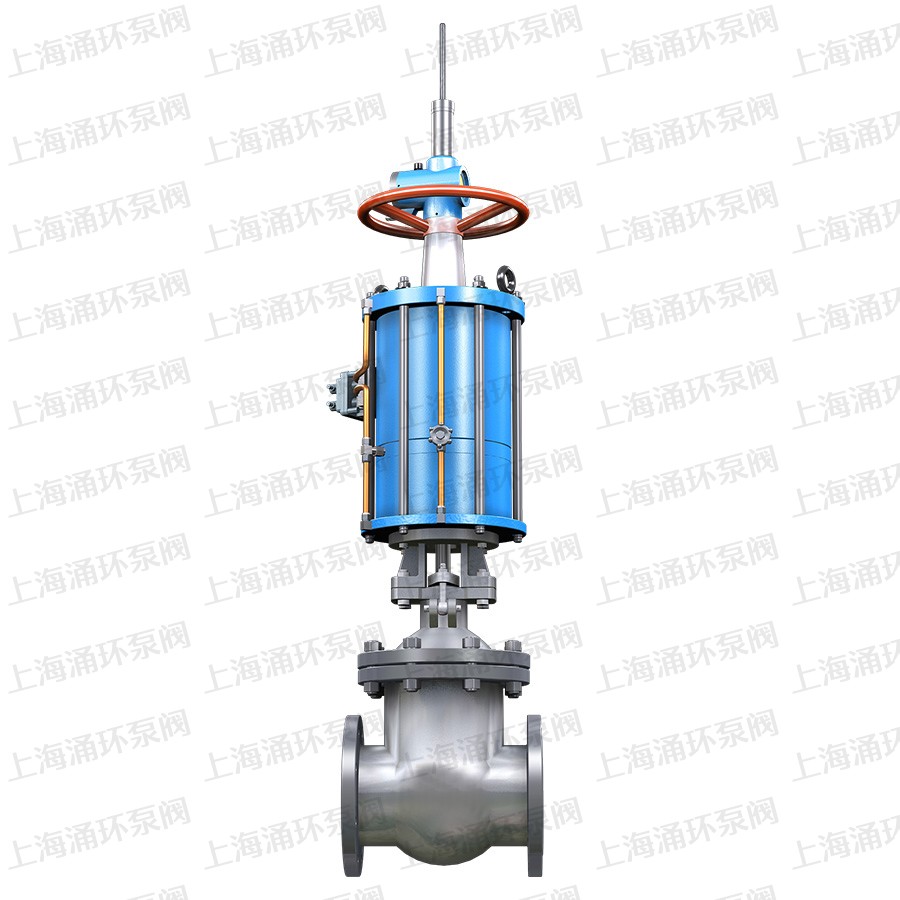

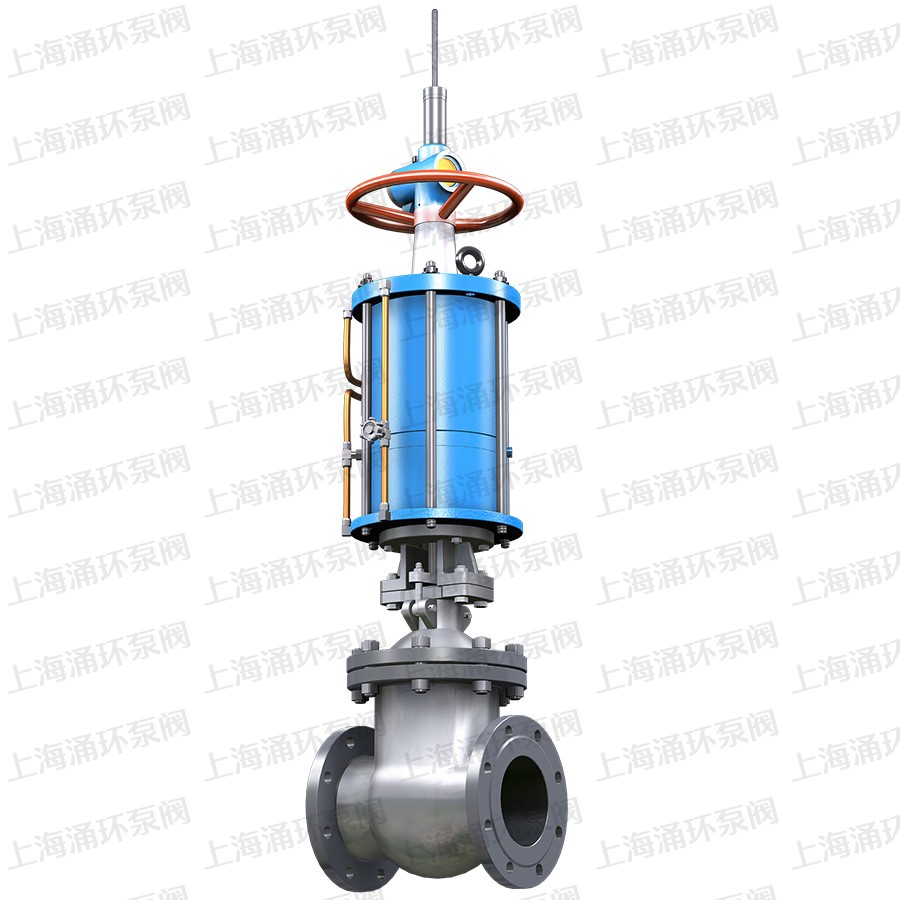

Z641F 气动闸阀顶装

Z641F 气动闸阀顶装
  • Z641F 气动闸阀顶装
  • Z641F 气动闸阀顶装
  • Z641F 气动闸阀顶装
  • Z641F 气动闸阀顶装
  • Z641F 气动闸阀顶装
点击图片可放大切换

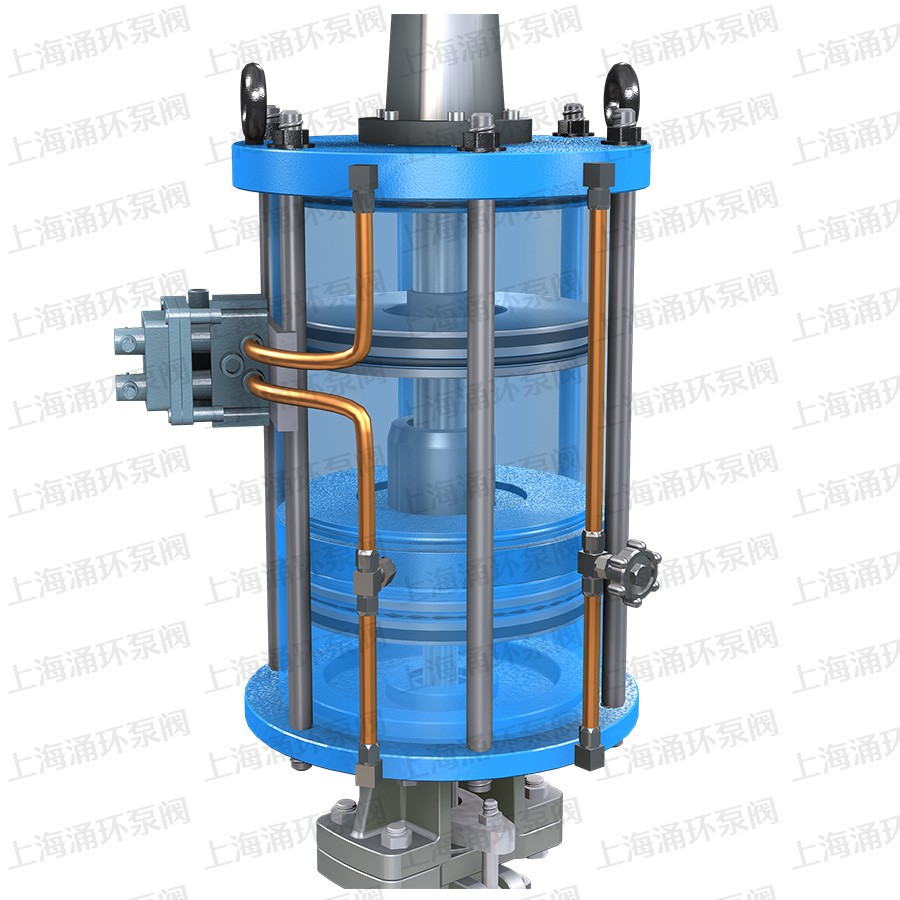

Z641系列气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大。解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。

由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。
由于其性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

主要性能参数
公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC

结构特点

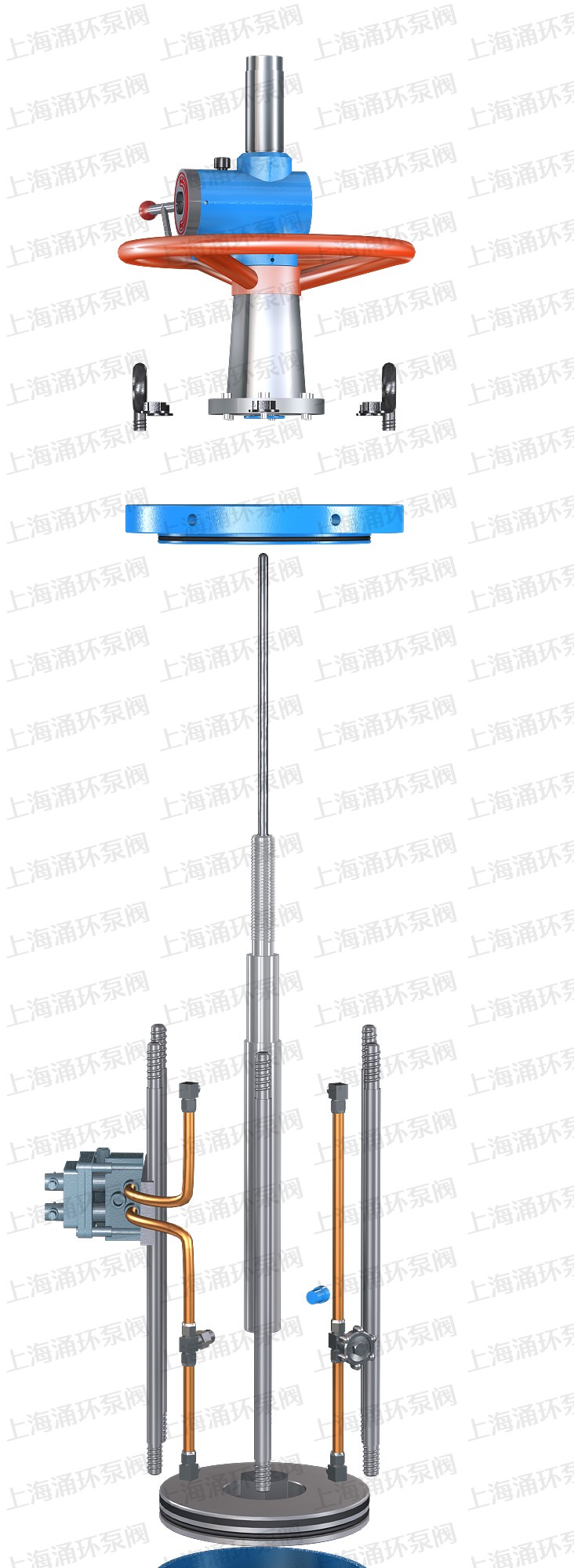

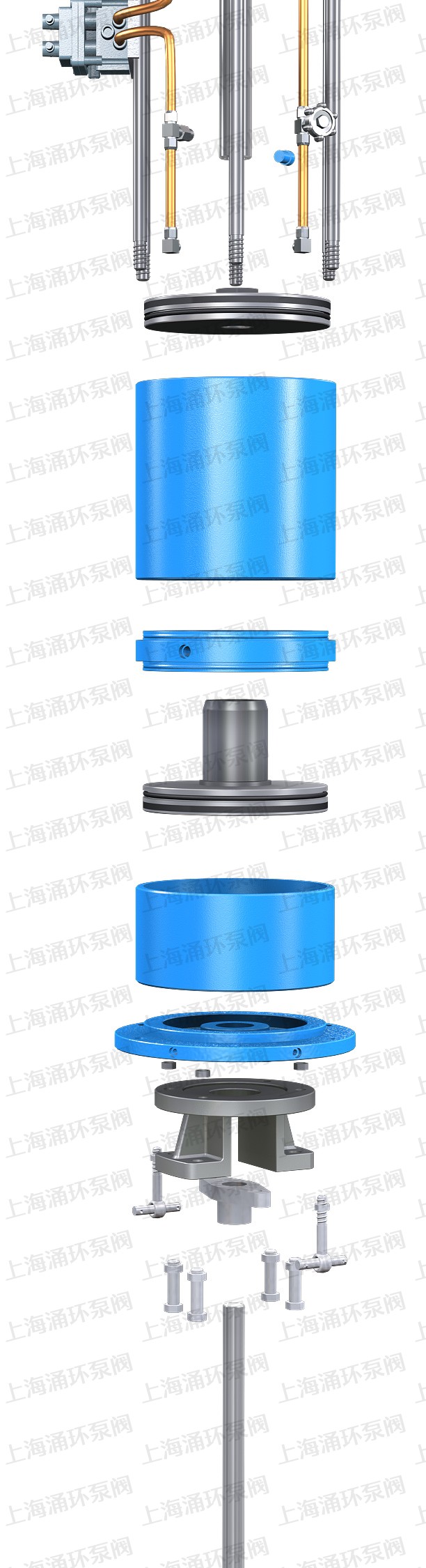

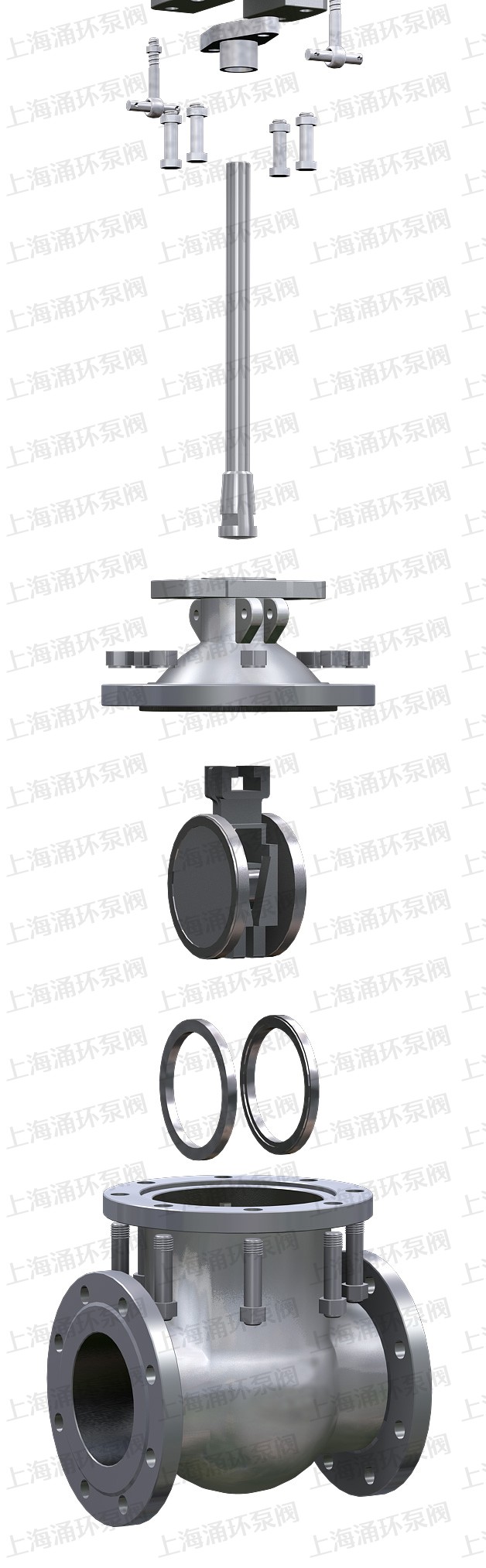

1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器,使之发讯;下活塞行之行程下端可顶下下回讯器,使之发讯,以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。

主要零件材质

阀体、阀盖、阀板 铸钢
阀体及闸板的密封面 合金钢
阀杆 不锈钢
双头螺栓 35号钢
气缸 20号无缝钢管
活塞 铸铝合金
手动螺母 青铜
密封圈 石棉橡胶板
缠绕式金属石墨垫片
活塞环及轴环 耐油橡胶○型圈
填料函 石墨石棉绳

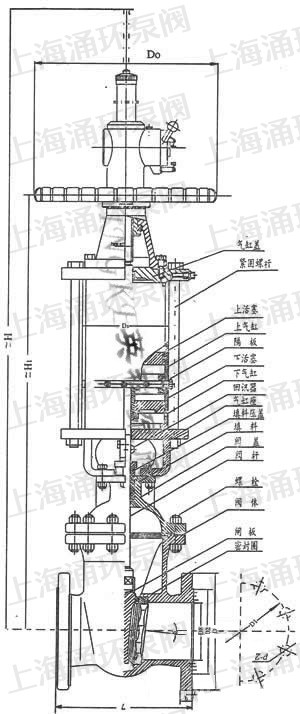

产品外形尺寸图

PN1.6MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 16 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 20 3 280 1100 160 300 8-18 54
100 215 180 155 20 3 300 1200 160 350 8-18 100
150 280 240 210 24 3 350 1380 219 400 8-23 135
200 335 295 265 26 3 400 1580 273 400 12-23 270
250 405 355 320 30 3 450 1710 273 400 12-25 M20×1.5 350
300 460 410 375 30 4 500 1880 325 500 12-25 480
350 520 470 435 34 4 550 2180 426 500 16-25 570
400 580 525 485 36 4 600 2325 459 550 16-30 900
450 640 585 545 40 4 650 2570 500 550 20-30 1560
500 705 650 608 44 4 700 2800 600 600 20-34 M24×1.5 1820
600 840 770 718 48 5 800 3010 600 600 20-41 M27×1.5 2850

PN2.5MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 20 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 22 3 280 1100 160 300 8-18 54
100 230 190 160 24 3 300 1200 160 350 8-23 105
150 300 250 218 30 3 350 1380 219 400 8-25 190
200 360 310 278 34 3 400 1580 273 400 12-25 280
250 425 370 332 36 3 450 1710 273 400 12-30 M20×1.5 405
300 485 430 390 40 4 500 1880 325 500 16-30 535
350 550 490 448 44 4 550 2180 426 500 16-34 720
400 610 550 405 48 4 600 2325 459 550 16-34 1200
450 660 600 555 50 4 650 2570 500 550 20-34 1910
500 730 660 610 52 4 700 2800 650 600 20-41 M24×1.5 2250
600 840 770 718 56 5 800 3010 730 600 20-41 M27×1.5 3100

PN4.0MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 20 3 250 890 160 300 4-18 M12×1.25 62
80 195 160 135 22 3 310 1150 219 350 8-18 130
100 230 190 160 24 3 350 1300 273 400 8-23 155
150 300 250 218 30 3 450 1450 273 400 8-25 240
200 375 320 282 38 3 550 1660 325 500 12-30 M20×1.5 280
250 445 385 345 42 3 650 1860 325 500 12-34 305
300 510 450 408 46 4 750 2010 426 500 16-34 580
350 570 510 465 52 4 850 2350 459 550 16-34 770
400 655 585 535 58 4 950 2530 600 550 16-41 1260
450 680 610 560 60 4 1050 2780 650 600 20-41 M24×1.5 1680
500 755 670 612 62 4 1150 3100 730 600 20-48 M27×1.5 2150

PN6.4MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 175 135 105 26 3 250 865 160 250 4-23 M12×1.25 85
80 210 170 140 30 3 310 1170 300 300 8-23 125
100 250 200 168 32 3 350 1280 350 350 8-25 178
150 340 280 240 38 3 450 1470 400 400 8-34 305
200 405 345 300 44 3 550 1650 400 400 12-34 M20×1.5 410
250 470 400 350 48 3 650 1810 400 400 12-41 690
300 530 460 412 54 4 750 1960 500 500 16-41 770
350 595 525 475 60 4 850 2240 500 500 16-41 980
400 670 585 525 66 4 930 2450 550 550 16-48 M24×1.5 1970

温馨提示:“Z641F 气动闸阀顶装”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
