D972X电动对夹式软密封蝶阀

D972X电动对夹式软密封蝶阀

产品特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

主要零部件材料

零件名称
材料
阀体
WCB、QT4500、HT200、HT250
蝶板
WCB、QT4500、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

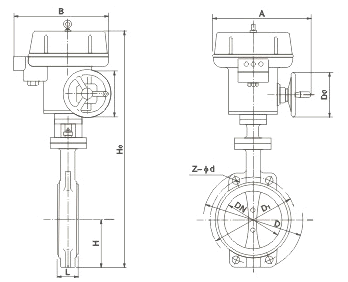

WBEX(D972X)-6/10/16电动对夹式软密封蝶阀主要外形连接尺寸 单位:mm

DN
L
H
H1
A
B
ФD
0.6MPa
1.0MPa
1.6MPa
50
43
77
443
125
125
88
99
99
65
46
85
463
125
125
108
118
118
80
46
95
483
125
125
124
132
132
100
52
105
498
125
125
144
156
156
125
56
129
682
325
245
174
184
184
150
56
132
736
325
245
199
211
211
200
60
165
800
325
245
254
266
266
250
68
197
895
363
313
309
319
319
300
78
234
956
363
313
363
370
370
350
78
283
1029
363
313
413
429
429
400
102
325
1103
363
313
463
480
480
450
114
369
1186
465
469
518
530
548
500
127
404
1280
546
431
568
582
609
600
154
470
1321
546
556
667
682
720
700
165
503
1431
546
556
772
794
794
800
190
571
1542
546
556
878
901
901
900
203
621
1800
617
706
978
1001
1001
1000
216
702
2363
632
706
1078
1112
1112
1200
254
818
2583
632
706
1295
1328
1328

产品尺寸

温馨提示:“D972X电动对夹式软密封蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
