ZRQM系列智能型电动调节阀

ZRQM系列智能型电动调节阀
产品概述
ZRQM系列智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构,总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。

主要零件材料
阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹
主要技术参数
电动执行机构主要技术参数
输出推力:44~550KN
(输出调节推力:5.71~47.05KN)
(输出额定关闭推力:8.4~63.15KN)
位置控制基本误差:(设定行程时间≥25秒)±1%
重复性误差:(设定行程时间≥25秒)≤1%
死   区:0.1%~9.9%可调
输出额定负载止下启动频率:1200次/小时
输入信号:4~20mA/100Ω,2~10mA/100Ω,DC24V开关量。
供电电源:380±10%VAC,50Hz
相对温度:≤95%
环境温度:-30℃~+70℃
防爆等级:ExdⅡBT4
防扩等级:IP68
输入输出通道均采用光电隔离
调节机构主要技术参数
 公称通径DN(mm)
  (阀芯直径dn)
20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
 额定流量 系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
 额定行程L(mm) 10 16 25 40 60 100
 固有流量特性 直线、等百分比
 固有可调比R 50:1
 允许泄漏量 硬阀座:Ⅳ级、软阀座:Ⅵ级
 公称压力PN(MPa) 1.6、4.0、6.4

 工作温度 t(℃)

常温型 -20~200、-40~250、-60~250
散热型 -40~450、-60~450
高温型 450~560
低温型 -60~00、00~-200、-200~-250

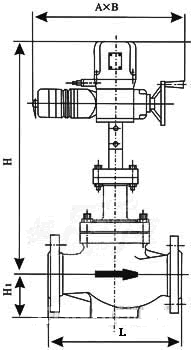

产品结构
温馨提示:“ZRQM系列智能型电动调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
