D971X-6/10/16对夹式电动软密封蝶阀

D971X-6/10/16对夹式电动软密封蝶阀

产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

主要零部件材料

零件名称
材料
阀体
WCB、QT4500、HT200、HT250
蝶板
WCB、QT4500、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

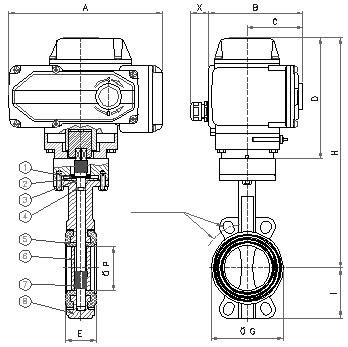

D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸 单位:mm

DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-Фd
DO
n-Фd
DO
n-Фd
50
43
63
438
125
125
110
44
125
48
125
48
65
46
70
453
125
125
130
44
145
48
145
48
80
46
83
478
125
125
150
48
160
88
160
88
100
52
105
519
125
125
170
48
180
88
180
88
125
56
115
713
325
245
200
88
210
88
210
88
150
56
137
749
325
245
225
88
240
8-22
240
8-22
200
60
164
843
325
245
280
88
295
8-22
295
8-22
250
68
206
947
363
313
335
128
350
12-22
355
12-26
300
78
230
1013
363
313
395
12-22
400
12-22
410
12-26
350
78
248
1046
363
313
445
12-22
460
16-22
470
16-26
400
102
289
1135
363
313
495
16-22
515
16-26
525
16-30
450
114
320
1328
465
439
550
16-22
565
20-26
585
20-30
500
127
343
1226
546
481
600
20-22
620
20-26
650
20-33
600
154
413
1394
546
556
705
20-26
725
20-30
770
20-36
700
165
478
1534
546
556
810
24-26
840
24-30
840
24-36
800
190
525
1159
546
556
920
24-30
950
24-33
950
24-39
900
203
585
1748
617
706
1020
24-30
1050
28-33
1050
38-39
1000
216
640
1805
632
706
1120
28-30
1160
28-36
1170
28-42
1200
254
755
2035
632
706
1340
32-33
1380
32-39
1390
32-48

产品尺寸

温馨提示:“D971X-6/10/16对夹式电动软密封蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
