G49W三通隔膜阀

产品特点
G49W无衬里隔膜阀,G49J衬胶三通隔膜阀,三通隔膜阀设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78

产品用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0

产品材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

产品测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

结构特点

隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

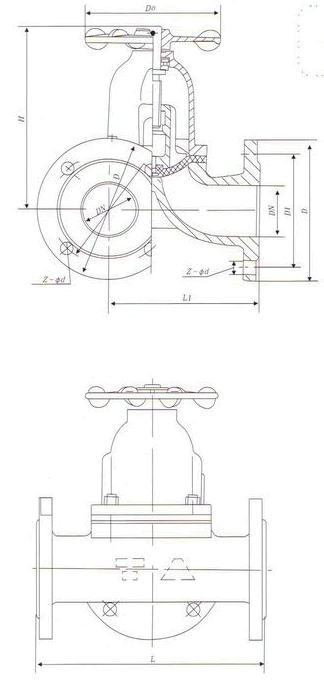

G49J三通隔膜阀主要尺寸及重量

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	1．0	1．0	160	96	115	85	44	108	120	66	5．5
32			180	118	135	100	48	138	157	96	8．5
40			200	135	145	110	48	147	167	96	12．5
50			230	150	160	125	48	167	192	96	17
65			290	182	180	145	48	194	229	165	24．5
80			310	210	195	160	48	212	252	230	33．5
