结构特点和作用原理
1.本阀系由铝合金上阀体、下阀体以及橡胶软管和一组夹紧机构组成。
2.本阀的启闭是靠旋转手轮，使一对拉杆带动压杆作轴向位移时在中心位置将橡胶软管夹紧或放松而达到的。当手轮顺时针方向旋转时，胶管被夹紧，将通路截断。
3.本阀的特性是以柔克刚，故具有良好的耐磨性和耐腐蚀性能。
主要技术性能参数
| 公称通经 | 公称压力 | 工作压力 | 试验压力 | 试验温度 | |
| 密封 | 强度 | ||||
| 2550 | 0.6 | 0.6 | 0.66 | 0.9 | 常温 |
| 200-350 | 0.6 | 0.4 | 0.44 | 0.6 | |
主要零件的材料
| 名 称 | 材料 |
| 阀 体 | 铝 合 金 或 铸 铁 |
| 套 管 | 天 然 橡 胶 |
| 阀 杆 | 铸 铜 |
| 碳 钢 | |
| 拉 杆 | 碳 钢 |
| 压 杆 | 铝 合 金 |
| 手 轮 | 铸 铁 |
| 托 架 | 铸 铁 |

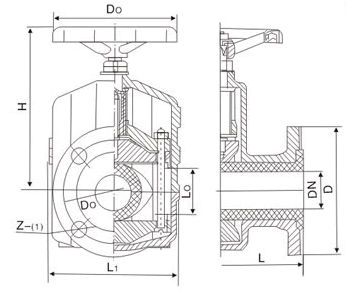

产品结构
温馨提示：“GJ41J-6L管夹阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
