产品概述
Gm系列高真空隔膜阀供接通或切断真空系统之用。连接管焊接式真空隔膜阀更是溴化锂制冷设备中的理想配件。适用介质为空气及非腐蚀性气体。连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式。
主要技术规范
| 适用范围Pa |
103～1.3×10-4 |
| 漏率Pa.L/S |
6.7×10-4 |
| 介质温度℃ |
隔膜为丁腈橡胶时-25～+80 |
| 隔膜为氟橡胶时-30 50 |
主要零部件材质
| 零件名称 |
材料 |
| 阀体 |
碳钢、不锈钢 |
| 隔膜 |
丁腈橡胶、氟胶 |
| 阀杆 |
不锈钢 |

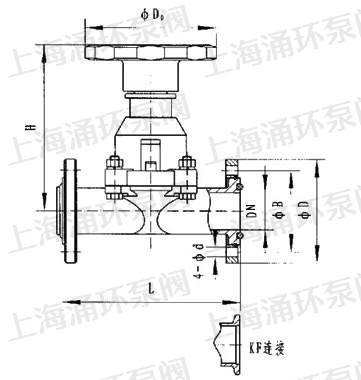

外形及连接尺寸（mm）
| 型号 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅰ) |
10 |
19 |
80 |
55 |
240 |
120 |
| GM-25C-H(Ⅰ) |
25 |
32 |
105 |
80 |
240 |
120 |
| GM-40C-H |
40 |
45 |
133 |
100 |
240 |
120 |
| GM-50C-H |
50 |
57 |
157 |
100 |
240 |
120 |
| GM0D-H(Ⅰ) |
10 |
19 |
77.5 |
50 |
150 |
150 |
| GM-25C-H(Ⅰ) |
25 |
32 |
105 |
60 |
75 |
75 |
Ⅱ型连接管焊隔膜阀外形及连接尺寸
| 型号 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅱ) |
10 |
19 |
80 |
55 |
195 |
120 |
| GM-25C-H(Ⅱ) |
25 |
32 |
105 |
80 |
236 |
120 |
| GM0D-H(Ⅱ) |
10 |
19 |
77.5 |
50 |
150 |
75 |
| GM-25D-H(Ⅱ) |
25 |
32 |
105 |
66 |
175 |
75 |
Ⅲ活套法兰连接隔膜阀外形及连接尺寸
| 型号 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅱ) |
10 |
19 |
80 |
55 |
195 |
120 |
| GM-25C-H(Ⅱ) |
25 |
32 |
105 |
80 |
236 |
120 |
| GM0D-H(Ⅱ) |
10 |
19 |
77.5 |
50 |
150 |
75 |
| GM-25D-H(Ⅱ) |
25 |
32 |
105 |
66 |
175 |
75 |
Ⅳ活套法兰连接隔膜阀外形及连接尺寸
| 型号 \ 尺寸 |
DN |
D |
D1 |
H |
A |
L |
n-Фc |
| GM0C |
10 |
46 |
36 |
80 |
55 |
75 |
4-Ф6 |
| GM-25C |
25 |
70 |
55 |
105 |
80 |
120 |
4-Ф7 |
| GM-40C |
40 |
100 |
80 |
133 |
100 |
150 |
4-Ф9 |
| GM-50C |
50 |
110 |
90 |
157 |
100 |
180 |
4-Ф9 |
产品尺寸
温馨提示：“GM系列高真空隔膜阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
