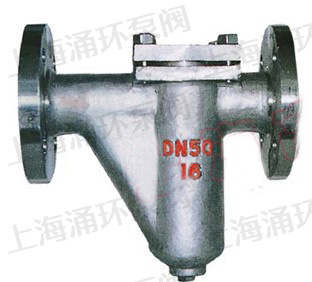

U型过滤器

U型过滤器
  • U型过滤器
点击图片可放大切换

整体式阀体设计/可更换的过滤内件/多种过滤结构设计/滤网精度18~500目可选/常规30目设计/双排放接口/标准法兰连接

产品规范

设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
HG/T 21637 GB/T 12221 HG/T 20592 GB/T 9092 GB/T 12220 JB/T 7928

主要零部件材料

零件名称 零部件材料
阀体/阀盖 25 WCB CF8 CF3 CF8M CF3M
阀架 25 35 1Cr18NI9TI 00Cr18NI10 1Cr18NI12Mo2TI 00Cr17NI14Mo2
滤网 1Cr18NI9TI 1Cr18NI9TI 1Cr18NI9TI
垫片 18-8/柔性石墨
螺栓 35 1Cr17NI2 1Cr18NI9TI
适用温度 -29~425℃ -40~200℃ -40~200℃
适用介质 水、油、蒸汽 硝酸类 脂酸类


主要外形和连接尺寸

公称通径DN 尺寸(mm)
L H D K d c f n-φ
25 DN DN 115 85 65 16 3 4-14
50 270 190 165 80 80 20 3 4-18
80 300 225 200 135 135 22 3 8-18
100 350 250 220 155 155 24 3 8-18
200 550 420 340 265 265 26 3 12-23
温馨提示:“U型过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
