产品概述
ZJHM型气动套筒调节阀形小、体轻、性能好、通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
额定流量系数Kv
|
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||
|
行程mm
|
16 |
25
|
40
|
60
|
100
|
|||||||||
|
流量特性
|
直线、等百分比、快开型
|
|||||||||||||
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型) |
|||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准
|
|||||||||||||
|
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||
|
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|||||||||||||
|
可调比R
|
50:1
|
|||||||||||||
|
气源接头
|
M16×1.5
|
|||||||||||||

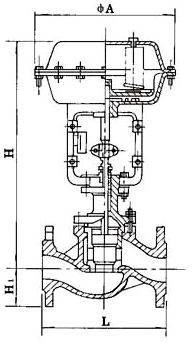

产品尺寸
温馨提示：“ZJHM型气动套筒调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
