气动半偏心球阀

气动半偏心球阀
特点及用途
偏心球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。 V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显。启闭件采用V型球缺结构,解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。结构紧凑,通用性强,流量特性为近似等百分比,可调范围大,最大可调比为100:1。蜗轮传动V型球阀还具有精确调节并可靠定位的功能。偏心球阀适用Class150~600、PN1.6~10.0MPa,工作温度≤200℃的各种管路上,用于调节节管路中介质的压力及流量,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
主要選用材料
序號 名稱 代號 材料
WCB 304 CF8 316 CF8M
1 閥體 WCB ZG230-450 0Cr18Ni9 0Cr18Ni12Mo2Ti
2 下端蓋 Q235-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
3 內六角圓柱頭螺釘 GB/T70-2000 Q235-A 1Cr17Ni2 0Cr18Ni12Mo2Ti
4 下固定軸調節螺栓 Q235-A 1Cr17Ni2 1Cr17Ni2
5 六角螺母 GB/T6710-2000 Q235-A 1Cr17Ni2 1Cr17Ni2
6 下墊片 不鏽鋼 柔性石墨;PTFE;316夾柔性石墨
7 下軸承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
8 下固定軸 2Cr13 304 0Cr18Ni12Mo2Ti
9 球體 ZG2Cr13 0Cr18Ni9 0Cr18Ni12Mo2Ti
10 閥座壓圈 Q225-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
11 閥座 Q225-A PTFE/1Cr18Ni12Mo2Ti PTFE/1Cr18Ni12Mo2Ti
12 內六角圓柱頭螺釘 GB/T70-2000 Q235-A 1Cr17Ni2 1Cr17Ni2
13 閥座墊片 不鏽鋼 柔性石墨 1Cr17Ni2 0Cr18Ni12Mo2Ti
14 閥杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
15 上軸承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
16 對開圓環 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
17 定位圈 1Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
18 填料 柔性石墨 柔性石墨;PTFE 柔性石墨;PTFE
19 六角螺塞墊片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti
20 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2
21 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2
22 支架 WCB ZG230-450 WCB;304 WCB;304
23 雙頭螺栓 GB/T901988 35CrMoA 1Cr17Ni2 1Cr17Ni2
24 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni9 0Cr18Ni9
25 填料壓套 1Cr13 1Cr18Ni12Mo2Ti/1Cr18Ni9 1Cr18Ni12Mo2Ti/1Cr18Ni9
26 填料壓板 WCB 0Cr18Ni9 0Cr18Ni9
27 雙頭螺栓 GB/T901988 35CrMoA 1Cr17Ni2 1Cr17Ni2
28 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni 0Cr18Ni
29 六角螺栓 GB/T5783-200 Q235-A 1Cr17Ni2 1Cr17Ni2
30 驅動裝置
31 六角螺塞墊片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti
32 六角螺塞 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti
性能范圍

材料性能
材料代號
WCB 304 316 304L 316L 321
ZG230 0Cr18Ni9(CF8) 1Cr18Ni12Mo2Ti
(CF8M)
00Cr18Ni10
(CF3)
00Cr17Ni14Mo2
(CF3M)
ZG7Cr18Ni9T
(F347)
適用介質 水、油品、蒸汽 硝酸類 醋酸類 強氧化介質 尿素等腐蝕介質 硝酸類
測試范圍 Mpa
項目 公稱壓力 殼體壓力試驗 密封測試 上密封測試 低壓密封測試 探傷測試
試驗介質 水 Mpa 水 Mpa 水 Mpa 氣 Mpa GB/T6440992
時間 (S) 120 60 60 0.5~0.6
壓力測試 1.0Mpa 1.5 1.1 1.1
1.6Mpa 2.4 1.76 1.76
2.5Mpa 3.75 2.75 2.75
主要連接尺寸參數

公稱壓力
PN/Mpa
公稱通徑
DN/mm
尺寸 (mm)
L D K d f C Z-¢d H
1.6 40 165 150 110 85 3 16 4-¢18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-¢18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-¢23 510
200 292 340 295 265 26 12¢-23 600
250 330 405 355 320 30 12-¢26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-¢26 830
400 610 580 525 485 36 16-¢30 925
450 660 640 585 545 40 20-¢30 1025
500 700 715 650 608 44 20-¢34 1120
600 813 840 770 718 5 48 20-¢36 1210
EQ340H EQ340Y0 C (WCB/304/316)
公稱壓力
PN/Mpa
公稱通徑
DN/mm
尺寸 (mm)
L D K d f C Z-¢d H
1.6 40 165 150 110 85 3 16 4-¢18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-¢18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-¢23 510
200 292 340 295 265 26 12¢-23 600
250 330 405 355 320 30 12-¢26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-¢26 830
400 610 580 525 485 36 16-¢30 925
450 660 640 585 545 40 20-¢30 1025
500 700 715 650 608 44 20-¢34 1120
600 813 840 770 718 5 48 20-¢36 1210

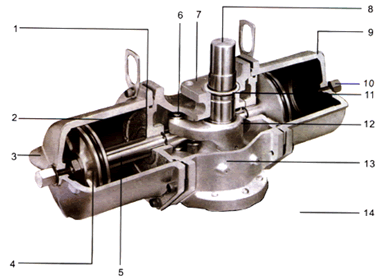

产品结构

温馨提示:“气动半偏心球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
