产品慨述
ZJHS精小型气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
主要零件材料
阀体、阀盖: HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜 盖：A3
膜 片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn2Cr13
阀杆、推杆：1Cr18Ni9Ti
衬 套：2Cr13
主要技术参数
|
公称通径DN(mm)
|
20
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
阀座直径(mm)
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
额定流量系数Kv
|
直线
|
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
额定行程L(mm)
|
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
膜片有效面积(Ae)
|
280
|
400
|
600
|
1000
|
||||||||||||
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
|||||||||||||||
|
固有流量特性
|
直线、等百分比
|
|||||||||||||||
|
固有可调比R
|
50：1
|
|||||||||||||||
|
信号范围Pr(KPa)
|
20～100、40～200、20～60、60～100、80～240
|
|||||||||||||||
|
气源压力PS(MPa)
|
0.14～0.4
|
|||||||||||||||
|
允许泄漏量
|
硬密封：Ⅳ级、软密封：Ⅵ级
|
|||||||||||||||
|
工作温度t(℃)
|
常温型
|
-20～200、-40～250、-60～250
|
||||||||||||||
|
散热型
|
-40～450、-60～450
|
|||||||||||||||
|
高温型
|
450～560
|
|||||||||||||||
|
低温型
|
-60～00、00～-200、-200～-250
|
|||||||||||||||

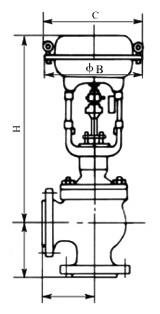

产品尺寸
温馨提示：“ZJHS精小型气动薄膜角形单座调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
