产品概述
ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。
结构特点
阀 体：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板：碳钢、1Cr18Ni9Ti
长 轴：1Cr18Ni9Ti
阀 座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填 料：聚四氟乙烯、柔性石墨
阀 盖：碳钢
主要技术参数
|
公称通径 mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
|
额定流量系数Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27540
|
34000
|
|
|
公称压力 MPa
|
0.6
|
|||||||||||||||||
|
额定转角 °
|
70
|
|||||||||||||||||
|
信号压力 KPa
|
20～100
|
|||||||||||||||||
|
流量特性
|
近似等百分比
|
|||||||||||||||||
|
介质温度 ℃
|
-20～200(常温) ； -40～450(中温) ； -40～600(高温)
|
|||||||||||||||||
|
接管法兰
|
按JB78-59对夹式法兰连接
|
|||||||||||||||||
|
信号连接螺孔
|
M16×1.5
|
|||||||||||||||||
|
配用执行机构
|
薄膜式
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|
||||||||||||
|
活塞式
|
|
ZSC-45
|
||||||||||||||||
|
阀体材质
|
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
|||||||||||||||||
|
可配附件
|
手轮、定位器、空气过滤减压器等。
|
|||||||||||||||||

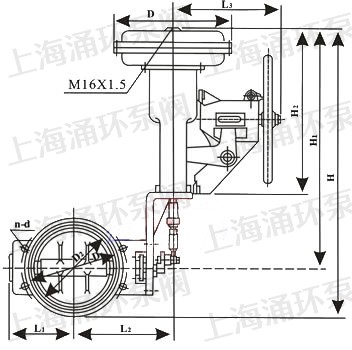

产品尺寸
温馨提示：“ZMAW气动薄膜调节蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
