TD641W气动通风蝶阀

TD641W气动通风蝶阀

产品概述
气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

主要参数
公称压力(MPa)
0.05MPa
介质温度
-30℃~-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%



主要零件材料

零件名称
阀体
阀板
阀轴
材料
碳钢
碳钢
碳钢、不锈钢

TD641W气动通风蝶阀主要外形连接尺寸 单位:mm

DN
D
D1
L
L1
L2
 n-Фd
b
300
405
370
120
716
220
82
10
350
455
420
140
786
240
84
10
400
505
470
140
924
270
128
10
450
570
530
160
999
295
128
10
500
620
580
160
1079
325
128
10
600
720
680
180
1140
380
168
12
700
820
780
180
1240
430
168
12
800
920
880
200
1350
490
168
12
900
1040
990
200
1450
540
168
14
1000
1140
1090
220
1550
590
208
14
1100
1240
1190
220
1800
640
208
14
1200
1340
1290
240
1900
690
208
14
1300
1440
1390
240
2020
760
208
16
1400
1540
1490
260
2120
810
248
16
1500
1640
1590
260
2220
860
248
16
1600
1740
1690
280
2390
980
248
16
1700
1840
1790
280
2590
1030
28-22
16
1800
1940
1890
300
2709
1096
28-22
16
1900
2040
1990
300
2826
1146
32-22
16
2000
2150
2090
320
2926
1196
32-26
16
2200
2360
2300
340
3126
1296
36-26
16
2400
2560
2500
360
3326
1396
36-26
18
2600
2760
2700
380
3526
1496
40-26
18
2800
2960
2900
400
3726
1596
40-26
18
3000
3190
3110
400
4098
1698
44-30
18
3200
3390
3310
440
4338
1798
44-30
20
3400
3590
3510
440
4578
1898
48-30
20
3600
3790
3710
480
4780
1998
48-30
20
3800
4000
3910
480
5000
2098
52-30
22
4000
4210
4120
520
5200
2210
52-30
22

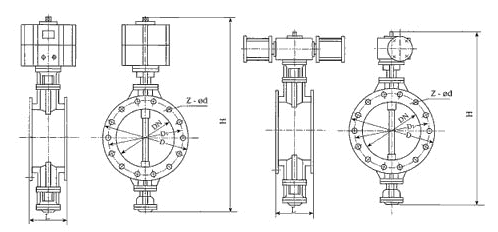

产品尺寸

温馨提示:“TD641W气动通风蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
