DV942X/H电动调速电动蝶阀

DV942X/H电动调速电动蝶阀

产品概述
调速型蝶阀,本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化得模式,根据蝶板不同位置得动作特点,从电动驱动控制上进行了全新的设计。本系列蝶阀采取改变电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,以达到控制蝶板开关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。

产吕用途
本阀适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。

产品特点

1、电动启闭,具有任意调整、止回和截止功能。操作方便,安全可靠。

2、本阀可连续实现慢开、快开或快关、慢关的动作,并有效的防止了泵出口介质倒流和水锤的产生。

3、节能驱动,与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。

4、安装在泵出口时,本蝶阀同时具有止回和闸阀的共同功能,因此可以一阀代两阀,节约安装空间,节省管网造价。

5、流阻小。本阀全开时流阻系数小,因此可以节约能源,降低管路的运行费用。

6、当发生事故或停电时,可以通过手动操作控制蝶阀启闭。

主要技术参数

公称压力(MPa)
0.25
0.6
1.0
公称通经(mm)
1000~2400
800~2400
500~1600
试验压力
强度试验
0.375
0.90
1.5
密封试验
0.275
0.66
1.1
适用介质
水、海水
适用温度(℃)
≤80℃
安装方式
立式、卧式

执行标准

设计制造
法兰连接尺寸
结构长度
压力试验
GB12238
GB2555-2526-8
GB12221
GB/T13927

主要零部件材料

零件名称
材料
备注
阀体、蝶板、端盖
HT200、HT250、QT4500
阀轴、锥销
2Cr13
阀体密封圈
1Cr18Ni9Ti、2Cr13
蝶板密封圈
NBR、1Cr18Ni9Ti
轴承
SF、 SF-2
自润滑
填料
NBR

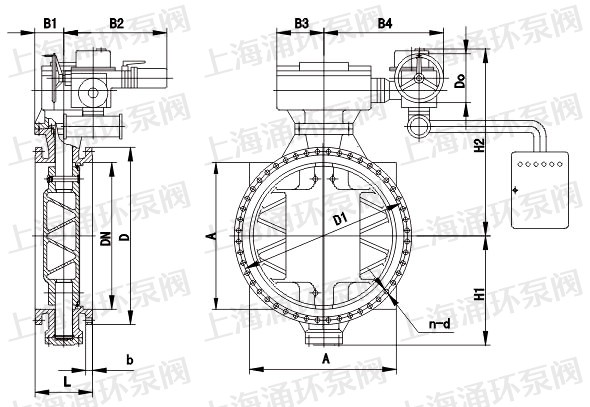

DV942X/H电动调速电动蝶阀外形主要外形连接尺寸 单位:mm

PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
0.25MPa
1000
410
817
1303
400
225
709
303
770
1200
470
1200
812
1529
400
225
709
303
760
1400
530
1400
1020
1692
400
225
728
303
760
1600
600
1600
1145
1885
400
275
843
385
778
1800
670
1800
1315
1924
400
275
879
385
792
2000
760
2000
1670
2095
400
275
969
450
856
2200
840
2200
1739
2487
400
430
1103
540
995
2400
910
2400
1699
2595
400
430
1103
540
995


PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
0.6MPa
800
318
667
1190
500
175
583
230
683
900
330
745
1245
400
225
709
303
770
1000
410
817
1303
400
225
709
303
760
1200
470
1200
912
1529
400
225
728
303
760
1400
530
1400
1041
1693
400
275
843
385
778
1600
600
1600
1145
1885
400
275
879
385
792
1800
670
1800
1346
1924
400
275
969
450
856
2000
760
2000
1670
2095
400
430
1103
540
995
2200
840
2200
1739
2487
400
430
1103
540
995
2400
910
2400
1850
2595
400
430
1103
540
995


PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
1.0MPa
500
229
548
943
500
145
533
162
610
600
267
583
985
500
175
583
230
683
700
292
612
1075
500
175
583
230
683
800
318
677
1190
400
225
709
303
770
900
330
745
1245
400
225
709
303
760
1000
410
817
1303
400
225
728
303
760
1200
470
1200
948
1529
400
275
843
385
778
1400
530
1400
1158
1692
400
275
879
385
792
1600
600
1600
1285
1885
400
275
969
450
856
产品尺寸

温馨提示:“DV942X/H电动调速电动蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
