锻钢截止阀体盖连接设计形式有三种
一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,采用缠绕式垫片密封,优点是方便在使用中的维护;
二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏;三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。
锻钢截止阀设计与应用规范:
1、设计制造:按ANSIB16.34; API602;BS5352
2、连接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料:按AISI/ASTM的规定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25
锻钢截止阀结构
1、全径或缩径
2、明杆支架式
3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖
5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型
城建、化工、冶金、石油、制药、食品、饮料、环保
150Lb、300Lb、600Lb锻钢法兰截止阀主要尺寸及重量
规 格 |
压力 磅级 |
L | H(开) | W | D3 | D2 | D1 | T | f | N-ф | 重量(㎏) | ||||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 150 | 108 | 158 | 163 | 100 | 100 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 4.5 | 6.9 |
300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 4.8 | 7.7 | |||||||
600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 5.6 | 7.8 | |||||||
3/4 | 20 | 150 | 117 | 163 | 193 | 100 | 125 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 6.9 | 9.8 |
300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 7.7 | 11.3 | |||||||
600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 7.8 | 12.5 | |||||||
1 | 25 | 150 | 127 | 193 | 250 | 125 | 160 | 51 | 79.5 | 108 | 14.5 | 1.6 | 4-16 | 9.8 | 13.5 |
300 | 203 | 89 | 124 | 17.5 | 1.6 | 4-19 | 11 | 16.8 | |||||||
600 | 216 | 89 | 124 | 17.5 | 6.4 | 4-19 | 12.5 | 17.5 | |||||||
1 1/4 | 32 | 150 | 140 | 250 | 250 | 160 | 160 | 63 | 89 | 118 | 16 | 1.6 | 4-16 | 13.5 | 19.5 |
300 | 216 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 16.8 | 21.2 | |||||||
600 | 229 | 98.5 | 133 | 21 | 6.4 | 4-19 | 17 | 23.5 | |||||||
1 1/2 | 40 | 150 | 165 | 250 | 291 | 160 | 180 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 19.5 | 28.5 |
300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 21.5 | 32.6 | |||||||
600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 23.5 | 38.5 | |||||||
2 | 50 | 150 | 203 | 291 | 312 | 180 | 200 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 28 | 30.3 |
300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 32.5 | 35 | |||||||
600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 38.8 | 42.2 |
10、20、40K锻钢法兰截止阀主要尺寸及重量
规 格 | 压力 K级 |
L | H(开) | W | D3 | D2 | D1 | T | f | N-ф | 重量(㎏) | ||||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 10K | 108 | 158 | 163 | 100 | 100 | 52 | 70 | 95 | 12 | 1 | 4-15 | 4.8 | 7.2 |
20K | 152 | 70 | 95 | 14 | 4-15 | 5.2 | 8.0 | ||||||||
40K | 165 | 55 | 80 | 115 | 20 | 4-19 | 7.4 | 9.8 | |||||||
3/4 | 20 | 10K | 117 | 163 | 193 | 100 | 125 | 58 | 75 | 100 | 14 | 1 | 4-15 | 7.2 | 10.2 |
20K | 178 | 75 | 100 | 16 | 4-15 | 8.0 | 12.0 | ||||||||
40K | 190 | 60 | 85 | 120 | 20 | 4-19 | 9.8 | 13.3 | |||||||
1 | 25 | 10K | 127 | 193 | 250 | 125 | 160 | 740 | 90 | 125 | 14 | 1 | 4-19 | 10.2 | 14.2 |
20K | 203 | 90 | 125 | 16 | 4-19 | 12.0 | 15.7 | ||||||||
40K | 216 | 70 | 95 | 130 | 22 | 4-19 | 13.3 | 18.5 | |||||||
1 1/4 | 32 | 10K | 140 | 250 | 250 | 160 | 160 | 80 | 100 | 135 | 16 | 2 | 4-19 | 14.2 | 20.0 |
20K | 215 | 100 | 135 | 18 | 4-19 | 15.7 | 23.0 | ||||||||
40K | 229 | 80 | 105 | 140 | 24 | 4-19 | 18.5 | 27.3 | |||||||
1 1/2 | 40 | 10K | 162 | 250 | 291 | 160 | 180 | 85 | 105 | 140 | 16 | 2 | 4-19 | 20.0 | 29.5 |
20K | 229 | 105 | 140 | 16 | 4-19 | 23.0 | 35.4 | ||||||||
40K | 241 | 960 | 120 | 160 | 24 | 4-23 | 27.3 | 38.6 | |||||||
2 | 50 | 10K | 178 | 291 | 312 | 180 | 200 | 100 | 120 | 155 | 16 | 2 | 4-19 | 29.5 | 30.3 |
20K | 267 | 120 | 155 | 18 | 8-19 | 35.4 | 36.6 | ||||||||
40K | 292 | 105 | 130 | 165 | 26 | 8-19 | 38.6 | 40.0 |
900-1500Lb锻钢法兰截止阀主要尺寸及重量
规格 |
L | H(开) | W | D3 | D2 | D1 | T | f | N-ф | 重量 | ||
英 制 | 公 制 | B.B | W.B | |||||||||
1/2 | 15 | 216 | 207 | 100 | 60.5 | 82.5 | 120 | 22.5 | 6.4 | 4-22 | 7.4 | 8.0 |
3/4 | 20 | 229 | 207 | 100 | 66.5 | 89 | 130 | 25.5 | 6.4 | 4-22 | 12.5 | 13.2 |
1 | 25 | 254 | 240 | 125 | 71.5 | 101.5 | 150 | 29.5 | 6.4 | 4-26 | 16.0 | 17.4 |
1 1/4 | 32 | 279 | 258 | 160 | 81.0 | 111.1 | 159 | 29.5 | 6.4 | 4-26 | 17.2 | 19.0 |
1 1/2 | 40 | 305 | 290 | 160 | 92.0 | 124 | 180 | 32.0 | 6.4 | 4-30 | 23.0 | 24.5 |
2 | 50 | 268 | 337 | 180 | 124.0 | 165.1 | 216 | 38.5 | 7.9 | 8-26 | 29.8 | 31.0 |
900-1500Lb锻钢法兰截止阀标准材质
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀 瓣 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
3 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
4 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||
5 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
6 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 圆柱销 | A276 420 | A182 F304 | ||
8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8 |
10 | 填料压板 | A105N | A182 F11 | A182 F304(L) | A182 F316(L) |
11.13 | 螺 母 | A194 | A194 4 | A194 8 | A194 8M |
12 | 阀杆螺母 | A276 420 | |||
13 | 铭 牌 | SS | |||
14 | 手 轮 | A197 | |||
15 | 填 料 | 柔性石墨+碳素纤维PTFE | |||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
150-600Lb锻钢对焊截止阀主要尺寸及重量
规格 |
L | W | H(开) | 重量(㎏) | |||||
英 制 | 公 制 | 150磅级 | 300磅级 | 600磅级 | 150磅级 | 300磅级 | 600磅级 | ||
1/2 | 15 | 108 | 152 | 165 | 100 | 158 | 2.3 | 2.8 | 3.4 |
3/4 | 20 | 117 | 178 | 190 | 100 | 192 | 3.6 | 4.0 | 4.7 |
1 | 25 | 127 | 203 | 216 | 125 | 252 | 7.8 | 8.5 | 9.2 |
1 1/4 | 32 | 140 | 216 | 229 | 160 | 252 | 8.2 | 9.2 | 10.5 |
1 1/2 | 40 | 165 | 229 | 241 | 160 | 289 | 12.0 | 12.6 | 13.3 |
2 | 50 | 203 | 267 | 292 | 180 | 330 | 15.0 | 16.8 | 18.9 |
150-600Lb锻钢对焊截止阀标准材质
序 号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||
Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | |||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
2 | 阀 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |
3 | 阀 杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | |
4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) | |
5 | 密封环 | 316 | A182 F304 | A182 F304(L) | F316(L) | |
6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
7 | 圆柱销 | A276 420 | A182F304 | |||
8 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |
10 | 填料 | 柔性石墨+304丝 | 316夹PTFE | |||
11 | 填料压套 | A276 420 | A182 F304 | |||
12 | 填料压板 | A105 | A182 F304 | |||
13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
14 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |
15 | 阀杆螺母 | A276 420 | ||||
16 | 手轮 | A197 | ||||
17 | 铭 牌 | SS | ||||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

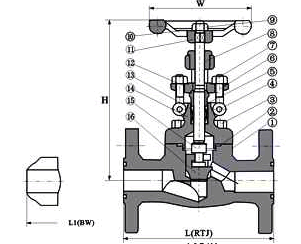

产品构图
温馨提示:“150Lb锻钢法兰截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
