锻钢低温阀门

结构形式

锻钢低温阀门有二种体盖连接设计形式。第一种是体盖螺栓连接锻钢低温阀门，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢低温阀门，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。闸阀、截止阀、球阀都可设计成低温结构。为了能在96℃（320℃F）低温下使用，一般将阀门设计成加长式阀盖。

二、锻钢低温阀门　产品图

设计标准与应用规范

设计制造：按ANSIB16.34；API602;BS5352
连接端尺寸：
(1).承插孔尺寸按ANSIB16.11；JIS B2306
(2).螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
阀门检测和试验;按API598
材料：按AISI/ASTM的规定
主要材料：AI05;F11;F22;304;304L;316;316L;LF2...
标记按MSS-SP-25

四、锻钢低温阀门　结构特征
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、全焊密封连接以及内压自紧式连接阀盖
整体式上密封座
密封件带有压力平稳孔（用于闸阀、球阀）
客户要求的特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料
客户要求的特殊低温测试
防静电

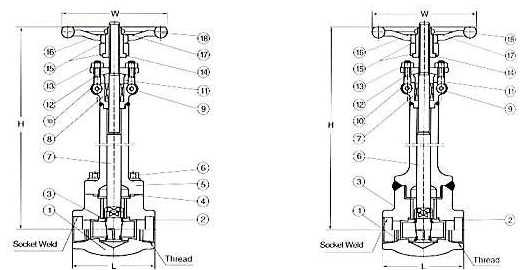

产品结构

温馨提示：“锻钢低温阀门”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
