GZW-I型阻爆燃管道阻火器阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗，壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。
结构特点及性能
- 结构合理、重量轻、耐腐蚀。
- 易检修，安装方便。
- 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
- 防爆性能合格，能连续13次阻爆性能试验每次都能成功阻火。
- 耐烧性能合格，耐烧试验1小时无回火现象。
- 壳体水压试验性能合格。
适用范围
- 输送可燃性气体的管道上
- 火炬系统
- 油气回收系统
- 加热炉燃料气的管网上
- 气体净化通化系统
- 气体分析系统
- 煤矿瓦斯排放系统
主要连接尺寸
| 型 号 | 规 格 |
PN (MPa) |
外 形 尺 寸 （mm） | 螺 栓 | ||||
| K | D | DL | L | 数 量 | 螺 纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW00 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW50 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |

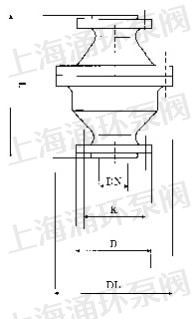

产品尺寸
温馨提示：“GZW-I阻爆燃管道阻火器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
