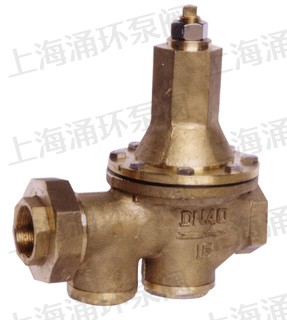

200P减压阀

点击图片可放大切换

本厂生产的200P型减压阀为一直接作用式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其他清水系统中。在一定流水范围内可控制该阀门出口压力为一相对固定值。200P型为内螺纹连接减压阀，具有体型小巧，易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。

主要参数

型号	公称压力　　PN（Mpa)	阀体实验压力　（Mpa)	阀座实验压力(Mpa)	最高流速　　（M/S)	减压范围
200P-10T	1.0	1.5	1.1	6	≤０.７Ｍpa
200P-16T	1.6	2.4	1.76	6	≤０.７Ｍpa

主要零件材料

零件名称	阀体	滤网、螺母、垫片、弹簧压盖	弹簧	O型圈
材料	铝青铜	不锈钢	60Si2Mn	丁腈橡胶

主要外形连接尺寸

公称通经	尺寸
公称通经	L	H	H1
15	112	170	130
20	112	183	130
25	135	189	143
32	165	242	195
40	192	273	222
50	231	307	252
65	260	282	210

产品外形尺寸图

温馨提示：“200P减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
