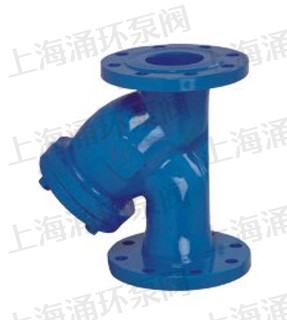

本厂的Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备的正常使用。
用途
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18-30目/cm2，通气网为100-480目/cm2，可按用户要求制作滤网。
实验参数
|
型号
|
公称压力PN（MPa）
|
耐压试验压力（MPa）
|
工作压力（MPa）
|
|
YSTF-10
|
1.0
|
1.1
|
1.0
|
|
YSTF-16
|
1.6
|
1.76
|
1.6
|
主要零部件材料
|
零件名称
|
管体
|
滤网
|
伸缩拉杆
|
O型圈
|
|
材料
|
灰铸铁和球墨
铸铁铸钢 |
不锈钢
|
碳钢镀锌
|
丁腈橡胶
|
主要连接尺寸参数 法兰连接尺寸：HG20592-97标准
|
公称通径
DN（mm） |
L
|
H
|
H1
|
|
50
|
320
|
155
|
195
|
|
65
|
340
|
183
|
245
|
|
80
|
380
|
210
|
295
|
|
100
|
450
|
250
|
344
|
|
125
|
500
|
305
|
415
|
|
150
|
550
|
358
|
485
|
|
200
|
650
|
450
|
602
|
|
250
|
750
|
503
|
710
|
|
300
|
860
|
578
|
915
|
|
350
|
970
|
598
|
844
|
|
400
|
1100
|
618
|
872
|
|
注、伸缩量最少可达 12m/m以上
|
|||

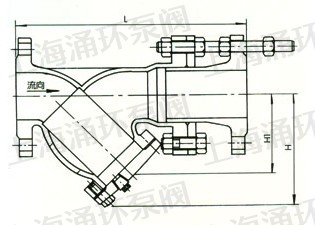

产品外形尺寸图
温馨提示：“YSTF、Y拉杆伸缩过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
